1. 简介

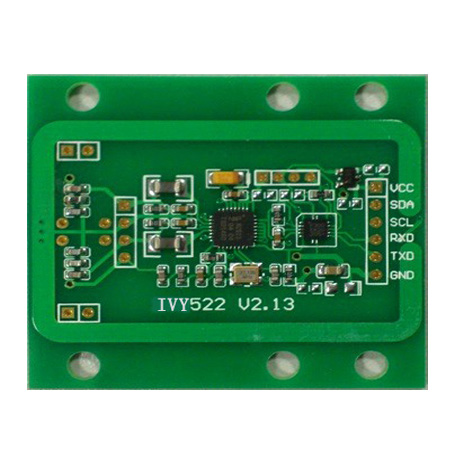

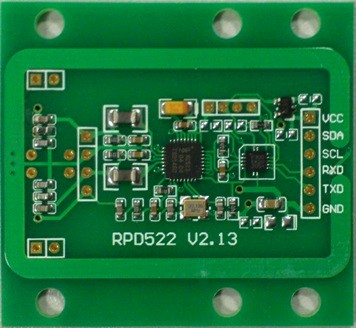

IVY522D系列IC卡读写模块采用NXP公司高集成度读卡芯片 MFRC522开发而成，具有体积小、可靠性高等特点。产品完全兼容ISO14443A标准协议，可支持对Mifare S50、Mifare1 S70、Mifare UltraLight等卡片的读写操作。

模块内部集成了ISO14443A协议，开发人员只需通过通信接口发送简单的命令便可以完成对IC卡的读写操作，而无需理解复杂的IC卡通信协议；详尽的开发文档和完善的开发例程可大大减少您的产品开发难度，缩短产品开发周期，帮助您方便、快捷地将当今最流行的非接触式IC卡技术融入您的系统中。

2. 选型指南

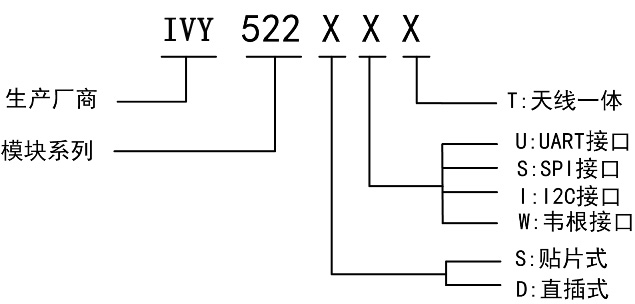

2.1IVY522D系列模块命名规则

2.2选型表

IVY522D系列模块订购信息如表。

型号直插式贴片式UARTSPI I2C W26天线一体

IVY522DU√——√ ————————

IVY522DS√————√ —— ————

IVY522DI√——————√ ————

IVY522DWI√————————√ ——

IVY522DUT√——√ —————— √

IVY522DST√————√ ———— √

IVY522DIT√——————√ —— √

IVY522DWT√———————— √ √

4. 硬件描述

4.1管脚说明

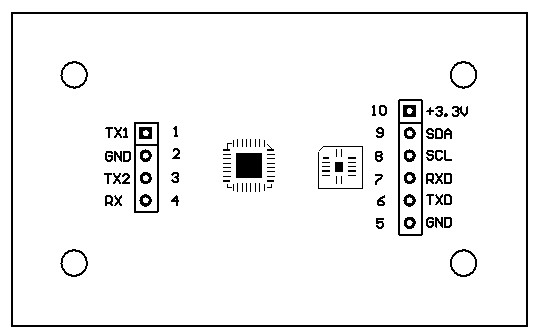

IVY522D管脚分布如图所示。

器件管脚说明列表

管脚 符号功能

1TX1天线引脚TX1

2GND天线GND

3TX2天线引脚TX2

4RX天线引脚RX

5GND模块GND

6TXDUART数据发送管脚TXD

7RXDUART数据接收管脚RXD

8SCLI2C时钟引脚

9SDAI2C数据引脚

10VCC模块电源引脚

注：UART的波特率默认为19200bit/s，有特殊要求的用户请事先向销售工程师说明。

4.2接口方式和典型应用

4.3接口方式

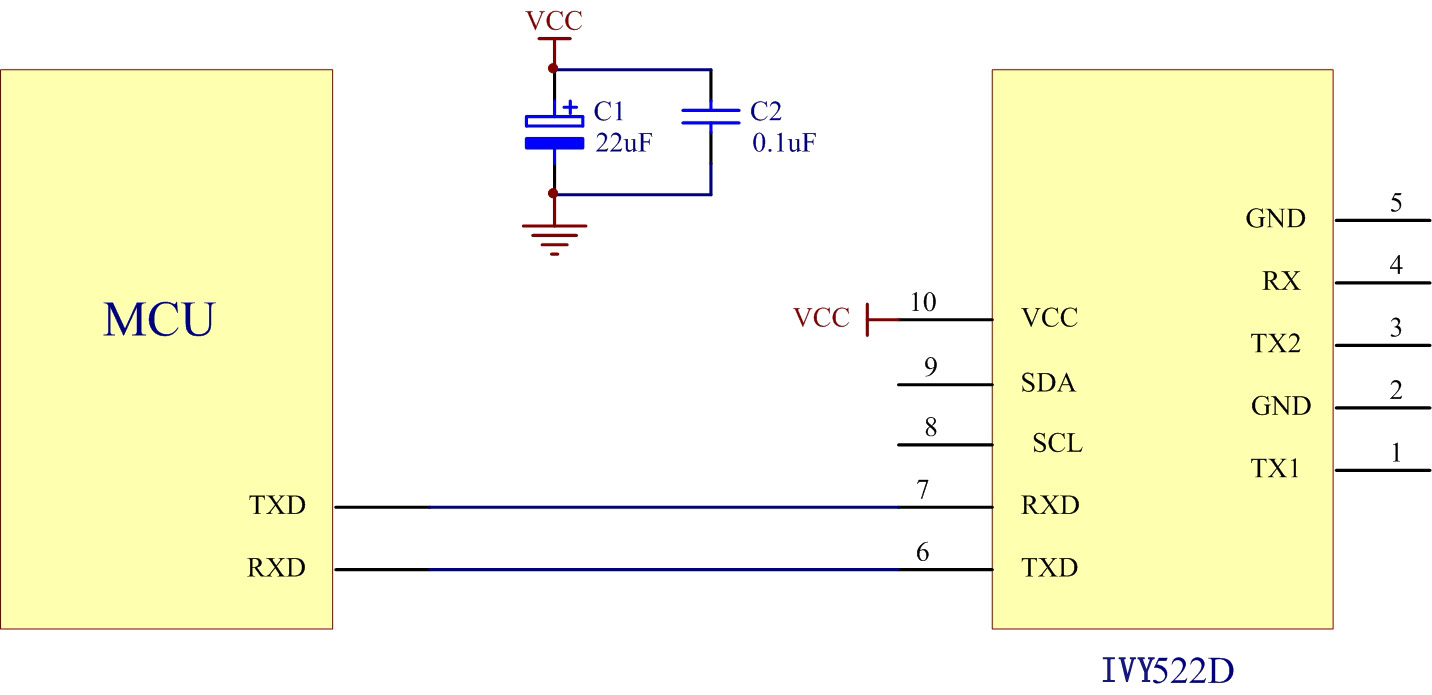

IVY522D通过UART进行通信，用户只需通过UART发送简单的命令便可完成对IC卡的读、写操作。典型应用电路图如图 3.2所示。

5. 机械尺寸

6. 免责声明

●开发预备知识

IVY522D系列模块将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用，但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

●EMI与EMC

IVY522D系列模块机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列模块的EMI性能满足绝大部分应用场合，用户如有特殊要求，必然事先与我们联系。

IVY522D系列模块的EMC性能与用户地板的设计密切相关，尤其是电源电路、I/O隔离、复位电路，用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性，但不对用户最终应用产品的EMC性能提供任何保证。

●修改文档的权利

广州艾韦迅信息科技有限公司保留任何时候在没有事先声明的情况下对IVY522D系列模块相关文档修改的权利。

●ESD静电放电保护

IVY522D系列模块部分元件内置ESD保护电路，但当模块的恶劣的环境中使用时，依然建议用户在设计底板时提供ESD保护措施。安装IVY522D系列模块时，为确保安全请先将积累在身体上的静电释放，如佩戴可靠接地的静电环等；焊接过程中也应该注意释放静电，如确保焊接设备接地良好等。

MFRC522开发的IC卡读写模块IVY522D具有以下特点：

◆性能稳定，具有良好的EMC性能；

◆完全兼容ISO14443A标准协议；

◆支持对Mifare S50、Mifare1 S70、Mifare UltraLight等卡片的读写操作；

◆多种通信接口，可选SPI、I2C、UART接口；

◆开发简单，可提供详尽的开发文档和完善的C51开发例程；

◆体积小巧，易于集成到设备中；

MFRC522开发的IC卡读写模块IVY522D电气参数

3.1极限参数

工作温度…………………………………………………………………………-20℃~+85℃

贮存温度……………………………………………………………………… -40℃~+125℃

供电电压(vcc to vss)……………………………………………………………-0.3V~+5.5V

管脚对地电压……………………………………………………………………-0.3V~+5.0V

每个管脚最大IOL………………………………………………………………… ±2mA

相对湿度 ………………………………………………………………………… 5%~95%

注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。

3.2直流特性

测试条件Temperature=+25℃。

器件直流特性表

符号参数 测试条件最小值最大值单位

VCC工作电压 3.2 5.5V

IDC1电流消耗正常模式 80 115mA

IDC2电流消耗待机模式 55 70μA

VIL 输入低电平 VSS VSS+0.6V

VIH 输入高电平 0.8VCC VCC V

VOL输出低电平I(OLMAX)=-6mAVSS VSS+0.6V

VOH输出高电平I(OHMAX)=6mAVCC-0.6 VCCV
