1. 简介

3. 硬件描述

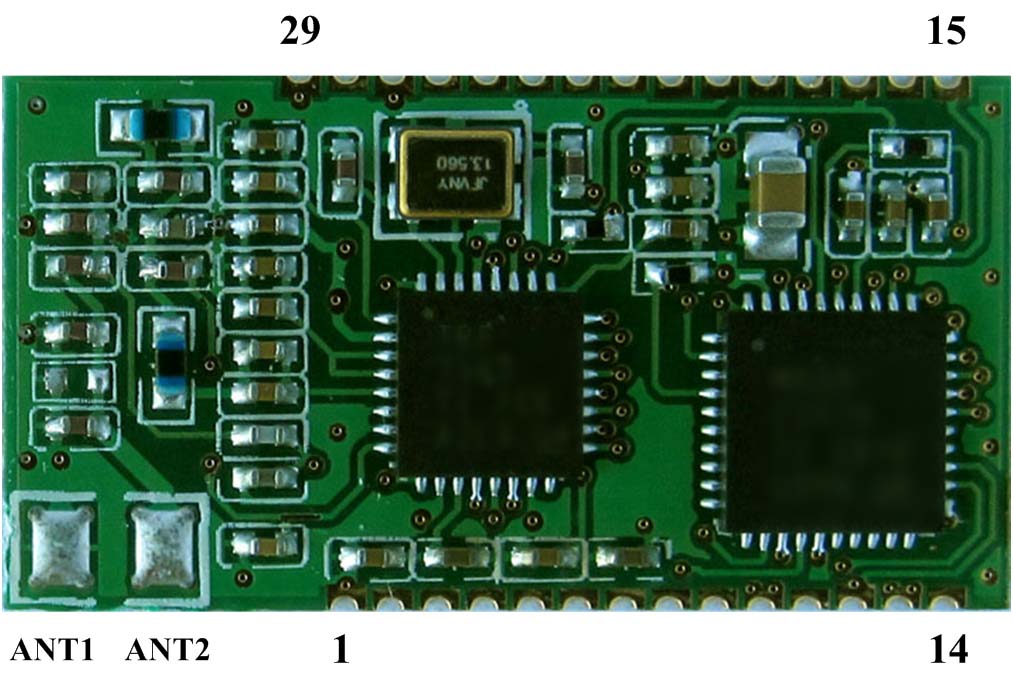

3.1管脚说明

IVY220MD模块采用邮票孔连接方式，可像贴片器件一样直接焊接到PCB板上。

器件管脚说明列表

管脚符号功能

ANT1ANT1天线引脚1

ANT2ANT2天线引脚2

1 GND电源地

2~9 NC保留（悬空）

10 TXUART数据发送管脚

11 NC保留（悬空）

12 RXUART数据接收管脚

13 VCC器件电源输入管脚

14~19NC保留（悬空）

20 GND电源地

21~26NC保留（悬空）

27 GND电源地

28 NC保留（悬空）

29 GND电源地

注：UART的波特率默认为19200bit/s，有特殊要求的用户请事先向销售工程师说明。

3.2接口方式和典型应用

IVY220MD通过UART进行通信，用户只需通过UART发送简单的命令便可完成对IC卡的读、写操作。典型应用电路图如图所示。

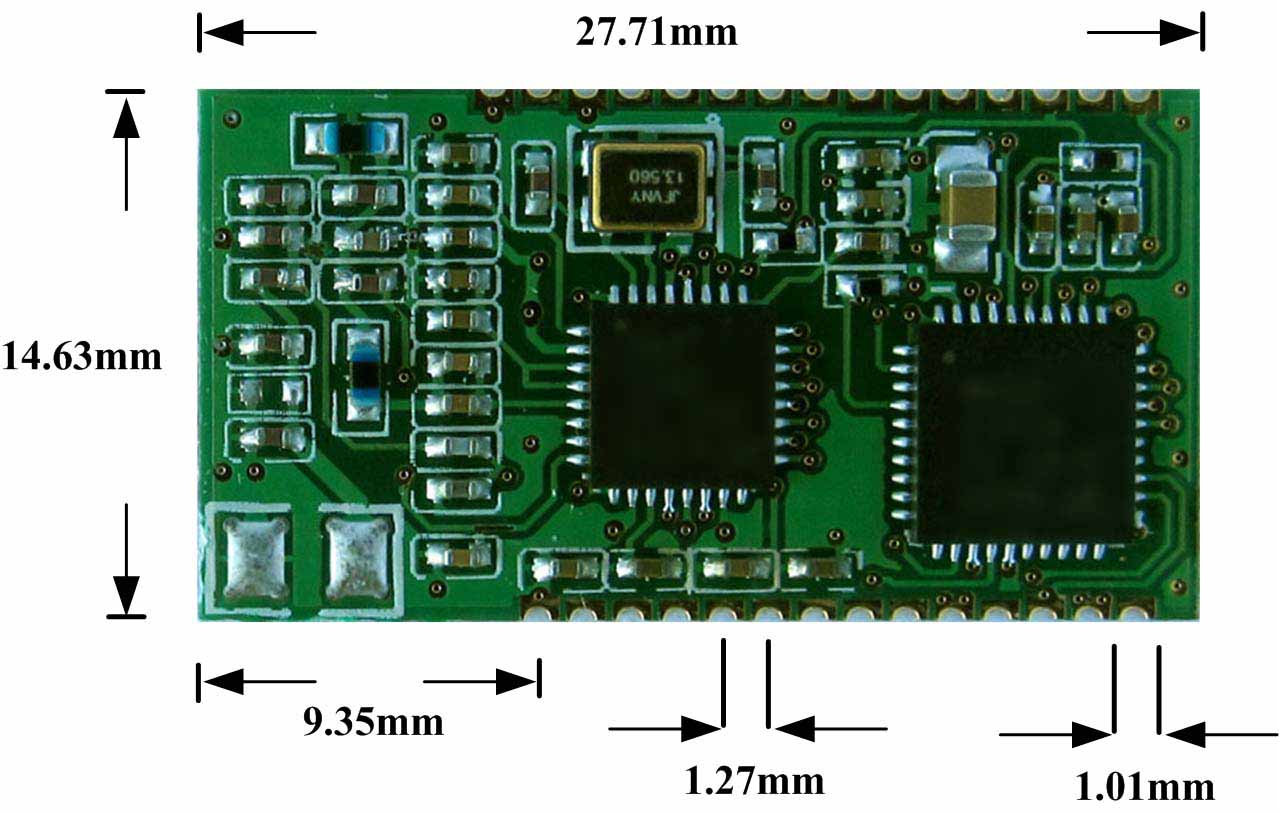

4. 机械尺寸

5. 免责声明

●开发预备知识

IVY220MD系列模块将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用，但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

●EMI与EMC

IVY220MD系列模块机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列模块的EMI性能满足绝大部分应用场合，用户如有特殊要求，必然事先与我们联系。

IVY220MD系列模块的EMC性能与用户地板的设计密切相关，尤其是电源电路、I/O隔离、复位电路，用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性，但不对用户最终应用产品的EMC性能提供任何保证。

●修改文档的权利

广州艾韦迅信息科技有限公司保留任何时候在没有事先声明的情况下对IVY220MD系列模块相关文档修改的权利。

●ESD静电放电保护

IVY220MD系列模块部分元件内置ESD保护电路，但当模块的恶劣的环境中使用时，依然建议用户在设计底板时提供ESD保护措施。安装IVY220MD系列模块时，为确保安全请先将积累在身体上的静电释放，如佩戴可靠接地的静电环等；焊接过程中也应该注意释放静电，如确保焊接设备接地良好等。

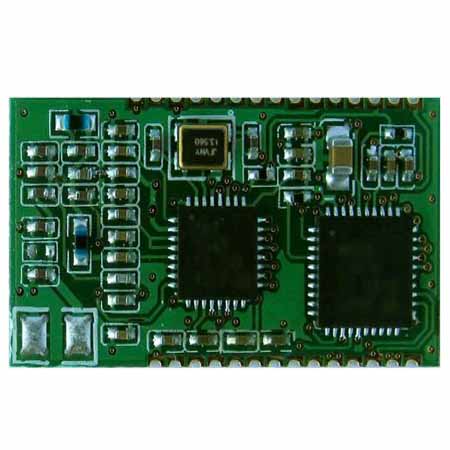

IC卡读卡模块IVY220M具有以下特点：

◆体积小巧，贴片式安装，易于集成到PDA等手持设备中；

◆完全兼容ISO15693协议，支持对IS15693卡片的读写操作；

◆性能稳定，读卡距离远；

◆UART通信接口，操作简单；

◆超低功耗，可通过UART发送命令使模块进入低功耗模式

IC卡读卡模块IVY220M电气参数

2.1极限参数

工作温度…………………………………………………………………………-25℃~+85℃

贮存温度……………………………………………………………………… -55℃~+125℃

供电电压(vcc to vss)……………………………………………………………-0.5V~+5.5V

管脚对地电压……………………………………………………………………-0.3V~+3.6V

每个管脚最大IOL………………………………………………………………… ±2mA

相对湿度 ………………………………………………………………………… 5%~95%

注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在最大额定值条件下工作，否则会影响其可靠性。

2.2直流特性

测试条件Temperature=+25℃。

器件直流特性表

符号参数 测试条件最小值典型值最大值单位

VCC工作电压 2.7 3.3 5.5V

ICC1电流消耗 正常模式 80 100 120mA

ICC2电流消耗 待机模式 11 20 50μA

VIL 输入低电平 VSS VSS+0.6V

VIH 输入高电平 0.8VCC VCC V

VOL输出低电平 I(OLMAX)=-6mA VSSVSS+0.6V

VOH输出高电平 I(OHMAX)=6mA VCC-0.6VCCV
