手持式标签阅读器IVY-A03 功能介绍与操作说明

1显示界面说明

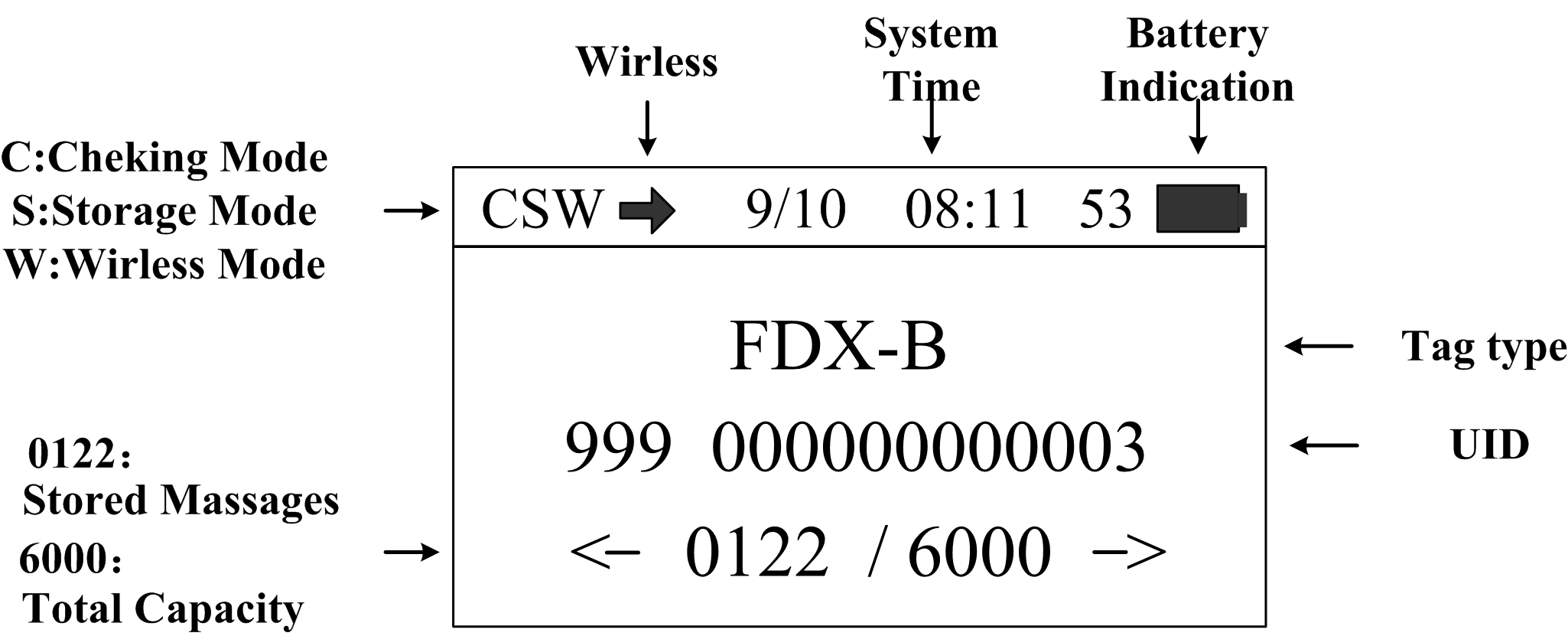

阅读器自带一个128*64高亮OLED显示器，可同时显示电子标签信息、时间、通信模式指示，存储模式指示。显示界面如图

2基本操作

•开机

在关机状态下长按“SCAN”键2s，系统开机并进入主显示界面。

•扫描标签

在主显示界面下按“scan”按键，主屏幕显示为“scaning”并开始扫描标签。读取到标签信息后，蜂鸣器提示一声，在屏幕上显示出当前标签信息。10S内扫描不到标签信息，蜂鸣器长鸣一声并显示“No tag found!”。

•数据查看

在主界面下，按‘

•自动关机

在开机状态下，30S内无任何按键操作或者数据传输，系统会自动关机进入休眠状态。

3系统设置

在开机状态下长按“SCAN”按键，阅读器进入设置模式，显示界面如下图。

在设置模式下，按左右按键(‘

•存储模式设置

“Storage”菜单用于选择是否存储标签信息，“Storage Y”为存储模式，“Storage N”为非存储模式。

光标移动到 “Storage” 菜单处，按“SCAN”键可在“Storage Y”和“Storage N”间切换。

(注：存储模式设置为“Storage Y”，阅读器读取到标签信息后自动存储标签信息和操作时间，若存储模式设置为“Storage N”，则不存储信息。)

•查询模式设置

“Check”菜单用于设置阅读器读到标签信息后是否和内部存储的标签信息作对比，“Check Y”为查询模式，“Check N”取消查询功能。

光标移动到 “Check” 菜单处，按“SCAN”键可在“Check Y”和“Check N”间切换。

（注：查询模式设置为“Check Y”，阅读器读取到标签信息后会进行数据对比，若当前标签信息已经保存，蜂鸣器短鸣两声提示，用户可自行选择是否保存当前标签，若查询模式设置为“Check N”，则不进行数据对比。）

•无线数据传输设置

“Wireless”菜单用于设置阅读器的无线数据传输功能，“Wireless Y”打开无线数传功能，“Wireless N”关闭无线数传功能。

光标移动到 “Wireless” 菜单处，按“SCAN”键可在“Wireless Y”和“Wireless N”间切换。

（注：无线通信模式设置为“Wireless Y”，阅读器读取到标签信息后即时将数据发送到接收端，若设置为“Wireless N”，则不发送标签信息）

•系统时间设置

RPD-A03的系统时间可以通过电脑一键设置，操作方法请参考“数据传输管理”一节。

•阅读器版本信息查询

“About”菜单用于查询本机的版本信息。把光标移到“About”菜单处，按“SCAN”按键显示机器版本以及其它信息，重按“SCAN”退出。

•退出设置模式

在设置模式下，按左右键把光标移动到“Home”菜单处，按“SCAN”键可退出设置模式。

四. 数据传输管理

RPD-A03内部存储的信息可通过USB数据线或者无线传输方式上传到电脑进行数据管理。

1数据库管理软件

RPD-A03自带USB2.0接口，用USB线将阅读器与电脑连接后，通过数据库管理软件可实现存储信息量查询、数据拷贝、数据删除以及系统时间设置的操作。

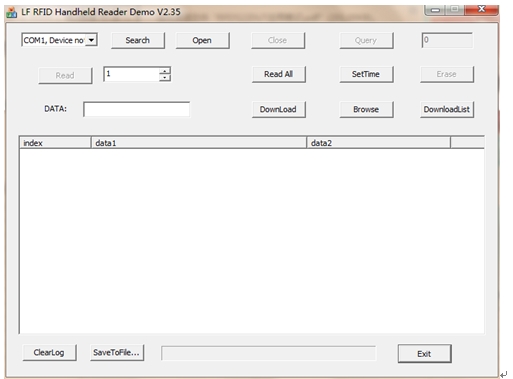

用USB线将阅读器与电脑相连，然后打开数据库管理软件，软件界面上的功能按钮由灰色变成黑色，则说明系统连接成功，可进行下一步操作（初次使用时需安装驱动程序）。按键功能说明如下：

Query：获取阅读器存储的标签信息数量

Read：按照设置好的数量读取标签信息

Read All：把阅读器存储的信息全部读上来

SetTime：设置RPD-A03系统时间

Erase: 清除RPD-A03存储的标签信息(注意：信息清除后将不可恢复)

Download:下载标签数据到手持机

DownloadList::以电子表格的方式导入手持机

ClearLog：清除文本框数据

SaveToFile：把导出的数据保存到Excel电子表格中。

Exit：关闭软件

•数据导入功能

通过数据管理软件可将电脑中的标签ID导入到手机机，导入方式有两种：单个数据导入或者批量数据导入。

单个ID数据导入：在DATA文本框在填入要导入的ID号，然后点击Downlod按键。ID数据中的前三位和后12位数据中要加空格。

批量数据导入：

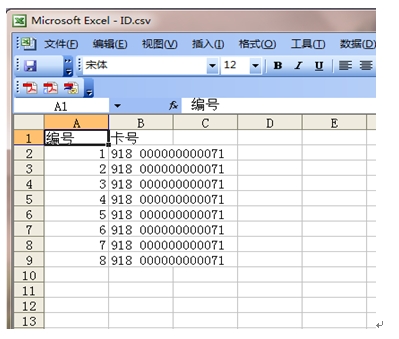

新建csv格式的电子标签，在表格中填入要到入的数据，数据格式如下图所示：

点击软件中的Browse按键，选择该文档，点击DownlodList即可将文本数量批量导入到手持机中

2无线数据传输功能

•蓝牙

扫描器选配蓝牙模块时，电脑、手机等智能设备可通过蓝牙接口与RPD-A03相连，建立通信链接。

使用蓝牙功能时，在RPD-A03的设置模式下把无线传输功能打开，用上位机搜索添加蓝牙设备。手持机的蓝牙设备名称为“RPD-A03B”，默认配对密码是“1234”。

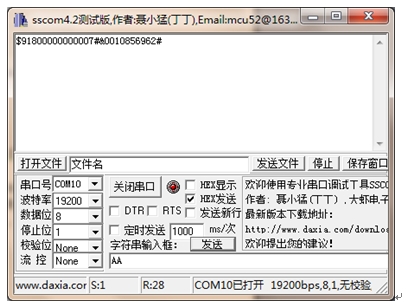

设备链接成功后，通过蓝牙串口调试软件接收数据。

数据格式：

FDX-B: $起始符+15位数据+ #结束符

EMID: &起始符+10位数据+ #结束符

•无线 HID

RPD-A03自带有2.4G无线通信接口，无线数据传输接口在接收端为USB HID键盘模式，无须安装驱动，阅读器上传的数据可显示在word文档、excel表格等文本框的光标处，通过此功能，用户可将阅读器当成一款实时传输数据的数据采集器。

使用无线传输功能时，在RPD-A03的设置模式下把无线传输功能打开，然后将数据接收终端插到电脑的USB接口上，在电脑中打开一个文本文件，阅读器扫描标签时，文本上将会显示出阅读器读到的每一条标签信息。

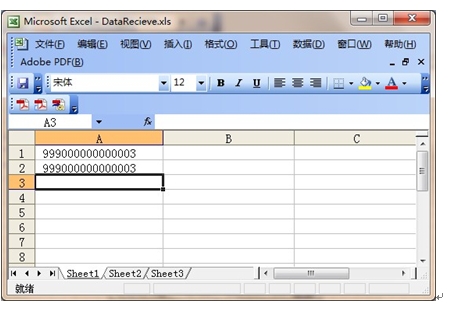

如下图 所示：

注意事项

1.此产品为电子产品，按照常规电气设备进行运输和保管。

2.避免阅读器从高处坠落或冲击。

3.不要将阅读器置于高温、潮湿或腐蚀性环境中。

4.非专业人员不要打开阅读器外壳。

5.请使用所提供的数据线进行联机操作。

6.尽量不要经常拆卸电池后盖。

7.长时间不用时请取出电池，避免电池漏液腐蚀线路板

装箱清单

序号名 称

1USB数据线

2无线数据接收头RPD-A03R(选配)

3《RPD-A03手持式标签阅读器使用说明》

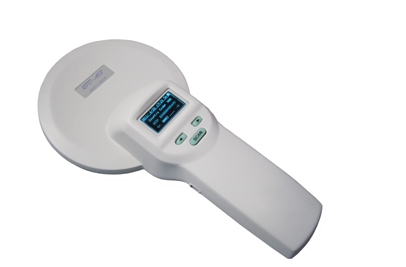

IVY-A03是一款手持式低频标签阅读器，采用无线识读方式，支持EMID、FDX-B(ISO11784/85)等格式的电子标签。产品采用高亮度OLED显示屏，在室内或者室外强光条件下也能清晰显示。产品自带的存储功能最多可存储4000条标签信息，用户可通过USB数据线或者无线连接方式将存储的信息读取到电脑进行数据管理。该产品性能稳定，操作简单，

手持式标签阅读器IVY-A03 性能参数

产品性能参数

工作频率134.2Khz/125Khz

标签格式EMID、FDX-B(ISO11784/85)

读写距离2*12mm玻璃管标签>15cm

30mm动物耳标>25cm(与读写器和使用环境有关)

标 准ISO11784/85

读取时间<100ms

信号指示128*64高亮度OLED、蜂鸣器

供 电3.7V(三节5号锂电池)

功 耗工作：0.9W，待机：0.04W

存储容量6000条信息(标签编码+时间)

存储时间>20年

待机时间>40天

通信接口USB2.0、无线HID（可选）、蓝牙 (可选)

重量300g(不带电池)

语言中文、英语(可按照客户要求定做)

工作温度-10℃～50℃

存储温度-30℃～70℃

手持式标签阅读器IVY-A03 应用

用于动物管理、溯源管理、铁路巡检以及其他资产管理领域。
