简介

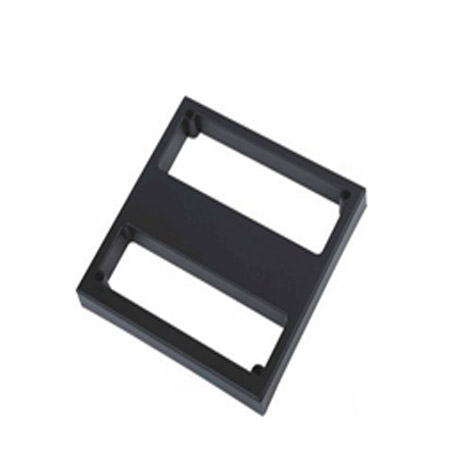

IVY125PA是广州艾韦迅信息科技有限公司开发的中距离低频ID卡读卡器，产品支持EM、TEMID、TK及其兼容卡。IVY125PA通过RS232（接口可选RS485,韦根26）进行通信，用户只发送简单的命令便可完成对ID卡的读操作，而无需理解复杂的ID卡通信协议。阅读距离远、简单的操作方式和较低的功耗使IVY125PA广泛应用于停车场管理系统、门禁系统、校园一卡通、考勤系统、楼宇、宾馆、小区等各种长程射频识别应用领域。

免责声明

● 开发预备知识

IVY125PA系列器将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用，但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

● EMI与EMC

IVY125PA系列器机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列器的EMI性能满足绝大部分应用场合，用户如有特殊要求，必然事先与我们联系。

IVY125PA系列器的EMC性能与用户地板的设计密切相关，尤其是电源电路、I/O隔离、复位电路，用户在设计底板时必须充分考虑以上因素。我们将努力完善器的电磁兼容性，但不对用户最终应用产品的EMC性能提供任何保证。

● 修改文档的权利

广州艾韦迅信息科技有限公司保留任何时候在没有事先声明的情况下对IVY125PA系列器相关文档修改的权利。

● ESD静电放电保护

IVY125PA系列器部分元件内置ESD保护电路，但当器的恶劣的环境中使用时，依然建议用户在设计底板时提供ESD保护措施。安装IVY125PA系列器时，为确保安全请先将积累在身体上的静电释放，如佩戴可靠接地的静电环等；焊接过程中也应该注意释放静电，如确保焊接设备接地良好等。

IVY125PA器具有以下特点：

◆ 阅读距离远（可达1米）；

◆ 产品支持EM、TEMID、TK及其兼容卡；

◆ 读卡距离远；

◆ 多种通信接口可选(RS232/RS485/韦根26)，操作简单；

韦根26中距离ID卡读卡器IVY125PA

电气参数

2.1 极限参数

工作温度…………………………………………………………………………-20℃~+85℃

贮存温度……………………………………………………………………… -40℃~+125℃

供电电压(vcc to vss)……………………………………………………………-0.3V~+15V

管脚对地电压……………………………………………………………………-0.3V~+5.8V

相对湿度 ………………………………………………………………………… 5%~95%

注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。

2.2 直流特性

测试条件Temperature=+25℃。

技术参数：

3. 硬件描述

3.1 接口方式

IVY125PA通过TTL UART/RS232进行通信，用户只需通过TTL UART/RS232发送简单的命令便可完成对ID卡的读、写操作。

3.2 TTL UART/RS232通信协议

3.3 数据格式

TTL UART/RS232数据帧格式：1个起始位、8个数据位、无奇偶校验位、1个停止位。

波特率：19200bps

数据格式：6字节数据，高位在前，格式为5字节数据+1字节校验和（异或和）。例如：卡号数据为1234567890，则数据输出为0x12 0x34 0x56 0x78 0x90 0x98(校验和计算：0x12^0x34^0x56^0x78^0x90=0x98)。

3.4 串口命令

oxAA：读卡命令，操作成功后返回5字节卡号和1字节校验和。

0xBB：关闭天线命令，操作成功后器进入低功耗模式并返回0xB1。

功能说明：器上电后默认进入低功耗模式，此时天线处于关闭状态。接收到0xAA命令后，器打开天线并进行读卡操作，读卡成功后器自动进入低功耗模式，如果要再次读卡则需重新发送0xAA命令；如果读卡失败，器将一直处于读卡模式直到读卡成功或者接收到0xBB命令。

4. 机械尺寸

机械尺寸（L×W×H）：24cm×24cm×3.5cm

韦根26中距离ID卡读卡器IVY125PA应用

停车场管理系统、门禁系统、校园一卡通、考勤系统、楼宇、宾馆、小区等各种长程射频识别应用领域
