产品概述

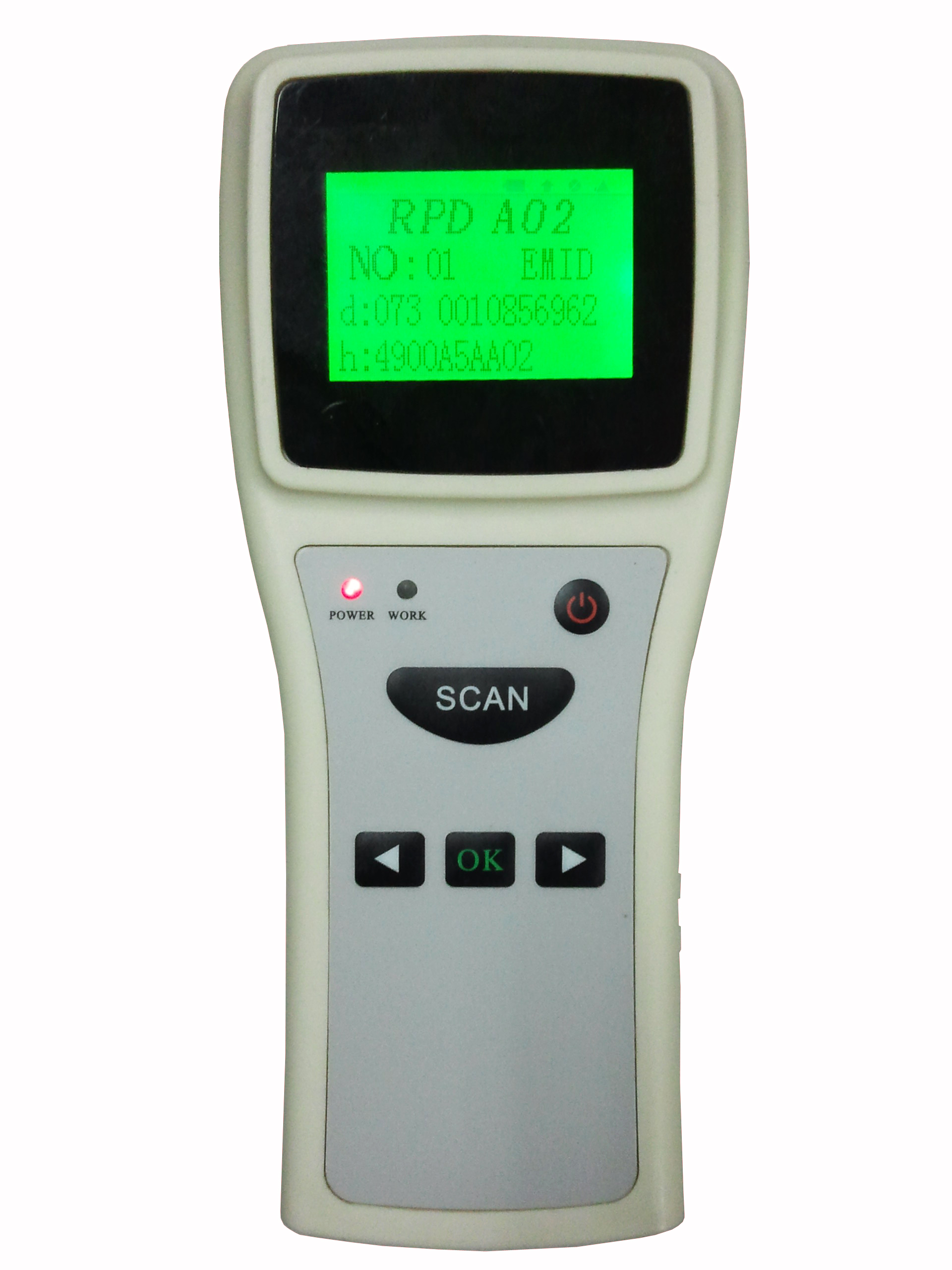

IVY-A02是一款手持式低频标签阅读器，采用无线识读方式，支持EMID、FDX-B(ISO11784/85)等格式的电子标签。产品采用高亮度128*64 LCD显示屏，在室内或者室外强光条件下也能清晰显示。产品自带的存储功能最多可存储4000条标签信息，用户可通过USB数据线将存储的信息读取到电脑进行数据管理。该产品性能稳定，操作简单，适用于动物管理、溯源管理、铁路巡检以及其他资产管理领域。

功能介绍与操作说明

1显示界面说明

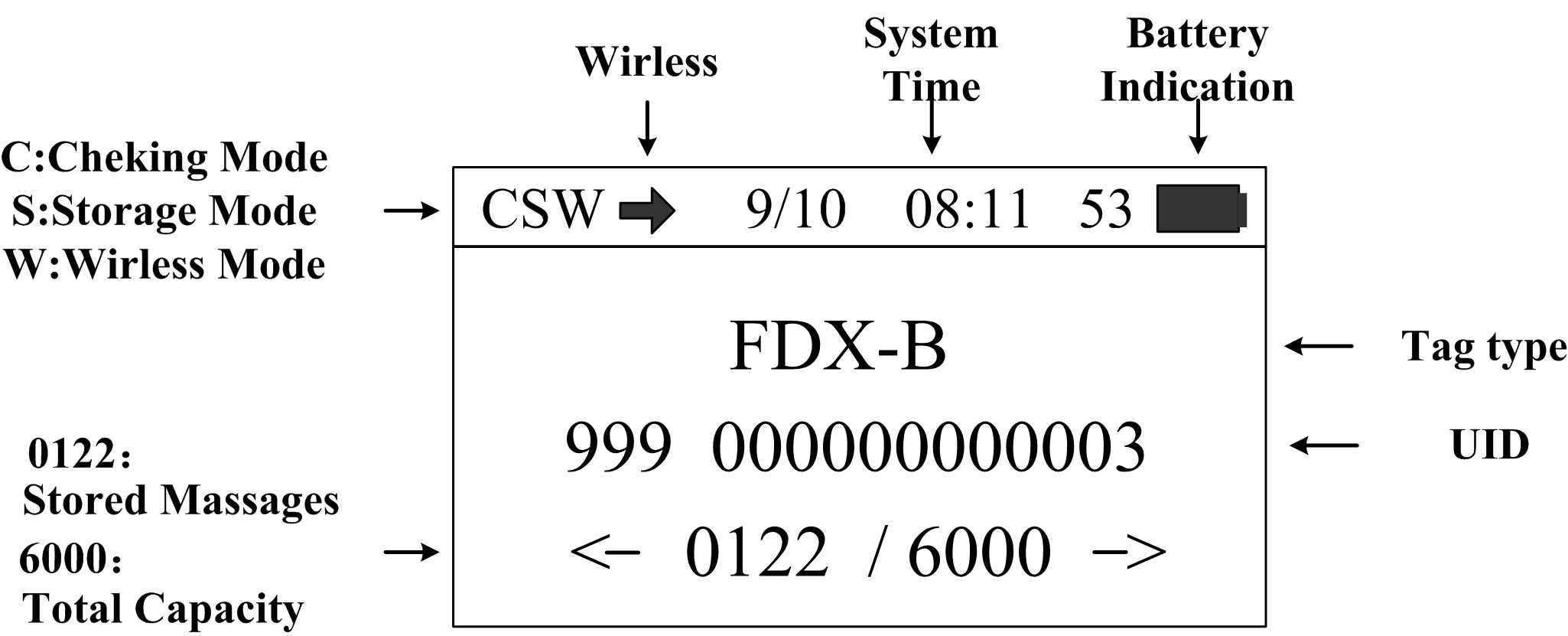

阅读器自带一个128*64 LCD显示器，可同时显示电子标签十进制编码、十六进制编码、内存数据，标签类型。显示界面如图。

2基本操作

开机

在关机状态下长按键3s，系统开机并进入主显示界面。

扫描标签

在主显示界面下按键开始扫描标签。读取到标签信息后，蜂鸣器提示一声，在屏幕上显示出当前标签信息。10S内扫描不到标签信息，蜂鸣器长鸣一声并显示数据查看

在主界面下，按<左键，可上翻查询标签信息；按>右键，可下翻查询标签信息。

自动关机

在开机状态下，30S内无任何按键操作或者数据传输，系统会自动关机进入休眠状态。

数据对比

按键机器启动扫描后再按OK键，扫描器将启动数据对比功能，如果机器已经存有该条标签信息，扫描到标签时手持机将响两声提示。

数据传输管理

IVY-A02内部存储的信息可通过USB数据线上传到电脑进行数据管理。

IVY-A02自带USB2.0接口，用USB线将阅读器与电脑连接后，通过数据库管理软件可实现存储信息量查询、数据拷贝、数据删除以及系统时间设置的操作。

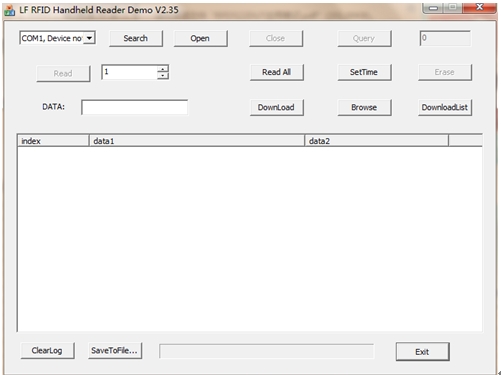

用USB线将阅读器与电脑相连，然后打开数据库管理软件，软件界面上的功能按钮由灰色变成黑色，则说明系统连接成功，可进行下一步操作（初次使用时需安装驱动程序）。按键功能说明如下：

Query：获取阅读器存储的标签信息数量

Read：按照设置好的数量读取标签信息

Read All：把阅读器存储的信息全部读上来

SetTime：设置IVY-A02系统时间

Erase: 清除IVY-A02存储的标签信息(注意：信息清除后将不可恢复)

Download:下载标签数据到手持机

DownloadList::以电子表格的方式导入手持机

ClearLog：清除文本框数据

SaveToFile：把导出的数据保存到Excel电子表格中。

Exit：关闭软件

数据导入功能

通过数据管理软件可将电脑中的标签ID导入到手机机，导入方式有两种：单个数据导入或者批量数据导入。

单个ID数据导入：在DATA文本框在填入要导入的ID号，然后点击Downlod按键。ID数据中的前三位和后12位数据中要加空格。

批量数据导入：

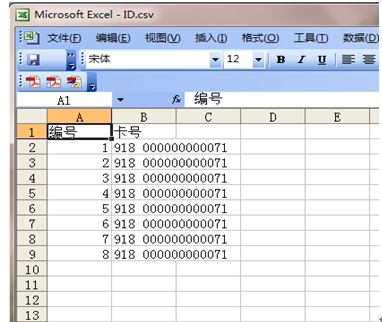

新建csv格式的电子标签，在表格中填入要到入的数据，数据格式如下图所示：

点击软件中的Browse按键，选择该文档，点击DownlodList即可将文本数量批量导入到手持机中

注意事项

1.此产品为电子产品，按照常规电气设备进行运输和保管。

2.避免阅读器从高处坠落或冲击。

3.不要将阅读器置于高温、潮湿或腐蚀性环境中。

4.非专业人员不要打开阅读器外壳。

5.请使用所提供的数据线进行联机操作。

6.尽量不要经常拆卸电池后盖。

7.长时间不用时请取出电池，避免电池漏液腐蚀线路板

装箱清单

序号名称

1USB数据线

2USB充电器

31节锂电池

4《IVY-A02手持式标签阅读器使用说明》

低频标签阅读器IVY-A02性能参数

产品性能参数

工作频率134.2Khz/125Khz

标签格式EMID、FDX-B(ISO11784/85)

读写距离2*12mm玻璃管标签>7cm

30mm动物耳标>15cm(与读写器和使用环境有关)

标 准ISO11784/85

读取时间<100ms

信号指示128*64 LCD显示屏、蜂鸣器

供 电3.7V(可充电锂电池)

功 耗工作：0.9W，待机：0.04W

存储容量4000条信息(标签编码+时间)

存储时间>20年

待机时间>60天

通信接口USB2.0、无线HID（可选）、蓝牙 (可选)

重量200g(不带电池)

语言英语(可按照客户要求定做)

工作温度-10℃～50℃

存储温度-30℃～70℃

适用于动物管理、溯源管理、铁路巡检以及其他资产管理领域。
