基恩士SR2000具有“大视野”“大景深和焦距”、具备足以追踪移动物体的速度。无需定位条码,也可以一次读取多个条码。无需配备条码位置控制机构和切换,也可以读取远距离的小条码。无需为了读取而停止工件,也可读取正在旋转工件上的条码。

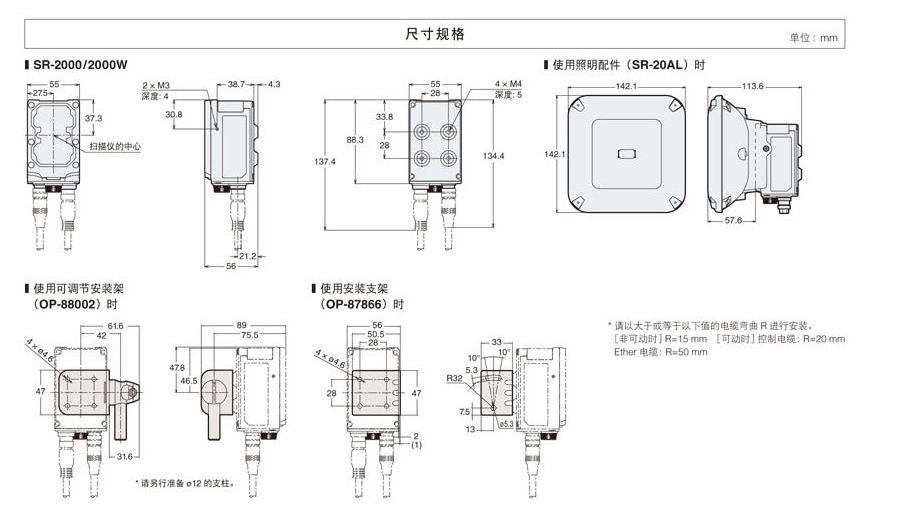

基恩士KEYENCE SR2000系列大景深远距离二维读码器尺寸图
-
-
SR-2000
1D/2D条码读取器 -
-
SR-2000
-
-
SR-2000W
1D/2D条码读取器 -
-
-
-
SR-UR1
USB 通信单元
-
-
-
SR-H6W
设定软件 AutoID Network Navigator -
-
SR-H6W
-
-
OP-51580
USB电缆(A:miniB型) 2m
-
OP-51580
基恩士KEYENCE SR2000系列大景深远距离二维读码器特点:
超大视野
视野为以往的 2 倍以上,可支持多个条码且位置变化的读取。
【用途案例】
- 读取引擎部件上不同位置的条码
- 一次性读取印刷电路板上的多个条码
- 读取不同尺寸的轮胎条码
大景深、远距离
读取距离是以往的 2 倍以上,无需条码的位置控制及焦距的切换。
【用途案例】
- 提升半自动设备的作业性/生产力
- 即使高度不同的混流,仍可以1台应对
读取移动物体
物流中心的传送带输送、机械手臂搬运,可稳定读取各种移动中的条码。
【用途案例】
- 通过机器人搬运过程中读码提升工作效率
- 支持不同高度、不同尺寸纸箱的输送线
基恩士KEYENCE SR2000系列大景深远距离二维读码器参数:
型号 |
SR-2000 |
SR-2000W |
|||
类型 |
全距离型 |
超大视野型 |
|||
接收器 |
传感器 |
CMOS 图像传感器 |
|||
像素数 |
2048 × 1536 像素 |
||||
对焦 |
自动*1 |
||||
发射器 |
光源 |
高亮度红色LED |
|||
指示器光源 |
高亮度绿色LED |
||||
读取规格 |
支持的符号 |
二维码 |
QR、MicroQR、DataMatrix(ECC200)、GS1 DataMatrix、PDF417、MicroPDF417、GS1 Composite(CC-A/CC-B/CC-C)、DotCode |
||
条形码 |
CODE39、ITF、2of5(Industrial 2of5)、COOP 2of5、NW-7(Codabar)、CODE128、GS1-128、 |
||||
最小分辨率 |
二维码 |
0.040 mm |
0.063 mm |
||
条形码 |
0.082 mm |
||||
读取距离 |
100 至 2000 mm |
50 至 1000 mm |
|||
读取查看范围 |
800 mm 时:263 × 197 mm |
800 mm 时:707 × 530 mm |
|||
输入/输出规格 |
控制输入 |
点数 |
2 点 |
||
输入格式 |
双向电压输入 |
||||
最大额定值 |
26.4 VDC |
||||
最小ON电压 |
15 VDC |
||||
最大OFF电流 |
0.2 mA |
||||
控制输出 |
点数 |
3 点 |
|||
输入格式 |
光 MOS 继电器输出 |
||||
最大额定值 |
30 VDC |
||||
最大负载电流 |
1 路输出:50 mA 或更低,共计 3 路输出:100 mA 或更低 |
||||
OFF时泄露电流 |
0.1 mA 或更低 |
||||
ON时残余电压 |
1 V 或更低 |
||||
Ethernet |
通信规格 |
符合 IEEE 802.3 10BASE-T/100BASE-TX |
|||
支持的协议 |
TCP/IP、SNTP、FTP、BOOTP、EtherNet/IPTM、PROFINET、KV STUDIO、MC 协议、OMRON PLC 链接 |
||||
串行通信 |
通信规格 |
符合 RS-232C |
|||
通信速度 |
9600、19200、38400、57600、115200 bps |
||||
支持的协议 |
No-protocol、KV STUDIO、MC 协议、SYSWAY |
||||
USB |
通信规格 |
符合 USB 2.0 Full Speed |
|||
额定 |
电源电压 |
24 VDC ±10 % |
|||
消耗电流 |
约 1,600 mA |
||||
环境抗耐性 |
外壳防护级 |
IP65 |
|||
环境光照 |
日光:10,000 lux、白炽灯:6,000 lux、荧光灯:2,000 lux |
||||
环境温度 |
0 至 +45 °C |
||||
存放环境温度 |
-10 至 +50 °C |
||||
相对湿度 |
35 至 85 % RH (无凝结) |
||||
存放环境湿度 |
|||||
使用环境 |
无尘或无腐蚀性气体 |
||||
抗震性 |
10 至 55 Hz、双振幅 0.75 mm、X,Y,Z 方向各 3 个小时 |
||||
重量 |
约 300 g |
||||
*1 安装时及调整时可自动调整对焦位置。 |
型号 |
SR-20AH*1 |
|||
读取规格 |
最小分辨率 |
二维码 |
0.012 mm |
|
条形码 |
0.082 mm |
|||
读取距离 |
35 至 70 mm |
|||
读取查看范围 |
70 mm 时 : 26 x 19 mm |
|||
重量 |
约 50 g |
|||
*1SR-2000 安装时 |
基恩士KEYENCE SR2000系列大景深远距离二维读码器应用:
生产线、仓库、汽车零件、电路板、轮胎
