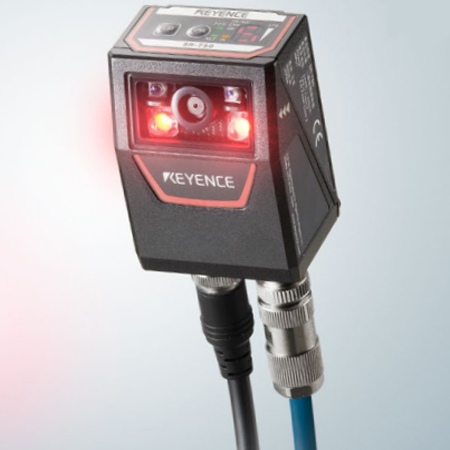

keyence基恩士SR-750系列紧凑型二维码扫描器固定式读码器

基恩士KEYENCE SR-750系列工业级高速二维条码数据扫描器搭载新算法，实现同级超高的读取能力。可对不易稳定读取的工件上直接印刷的条码进行稳定读取,继承了SR 系列优良的操作性。具有良不不读取能力，任何人都可轻松使用。仅需3 个步骤便可自动调整至良好设置。可根据规格判定印刷质量。等级判定结果可输出信号，因此可轻松把握印刷工序的维护时期。除了数据传输，本产品还可实时传输捕获的图像。并可快速查看读取状态或读取错误图像。另外，可构建多厂商网络环境，更易与其他设备进行连接。即使是难以读取的条码，也可通过修正拍摄及处理，实现同级超高的读取能力。

高分辨率SR-750HA .png 近距离SR-750.png 中距离SR-751.png 长距离SR-752.png

高分辨率SR-750HA 近距离SR-750 中距离SR-751 长距离SR-752

keyence基恩士SR-750系列紧凑型二维码扫描器固定式读码器特点：

读取能力

搭载新算法，实现同级超高的读取能力。可对不易稳定读取的工件上，直接印刷的条码进行稳定读取。

简易调整

继承了 SR 系列优良的操作性。具有良好的读取能力，任何人都可轻松使用。仅需 3 个步骤便可自动调整至优良设置。

预防性维修

可根据规格判定印刷质量。等级判定结果可输出信号，因此可轻松把握印刷工序的维护时期。

keyence基恩士SR-750系列紧凑型二维码扫描器固定式读码器参数：

型号			SR-750HA^*1	SR-750^*1	SR-751^*1	SR-752^*1
类型			高分辨率	近距离	中距离	长距离
接收器	传感器		CMOS 图像传感器
	像素数		752 x 480 像素
照明	光源		红色LED
激光指示器	光源		可见半导体激光，波长660 nm
	输出		60 µW
	脉冲持续时间		200 µs
	激光分类		1 类激光产品 IEC60825-1、FDA(CDRH) Part 1040.10^*2)
读取规格	最小分辨率	二维条码	0.082 mm	0.127 mm	0.19 mm	0.19 mm 0.33 mm (安装SR-75L4时) 0.5 mm (安装SR-75L6时)
		条码	―	0.127 mm		0.17 mm 0.22 mm (安装SR-75L4时) 0.33 mm (安装SR-75L6时)
	支持的符号	2D	QR、 MicroQR、 DataMatrix (ECC200)、 GS1 DataMatrix、PDF417、MicroPDF、 Composite Code (CC-A、CC-B、CC-C)
		条码	―^*3	GS1DataBar,CODE39,ITF,NW-7 (Codabar),CODE128,GS1-128,JAN/EAN/UPC,CODE39 FullASCII, CODE93,2of5 (Industrial 2of5),COOP 2of5,Trioptic CODE39
	读取距离 (典型示例)	DataMatrix QR	22 至 50 mm (单元尺寸 = 0.25 mm)	40 至 80 mm (单元尺寸 = 0.25 mm)	45 至 165 mm (单元尺寸 = 0.5 mm)	180 至 305 mm (单元尺寸 = 0.5 mm) 300 至 490 mm (单元尺寸 = 0.5 mm) (安装SR-75L4时) 460 至 690 mm (单元尺寸 = 0.5 mm) (安装SR-75L6时)
		条码	―	30 至 100 mm (窄条宽度 = 0.33 mm)	45 至 195 mm (窄条宽度 = 0.5 mm)	180 至 330 mm (窄条宽度 = 0.5 mm) 250 至 540 mm (窄条宽度 = 0.5 mm) (安装SR-75L4时) 400 至 760 mm (窄条宽度 = 0.5 mm) (安装SR-75L6时)
	焦距		38 mm	60 mm	100 mm	250 mm 400 mm (安装SR-75L4时) 600 mm (安装SR-75L6时)
	读取查看范围(焦距)		26.6 mm x 17.0 mm	42.5 mm x 27.1 mm	70.6 mm x 45.0 mm	65.0 mm x 41.5 mm 108 mm x 69 mm (安装SR-75L4时) 165 mm x 106 mm (安装SR-75L6时)
I/O 规格	控制输入	点	2
		输入类型	双向电压输入
		最大额定值	26.4 VDC
		最小ON 电压	15 VDC
		最大OFF 电流	0.2 mA 或更低
	控制输出	点	3
		输出类型	光MOS 继电器输出
		最大额定值	30 VDC
		最大负载电流	1 个输出：50 mA 或更低，共计3 个输出：100 mA 或更低
		OFF 时的泄露电流	0.1 mA 或更低
		ON 时的残余电压	1 V 或更低
	以太网	通讯标准	10BASE-T/100BASE-TX
		支持的协议	TCP/IP、FTP、SNTP、BOOTP、EtherNet/IP™、PROFINET、MC 协议、KV STUDIO
	串行通讯	通讯标准	符合RS-232C
		传输速度	9600、19200、38400、57600、115200 bps
		支持的协议	无协议、MC 协议、SYSWAY、KV STUDIO
额定	电源电压		控制端口：24 VDC ±10 % 或以太网端口：PoE TypeA/B 36 至 57 V (不能同时支持)^*4
	消耗电流		控制端口: 220 mA 以下 (当使用 24 V 直流电源时) 以太网端口: 2 类 PoE^*5
环境抗耐性	外壳防护级		IP65
	环境光照		阳光：10,000 lux、白炽灯：6,000 lux、荧光灯：2,000 lux
	环境温度		0 至 +45 °C
	存放环境温度		-10 至 +50 °C
	相对湿度		35 至 95 % RH (无凝结)
	存放环境湿度
	使用环境		无尘或无腐蚀性气体
	抗震性		10 至 55 Hz、双振幅 1.5 mm、55 至 500 Hz、加速度 5G、X,Y,Z 方向各 3 个小时
重量			约 160 g			约 175 g 约 185 g (安装SR-75L4/L6时)
^1PROFINET 是PROFIBUS 协会的注册商标或商标。 EtherNet/IP 是ODVA 的注册商标或商标。 ^2FDA(CDRH)的激光分类是基于IEC60825-1 并根据Laser Notice No.50 的要求而实施的。 ^3可读取适合视野范围大小的条码。 ^4为遵守 CSA No.61010-1/UL61010-1/IEC61010-1, 请使用以下电源。－ CEC 和 NEC 中定义的 Class 2 输出电源, 或－已评定为 CAN/CSA-C22.2 No.60950-1/UL60950-1/IEC60950-1 定义的 Limited Power Source。 ^*52 类 PoE 电源的峰值工作电流: 最大值 210 mA。
