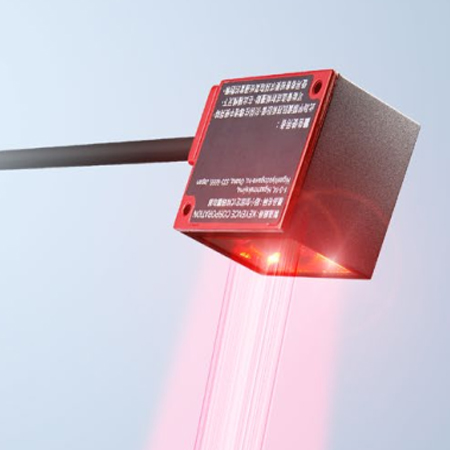

基恩士KEYENCE SR-700系列工业级紧凑型固定式读码器
  • 产品说明
  • 主要特征
  • 技术指标
  • 适用行业
  • 资源下载
  • 基恩士KEYENCE SR-700系列工业级紧凑型固定式读码器,机身紧凑,搭载新的读取引擎,实现卓越的读取稳定性,适用于高速移动工作。并且任何人都能轻松实现高水准读取。具有印刷质量检验功能,按照规格中规定的印刷质量标准进行检验。也可以搭载测试模式。可当场确认读取成功率。匹配等级判定功能,可比较读取的冗余度。


    基恩士KEYENCE SR-700系列工业级紧凑型固定式读码器特点:

    搭载新读取引擎,实现卓越的读取稳定性

    在全视野范围内,实现高读取能力,由于搭载的镜头可实现像差最小化,因此,在视野边缘也可发挥高读取能力。

    对倾斜、斜向的条码,也可实现稳定读取。采用新式几何修正,即使条码显示歪斜,也可准确读取。

    不易受条码污损和印刷模糊的影响由于搭载了新算法,因此,对于不易读取的条码,也可实现超高读取能力。


    适用于高速移动工件

    Burst Read 功能:最多可捕捉 10 幅连续的图像,在捕捉多张图像后执行解码,切实捕捉高速工件。

    高速图像捕捉性能:即使曝光时间较短,也可通过搭载超高亮度的 LED 照明和高速数据处理器 DSP,迅速读取移动物体。(参考最大读取速度 170 m/min 使用基恩士测试标签读取时)




    基恩士KEYENCE SR-700系列工业级紧凑型固定式读码器参数:

    型号

    SR-700HA

    SR-700

    SR-710

    类型

    高分辨率

    近距离

    中距离

    激光指示器

    光源

    可见半导体激光 (波长660 nm)

    输出

    60 µW

    脉冲宽度

    200 µs

    激光分类

    1 类激光产品 (IEC60825-1、FDA (CDRH)Part 1040.10)*1

    照明

    光源

    高亮度红色 LED

    读取

    可读取的
    条码类型

    条形码

    *2

    CODE39、ITF、2of5 (Industrial 2of5)、COOP 2of5、
    NW-7 (Codabar)、CODE128、GS1-128、
    GS1 DataBar、CODE93、JAN/EAN/UPC、
    Trioptic CODE39、CODE39 Full ASCII、Pharmacode

    二维条码

    QR、MicroQR、DataMatrix (ECC200)、GS1 DataMatrix、PDF417、 Micro PDF417、GS1 Composite (CC-A、CC-B、CC-C)

    最小分辨率

    条形码

    0.127 mm

    二维条码

    0.082 mm

    0.127 mm

    0.19 mm

    读取距离 (典型示例)

    条形码

    30 至 100 mm
    (窄条宽度 = 0.33 mm)

    45 至 195 mm
    (窄条宽度 = 0.5 mm)

    二维条码

    22 至 50 mm
    (单元尺寸 = 0.25 mm)

    40 至 80 mm
    (单元尺寸 = 0.25 mm)

    45 至 165 mm
    (单元尺寸 = 0.5 mm)

    焦距

    38 mm

    60 mm

    100 mm

    读取查看范围
    (在焦距下的典型示例)

    26 mm x 17 mm

    42 mm x 27 mm

    70 mm x 45 mm

    输入/ 输出

    控制输入

    2 点 (IN 1、2)、无电压输入 (有接点、无接点)

    控制输出

    NPN 集电极开路输出 4 点 (OUT 1 至 4)
    最大 30 mA (24 V 或更低)
    残余电压 0.8 V 或更低、泄露电流 0.1 mA 或更低

    RS-232C

    传输速度

    9600、19200、38400、57600、115200 bps

    支持的协议

    No-protocol、MC 协议、SYSWAY、KV STUDIO

    USB

    符合 USB 2.0 Full Speed

    额定

    电源电压

    5 VDC +5 %、-10 %

    消耗电流

    630 mA 以下

    环境抗耐性

    外壳防护级

    IP65

    环境光照

    阳光:10,000 lux、白炽灯:6,000 lux、荧光灯:2,000 lux

    环境温度

    0 至 +45 °C

    存放环境温度

    -10 至 +50 °C (无冻结)

    相对湿度

    35 至 95 % RH (无凝结)

    使用环境

    无尘或无腐蚀性气体

    抗震性

    10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 3 个小时

    重量

    约 160 g (含电缆)

    *1FDA (CDRH) 的激光分类是基于IEC60825-1 并根据Laser Notice No.50 的要求而实施的。
    *2可读取适合视野范围大小的条形码。


    基恩士KEYENCE SR-700系列工业级小型条码/二维码扫码器应用:


    电路板、电子设备、快递物流、制造业、汽车

    基恩士KEYENCE SR-700系列工业级紧凑型固定式读码器资料:

    AS_89912_SR-700_C_642J88_CN_1067-1.pdf
