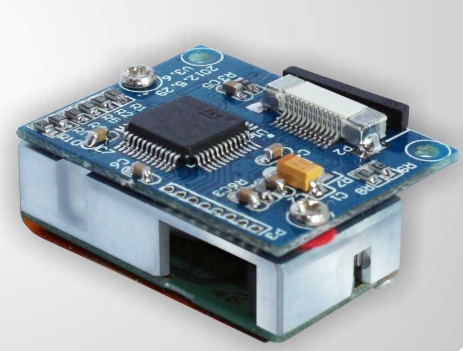

一维条码激光扫描引擎Ivysun SE855实物拍摄
视频拍摄:

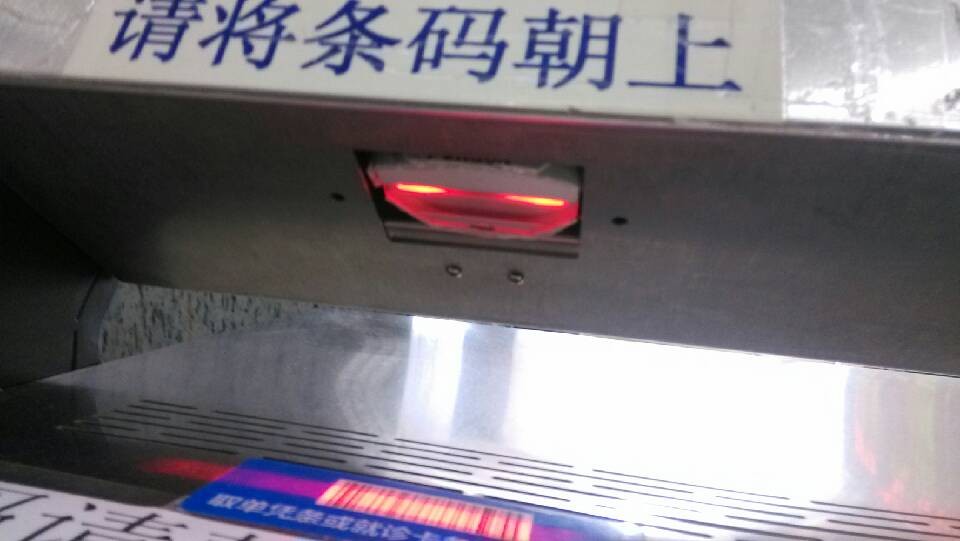

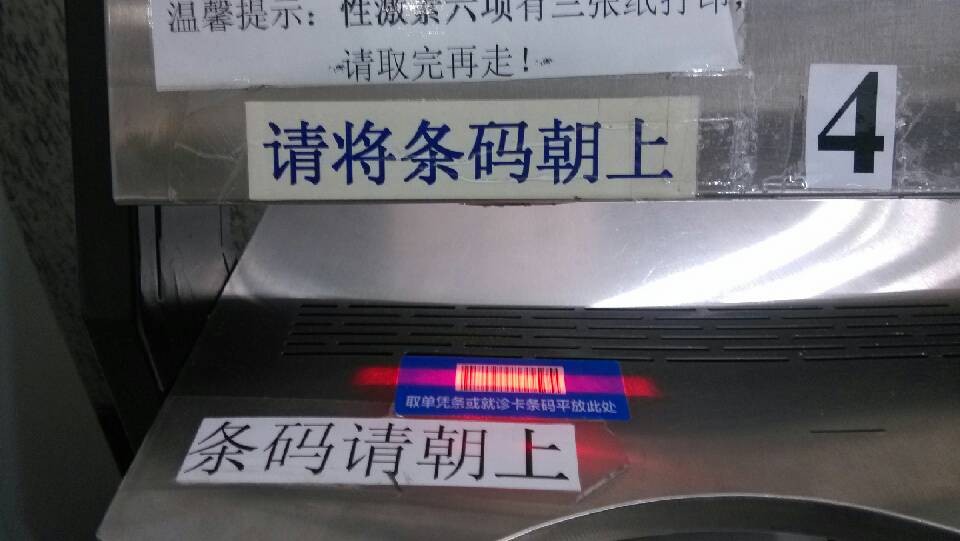

应用现场拍摄:
一维条码激光扫描模组IVY-SE855优势
1.国内领先技术的微型扫描引擎,适用于空间有限的应用,能够集成于任何设备中
2.高速高性能CPU,更快的解码速度、更强的纠错能力
3.丰富的客户定制功能,更匹配客户的实际应用,提高工作效率
4.增加条码数据/指令补码效验,数据/指令传输更安全
5.创新的自定义条码技术,可将定制的自定义条码与特定阅读器绑定
6.全金属封闭结构,有效防护电磁干扰
技术参数
产品技术参数 | ||
通讯接口 | • 电缆标准:12 pin FFC 接口 (12 x ) | |
电源 | • 输入电压: 直流3.3伏±5% • 工作电流: 最大: 75毫安 | |
条码扫描器光学元件 | ||
光源 | 可视激光二极管,波长650纳米 | |
扫描方式 | 双向扫描 | |
扫描速度 | 100次/秒 | |
扫描角度 | -35 to 0°, 0 to +35°(左右), -50 to -8°, +8 to +50°(前后), -20 to 0°, 0 to +20°(转动): | |
曲率 | R> (EAN8), R> (EAN13) | |
解析度 | PCS 0.9: / 4 mil, 最小PCS值0.45 | |

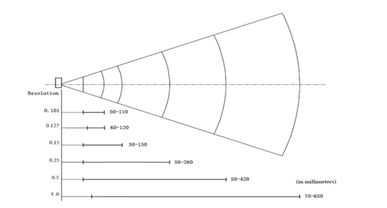

解码景深 | ||
PCS 0.9 Code 3970 - / 2.76 - ( / 39 mil),50 - / 1.97 - ( / 20 mil),50 - / 1.97 - ( / 10 mil),50 - / 1.97 - ( / 6 mil),60- / 2.36 - ( / 5 mil)50- / 1.97 - ( / 4 mil) | ||
解码能力 | Barcode(1D):EAN13,EAN8,UPC-A,UPC-E,CODABAR(NW-7),CODE39,CODE93, INTERLEAVED_2OF5,STANDARD_2OF5,MATRIX_2OF5,CODE128,EAN128(GS1-128),CODE11,CHINESE_POST |
|
使用环境 | ||
温度 | -20 to 65 oC / -4 to 149 oF (使用) , -30 to 70 oC / -22 to 158 oF (储存): | |
湿度 | 5 - 90% (使用), 5 - 90% (储存) | |
抗光性 | 日光灯最大4000 lx, 阳光直射最大80,000 lx, 白炽灯最大4000 lx | |
抗震能力 | /6尺跌落水泥面 | |
使用寿命 | 30,000小时,其中激光二极管为,10,000小时,镜面扫描元件为10,000小时 | |
物理属性 | ||
尺寸 | 28 x 21 x 12 毫米( 长 x 宽 x 高 ) | |
安全法规 | ||
产品符合 | RoHS, JIS-C-6802 Class 2 |
接口线序: |
接口号 | 信号名称 | 类型 | 说明 |
1 | NC | 空 | 备用 |
2 | VCC | 输入 | DC 3.3V ±5% |
3 | GND | 输入 | GND |
4 | Rx | 输入 | 串行输入端口 TTL电平 |
5 | Tx | 输出 | 串行输出端口 TTL电平 |
6 | NC | 空 | 备用 |
7 | NC | 空 | 备用 |
8 | NC | 空 | 备用 |
9 | BPR | 输出 | 蜂鸣器提示 解码成功输出3K频率150ms,不工作时输出低电平 |
应用领域:
一维条码激光扫描模组IVY-SE855 可集成到手持式扫描器、数据采集终端、医疗仪器、移动打印机、及其他自动识别设备等。
