IVY-8040M固定式智能读码器,可高效读取多种码制的一维码和二维码,最大读取速度可达31~ 45 个码/秒。小巧的机身可完美嵌入自动化机台设备,亦可适配其他自动化流水线近距离读码应用。

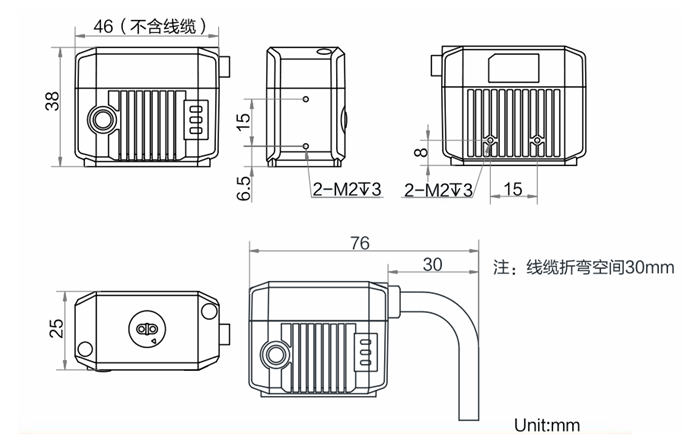

IVY-8040M小型智能固定式读码器尺寸图:

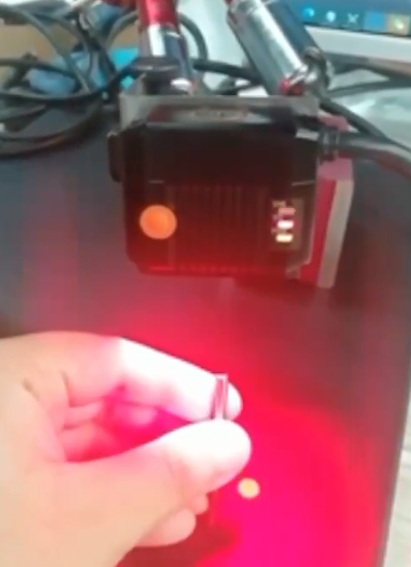

点击图片或者文字查看详细视频 视频中的样品图片
IVY-8040M小型智能固定式读码器特性
小型化,适应各类型机台及紧凑工位
航空插头设计,单一线缆连接,走线简易
自带 LED 瞄准器,明确指示视野范围,安装调整快捷
外部调焦旋钮,对焦平面可视化
丰富的 IO 接口和直插式电源接口,方便现场接线
IVY-8040M小型智能固定式读码器参数:
技术参数:
型号 |
IVY-8040M |
参数 |
40 万像素 |
性能 |
|
用条码类别 |
一维码:Code 39,Code 93,Code 128,ITF25,CodaBar,EAN 等,二维码:QR,DM 等 |
最大处理帧率 |
60 fps |
最大读码速度 |
41个码/秒 |
传感器类型 |
CMOS,全局快门 |
像元尺寸 |
6.9 µm × 6.9 µm |
靶面尺寸 |
1/2.9” |
分辨率 |
704 × 540 |
曝光时间 |
16 μs ~ 1 sec |
增益 |
0 ~ 15 dB |
黑白/彩色 |
黑白 |
通讯模式 |
SmartSDK,TCP Client,Serial,FTP,HTTP,TCP Server, Profinet,MELSEC,Ethernet/IP,ModBus,UDP,Fins,SLMP |
光学 |
|
镜头焦距 |
6mm |
工作距离 |
40 ~ 120 mm,支持通过顶部调焦旋钮,手动调节对焦距离 |
环境光照 |
0 ~ 50000 lux |
光源 |
4 颗 LED 红灯,波长 623 nm |
瞄准器 |
2 颗 LED 绿灯,波长 520 nm |
电气特性 |
|
数据接口 |
Fast Ethernet(100 Mbit/s) |
数字 I/O |
17-pin M12 接口提供电源和 I/O:包含 4 路非隔离双向 I/O(默认配置为 2 路输入,2 路输出),1 路 RS-232,支持通过侧面按钮触发设备 |
供电 |
12 ~ 24 VDC |
典型功耗 |
9.9 W@24 VDC |
结构 |
|
指示灯 |
电源指示灯 PWR,网络指示灯 LNK,状态指示灯 STS |
外形尺寸 |
46 mm × 38 mm × 25 mm |
重量 |
约 160 g |
IP 防护等级 |
IP65 |
温度 |
工作温度 0 ~ 50℃,储藏温度-30 ~ 70℃ |
湿度 |
20% ~ 95%RH 无冷凝 |
认证 |
CE,ROHS |
IVY-8040M小型智能固定式读码器应用:
3C、食药品、电子半导体、汽车零部件、新能源
