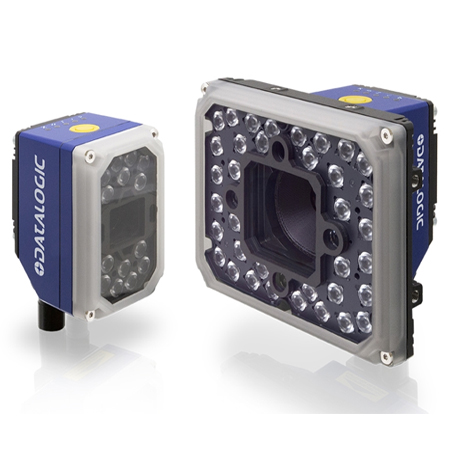

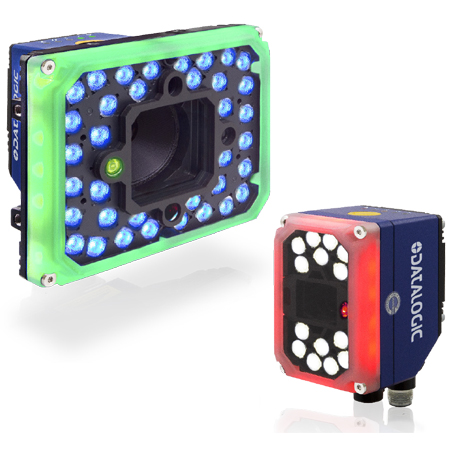

datalogic得利捷Matrix 320固定式工业扫描器
datalogic得利捷Matrix 320固定式工业扫描器
  • 产品说明
  • 主要特征
  • 技术指标
  • 适用行业
  • 资源下载
  • 基于Matrix 320图像的条码阅读器专为“增强可追溯性”应用设计,可为最终用户和机器制造商带来利好。Matrix 320出色地解决了内部物流、分销、3PL、零售物流和车间中的可追溯性应用。

    Matrix 320配备优异的2MP传感器(1920×1080像素和16:9尺寸规格),可提供完整的解决方案和良好性能,以最高性价比实现更高的效率,在水平轴上实现可与3MP读码器媲美的超大视野(FOV)。

    Matrix 320具有强大的智能可配置照明功能,对于标签和高分辨率DPM有出色的读取性能,提供3种颜色选项,能够解决极具挑战性的可追溯性应用。由于Matrix 320拥有快速反应性和出色的景深(DOF),通过免提操作即可提供更高的性能,提升了内部物流和物流部门的效率。Matrix 320采用模块化设计,减少了型号数量,并搭配一整套镜头、照明、滤镜和配件作为补充,从而提供市场中最高的应用灵活性。

    嵌入式电子对焦,极大减少安装时间,并能轻松重新配置,提高了生产灵活性,契合工业4.0的要求。Matrix 320配备改进的集成式瞄准系统、X-Press按钮HMI和DL.CODE软件,具有安装非常简单和简单直观的自动学习/自动设置功能。

    全面的工业连接性、整体紧凑性、旋转式连接器和高级工业等级,让Matrix 320可轻松安装到各种工业环境中。可配置的新型360°多色读取反馈和“绿点/红点”技术,提供出色的视觉反馈。此外,全新的Web界面通过配备新一代FTP图像保存功能的一整套诊断程序监测阅读器,从而简化了性能分析。

    Matrix 320 2MP型号对当前Matrix 120和Matrix 220系列产品形成了补充,又一次在固定式工业扫描器领域确立了Datalogic得利捷的领导地位。


    型号和配件

    MATRIX 320

    MATRIX 320 705-330 LL9 14L 45D RED 938100020
    MATRIX 320 706-330 LL9 14L 45D WHT 938100021
    MATRIX 320 707-330 LL9 14L 45D BLU 938100022
    MATRIX 320 709-430 LL16 14L 25D RED 938100023
    MATRIX 320 710-430 LL16 14L 25D WHT 938100024
    MATRIX 320 711-430 LL16 14L 25D BLU 938100025
    MATRIX 320 721-330 LL9 36L 45D RED 938100029
    MATRIX 320 722-330 LL9 36L 45D WHT 938100030
    MATRIX 320 723-330 LL9 36L 45D BLU 938100031
    MATRIX 320 725-430 LL16 36L 25D RED 938100032
    MATRIX 320 726-430 LL16 36L 25D WHT 938100033

    MATRIX 320 727-430 LL16 36L 25D BLU 938100034

    Matrix320 2MP, EOC, 2 Days,Comp, 3 Years ZSC2M3202MP31

    Matrix320 2MP, EOC, 2 Days,Comp, 5 Years ZSC2M3202MP51
    Matrix320 2MP, EOC, 5 Days, 1 Year Rnw ZSN5M3202MPR1
    Matrix320 2MP, EOC, 5 Days, 3 Years ZSN5M3202MP31
    Matrix320 2MP, EOC, 5 Days, 5 Years ZSN5M3202MP51

    Matrix320 2MP, EOC,2 Days,Comp,1 YearRnw ZSC2M3202MPR1

    CAB ETH-X-M10 M12-IP67 GETH-X CAB 10M 93A050140

    CAB-DS01-S M12-IP67 TO CBX 1M 93A050058
    CAB-DS03-S M12-IP67 TO CBX 3M 93A050059
    CAB-DS05-S M12-IP67 TO CBX 5M 93A050060
    CAB-ETH-X-M01 M12-IP67 GETH-X CAB 1M 93A050122
    CAB-ETH-X-M03 M12-IP67 GETH-X CAB 3M 93A050123
    CAB-ETH-X-M05 M12-IP67 GETH-X CAB 5M 93A050124
    CAB-F-ETH-M01 M12-IP67 GETH-X FLEX CAB1M 93A050125
    CAB-F-ETH-M03 M12-IP67 GETH-X FLEX CAB3M 93A050126
    CAB-F-ETH-M05 M12-IP67 GETH-X FLEX CAB5M 93A050127
    CAB-F-M12-17P01 IP67 FLEX CAB TO CBX 1M 93A050116
    CAB-F-M12-17P03 IP67 FLEX CAB TO CBX 3M 93A050117
    CAB-F-M12-17P05 IP67 FLEX CAB TO CBX 5M 93A050118

    Cable, PWR & I/O, CAB-DS10-S, P-Series to CBX (DB25), 10m 93A051390

    BK-32-000 STD FIX BRACKET M320/P2 BODY 93ACC0282

    BK-32-010 PIVOT FIX BRACKET M320/P2 BODY 93ACC0283
    Cover Polarizer LT 14L M320/P2 93ACC0273

    Cover Polarizer LT 36L M320/P2 93ACC0274

    Filter YAG Cut LT 14L M320/P2 95A900018

    Filter YAG Cut LT 36L M320/P2 95A900022



    datalogic得利捷Matrix 320固定式工业扫描器特点:

    • 创新的2MP传感器(1920×1080像素,16:9尺寸)表现出色

    • 景深(DOF)和水平视场(FOV H )

    • 可配置的智能照明解决方案,提供两种型号光源的3种颜色选择

    • 电子对焦

    • 盖和滤波器配件,便于进行库存管理

    • 新一代FTP图像保存

    • 全面的工业连接

    • 可配置的新型360°多色视觉反馈

    • 高级工业防护


    datalogic得利捷Matrix 320固定式工业扫描器参数:

    14 LED照明器型号 36 LED照明器型号

    传感器 图像分辨率2.0 Mpixel(1920 x 1080)16:9尺寸-1/3'CMOS全局快门

    帧速率 60帧/秒

    读取范围

    最小:35 mm

    最大:1000 mm

    最小:70 mm

    最大:1500 mm

    光学模型(视角) 液态镜头9mm(34°),液态镜头16mm(20°)

    光学对焦控制 电子对焦控制

    照明

    内部照明器颜色:蓝、红、白灯

    内部照明器功率:大功率14个LED,超大功率36个LED

    可读符号

    一维代码:所有标准的一维码

    二维码:Data Matrix、QR code、Micro QR、MAXICODE、Aztec、Dot code

    Postal Codes: Australia Post、Royal Mail、 Kix code、Japan Post、PLANET、POSTNET (+BB)、Intelligent Mail、Swedish Post等

    代码质量指标

    1D CQ 标准:ISO / IEC 15416

    2D CQ 标准:ISO / IEC 16022/18004、ISO / IEC 29158(AIM-DPM)、ISO / IEC 15415

    电源 24 VDC ± 10%

    最大功耗 0.42 A,最大10 W 0.62 A,最大15 W

    防护等级EN60529 IP65和IP67

    工作温度 -0至45°C(32至113°F)

    储存温度 -20至70°C(-4至158°F)

    外壳材料 铝壳和塑料防护窗盖

    尺寸

    高108,7x宽54x长55,5毫米(4.3 x 2.1 x 2.2英寸)连接器,0°

    高88x宽54x长75.6毫米(4.3 x 2.1 x 2.2英寸)连接器,90°

    高115,5x宽126x长70,3 mm(4.6 x 4.9 x 2.8英寸)连接器,0°

    高101x宽126x长90,7 mm(4.6 x 4.9 x 2.8英寸)连接器,90

    重量 380克(13.4盎司)

    耐硫气体 适用于所有符合ISO EN 60068-2-43的型号

    静电放电安全性 是,将作为前盖配件提供

    YAG激光保护 是,作为滤波器配件提供(与ESD盖兼容)

    柔性电缆 是,作为配件提供

    极化滤波器 偏光镜盖配件

    嵌入式通信接口

    - 以太网10/100/1000 Mbit / s:TCP / IP、UDP、FTP和现场总线PROFINET IO、以太网IP、Modbus TCP

    - 串口RS-232 / RS-422FD高达115.2 Kbit / s +辅助串口RS-232高达115.2 Kbit/s

    - OPC UA

    阅读器联网 Datalogic ID-NET™

    连接模式 直通,主/从,以太网点对点

    数字输入

    2个光电耦合输入,无极性

    最大电压30 VDC

    最大输入电流10 mA

    数字输出

    3个输出:可配置的NPN、PNP和PP短路保护

    VOUT (ILOAD = 0 mA)最大24 Vdc

    VOUT (ILOAD = 100 mA)最大3 Vdc

    ILOAD 最大100mA

    使用CBX接线盒,前2个输出经过光耦合

    瞄准系统 激光交叉红色投影瞄准

    用户界面

    可配置的360°多色视觉反馈

    绿点和红点LED

    X-PRESS™人机界面

    蜂鸣器、X-PRESS™按钮、7个LED(状态、通信、触发器、良好读取、就绪、开机、网络)

    网络监控界面

    装置编程

    DL.CODE™ Windows软件(通过以太网或串行接口编程),带Javascript输出格式化程序

    串行主机模式编程

    X-PRESS™人机界面

    保修 2年工厂保修


    datalogic得利捷Matrix 320固定式工业扫描器应用:

    制造业

    汽车、食品饮料、制药、电子、一般制造业

    • 直接部件打标阅读

    • 零部件可追溯性

    • 在制品的追溯(自动)

    • 印刷和应用

    • 外包装可追溯性

    • 装车可追溯性


    制造、运输和物流、零售

    内部物流自动化、自动化仓库、配送中心

    • 入库、托盘拣选(叉车)

    • 印刷和应用验证(重新贴标)

    • 卸垛、零件可追溯性

    • 订单履行(自动、手动)

    • 堆垛(自动、手动),网箱准备

    • 托盘可追溯性、托盘打包

    • 出库检索(叉车)

    • 逆向物流


    datalogic得利捷Matrix 320固定式工业扫描器资料:

    Matrix 320 _ Chinese.pdf
