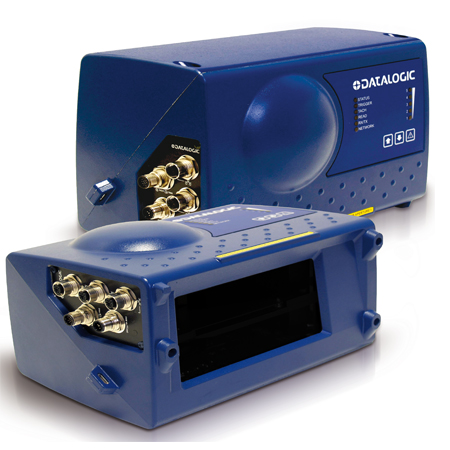

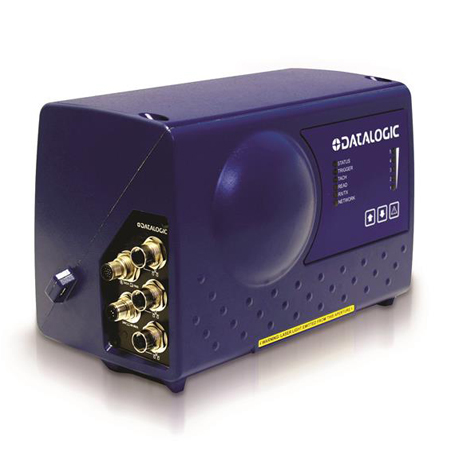

得利捷DM3610是一款超高性能、运动应用型吊顶式尺寸测量装置，可在包装通过输送机时测量其长度、宽度和高度。该产品通过商业应用认证，测量精度高，是空间管理应用的理想之选

DATALOGIC得利捷 DM3610体积测量仪特点/优势：

• 可测量立方体和不规则物体的尺寸

• 精度达±5mm（±0.2英寸）

• 创新的Find-Belt功能支持“一键式”设置和即插即用操作

• 简单的参数备份和上传，简化了现场更换

DATALOGIC得利捷 DM3610体积测量仪产品序列提供以下型号：

产品订货号	产品描述
932702075	DM3610-3000 MULTI-HEAD STD
932702080	DM3610-3100 MULTI-HEAD NTEP
932702090	DM3610-3200 MULTI-HEAD OIML/MID
932702091	DM3610-3201 MULTI-HEAD OIML/MID

DATALOGIC得利捷 DM3610体积测量仪参数：

条目 描述

产品名称 DM3610

尺寸测量精度

• NTEP

• OIML*

长和宽测量精度范围为± 0.20”，高测量精度范围为± 0.10”

长、宽、高测量精度范围为± 5.0 mm

输送机速度 最高达3.1 m/s [620 fpm]

可测量的最大包裹尺寸 长2500 mm [98”] x宽1200 mm [48”] x高900 mm [36”]

可测量的最小包裹尺寸

• NTEP

• OIML*

长2.4” x宽2.4” x高1.2”

长60 mm x宽60 mm x高30 mm

激光类型 整体尺寸

整体尺寸 长279 mm [11.0”] x宽152 mm [6.0”] x高175 mm [6.9”]

安装尺寸 长340 mm [13.39”] x宽182 mm [7.15”] x高281 mm [11.07”]

重量 5.5 kg [12 lb]

温度 工作温度：0°至50° C [32°至122° F]

储存温度：-20°至+70° C [-4°至+158° F]

相对湿度 10-90% 无冷凝水

供电电源 24VDC (+/- 10%)

功率 扫描速度为600次/秒时，平均功耗为19W（最大75W）

外壳 防护等级达IP 65，铝合金

状态指示灯 LED指示灯 - 状态、触发器、转速计、阅读、收/发、网络和尺寸状态指示器

通讯接口 以太网 (TCP/IP) 接口、RS232/ RS422/RS485串口

输入 1个编码器、1个触发器和2个可软件编程的通用型输入

编程方法 通过板载HTML web服务器界面

应用选项 并行包装检测、不规则产品检测和超限检测

服务选项 安装服务和现场培训

保修 2年质保

符合标准 UL、cUL、FCC (Class A) CE

认证 NCWM/NTEP认证、OIML/MID*、WELMEC*和加拿大计量认证*

DATALOGIC得利捷 DM3610体积测量仪应用：

• 快递与包裹服务 (CEP)

• 收入恢复

• 仓储与配送

• 纸箱尺寸验证

• AS/RS货位分配

• 拖车装箱优化

• 自动货单系统

• 并排包装检测

DATALOGIC得利捷 DM3610体积测量仪产品彩页：

DM3610 Data Sheet ~ English

DM3610 Data Sheet ~ Chinese

产品操作手册：

pwr-480b_installation_manual_eng

dm3610_rm_eng

CD140-141_Installation_Manual_EN

PGD100_Installation_Manual_EN
