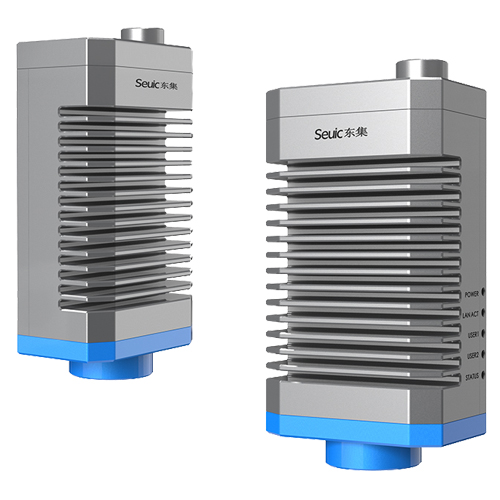

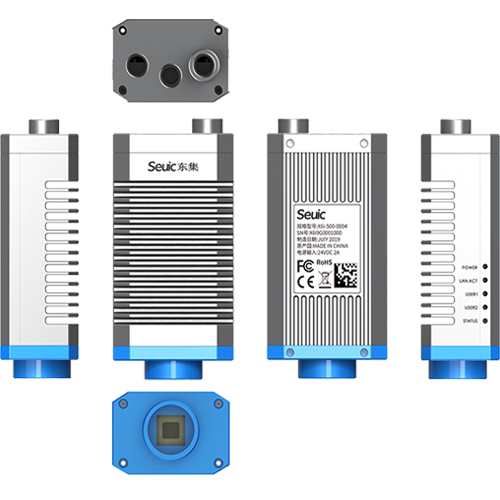

X6i是东大集成推出的一款基于Intel X86四核处理器平台的高像素智能工业相机产品。可快速地批量采集物流领域和工业制造领域中所使用的各类型条形码与二维码,为企业用户提供更高效的自动化识别方案。
seuic东大集成X6i智能工业相机特点:
更高数据处理性能,更低功耗:
内置 Intel Apollo Lake 四核处理器,更高的运行速度但功耗更低,契合复杂视觉应用计算需求。
灵活选配,更贴近您的应用需求:
可选 500 万(全局快门)/ 1200 万 (卷帘快门) 高像素图像传感器,实现大范围快速批量读取多种条形码与二维码。
内置解码算法,支持客户便捷开发:
内嵌专业解码软件,智能相机平台开放,提供开发SDK。
协助用户缩短部署时间,提升竞争优势:
IO接口丰富,网口、串口传输可快速接入工业现场。
外观精致依然坚固耐用:
IP67工业防护等级,使用更安心。
seuic东大集成X6i智能工业相机参数:
一、X6i 智能工业相机系统及使用环境参数
处理器系统
CPU Intel Apollo Lake N4200 四核
脉冲频率 2.5GHz
缓存 2 MB
BIOS AMI 8Mb UEFI BIOS
内存
技术 LPDDR4 双通道
容量 4GB
内存芯片 板载内存芯片
存储 eMMC 64GB
显示 VGA 最大支持 1920 x 1080 @ 60Hz 分辨率
I/O 接口
触发输入 1 x 光电隔离触发输入
数字输入 2 x TTL 电平输入
数字输出 2 x 灌电流输出
PWM光源制 1 x 光源控制输出
串行通信 1 x RS232 (仅TX 和 RX)
以太网 1 x Intel i210 千兆网
USB2.0 1 x USB2.0
电源 DC Input 24V DC±5%
传感器
图像传感器 IMX264LLR
分辨率 最大 2448 x 2048
传感器尺寸 2/3" 格式 黑白
像素尺寸
(μm) 3.45μm x 3.45μm
快门 全局快门
像素 (MP) 500万
帧速率(fps) 35.7fps
机械参数

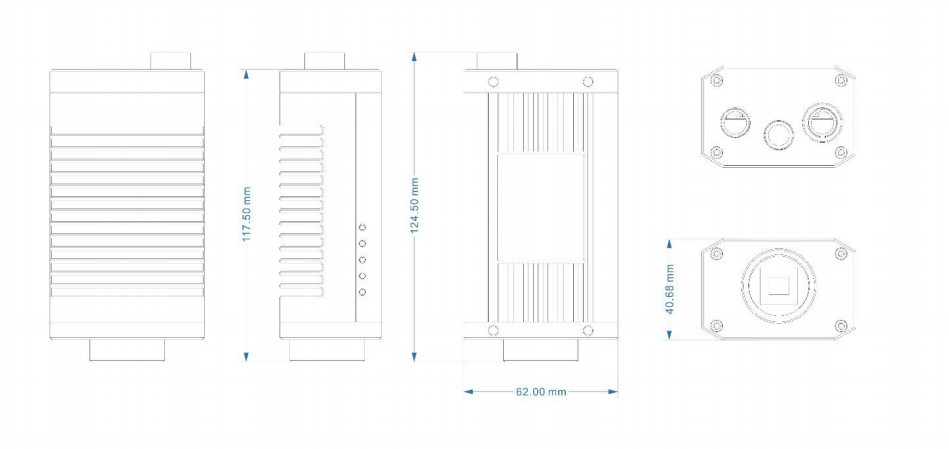

尺寸 117.5 x 62 x 40.5mm (长x宽x高)
重量 0.35 Kg
镜头接口 C卡口或 M12 卡口
连接器
1 x M12 8针 (插孔), 1xM12 17针 (插孔), 1x M12 12针 (插
孔)
软件支持 操作系统 Windows 10 64位、Linux
环境
工作温度 0°C~50°C
冲击 工作状态, 5 Grms, 5-500 Hz, 3 轴
认证 CE、FCC、RoHS
X6i 智能工业相机配件
标准配件 用户手册×1、L型固定片×1、固定螺丝×4、DIO接线端子x1
自选配件
M12 8P RJ45 网口线缆
M12 12P USB2.0与VGA 数据线
M12 17P 供电与I /O 数据线
24VDC电源
seuic东大集成X6i智能工业相机应用:
工业制造、流水线、物流、机器设备
