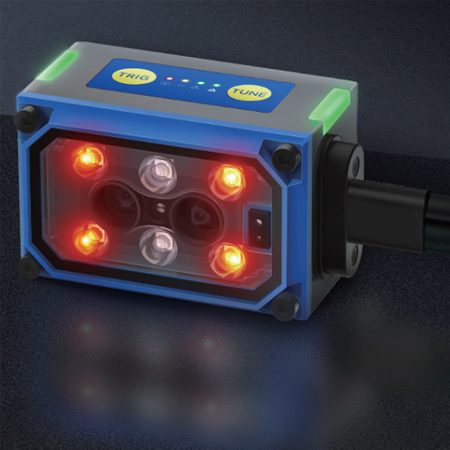

东集X5mini是一款小型工业视觉读码器。小巧的体积设计，双核处理器的支持，百万像素级图像传感器、红蓝双色照明系统以及感应触发器的搭载，让这款产品在性能和价格上都颇具优势，帮助用户降低实施成本，实现数据的高效追溯。

Seuic东集X5mini小型工业视觉读码器特点：

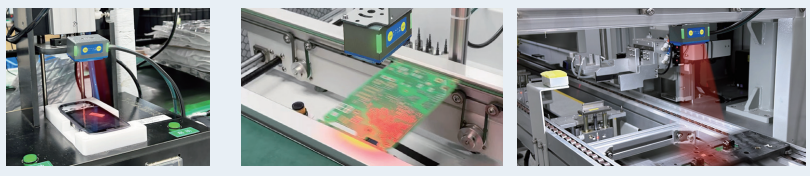

适合多工位条码读取

兼顾近距识别微小条码和中距识别 标准条码，智能切换

集成感应触发器

无须配备外部触发传感器，帮助用户节约实施成本

体积紧凑

55mm x 35mm x 32mm尺寸，便于集成

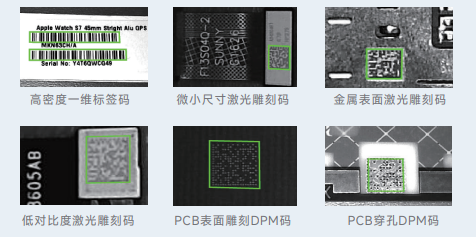

读码性能良好

可适用以下条码读取

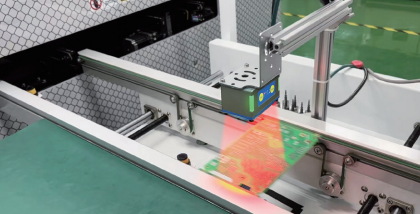

移动读码

支持50cm/s移动扫码场景

Seuic东集X5mini小型工业视觉读码器参数：

传感器 带全局快门的CMOS图像传感器

图像像素 130万 1080 x 128 0

照明瞄准

照明光源 红蓝双色可自动切换+手动调整

瞄准器 激光圆点

对焦调整

对焦调整 双目定焦

读取规格

支持一维 条码类型 Code128、GS1 128、Code39、Code93、Codabar、 交叉25码、EAN/UPC

支持二维 条码类型 QR、DataMatrix（ECC200）、PDF417、 Micro PDF417

分辨率 1D：3.3mil 2D：5.0mil

读取距离 50mm ~ 350mm

视场范围 距离50mm：36mm*30mm 距离100mm：70mm*60mm 距离200mm：95mm*85mm 距离300mm：140mm*120mm 距离350mm：170mm*140mm

控制输入

连接端口数量 2

输入类型 双向电压输入

最大额定值 30V

最小ON电压 ＜4V

最大OFF电流 0.001A

重量/尺寸

重量 133±5g

尺寸 55mm x 35mm x 32mm

控制输出

连接端口数量 2

输出类型 2路光耦输出

最大额定值 30V

OFF时泄露电流 0.1mA或更低

ON时残余电压 1V或更低

Ethernet

支持的协议 TCP Client，TCP Server，Profinet，MELSEC， Ethernet/IP，ModBusTcp(poll/slave)，Fins

串行通信

传输速度 115200/57600/38400/19200/9600 bps

支持的协议 RS232

USB

通信标准 符合 USB 2.0 Full Speed

TOF

自动测距 0-450mm可自动测距

环境抗耐性

外壳防护级 IP65

工作温度 0°~50°C

存储温度 -20°C ~70°C

相对湿度 5% to 95% RH 无凝露状态

存储环境湿度 5% to 95% RH 无凝露状态

环境亮度 0~10000 lux

工作环境 无尘埃或无腐蚀性气体

额定值

电源电压 10~30V DC

电流消耗 0.5 ~ 1.5A

Seuic东集X5mini小型工业视觉读码器应用：

测试治具应用、SMT读码应用、自动化设备集成
