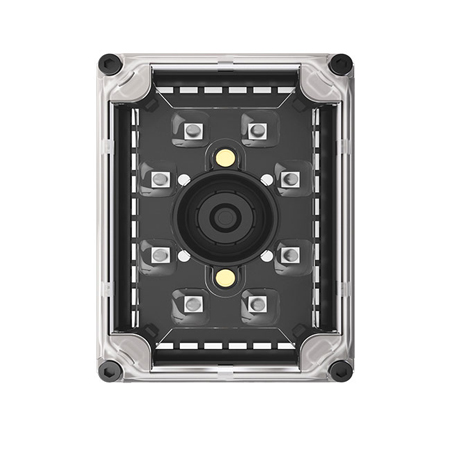

Seuic X4Pro高性能工业读码器是基于视觉识别技术专为中高速流水线动态采集条码设计的,可识别高密度镭雕二维码/标签二维码等超小型条码。200万像素1920 x 1080高分辨率传感器,适合90度垂直安装与物体表面易反光的读码应用,自带“Tune”一键快速协调按钮,脱机调试更轻松。
东大集成Seuic X4pro 固定式读码器特点:
更高品质,更强性能:
最小可读取2mil微型镭雕二维码;
可轻松读取不同材质与背景底色的二维码。
更长景深,更大视野:
支持65mm-650mm范围内对焦调整;
支持自动与手动调焦。
偏光镜片 轻松替换:
可替换带偏正膜的前窗镜片,消除零件表面反光;
90度安装仍可轻松读码。
自动调整,一键学习:
Seuic Vision Setup Tool 软件调试工具支持全自动调整读码配置参数。
东大集成Seuic X4pro 固定式读码器参数:
产品型号 |
X4Pro |
|||
接收器 |
传感器 |
带全局快门的CMOS图像传感器 |
||
图像像素 |
200万,1920 x 1080 |
|||
发射器 |
照明光源 |
红色或白色高亮度LED*8+蓝色低角度光 |
红色阵列LED*24+蓝色低角度光 |
|
瞄准器 |
激光双点定位瞄准器 Class II |
|||
对焦调整 |
自动对焦 |
|||
读取规格 |
支持码制 |
1D |
Code128、GS1 128、Code39、Code93、codabar、交叉25码、EAN/UPC |
|
2D |
QR、DataMatrix(ECC200)、PDF417、Micro PDF417 |
|||
分辨率 |
1D |
3.3mil |
||
2D |
2.0mil |
|||
读取距离 |
65mm 至 650mm 可调节 |
|||
输入 / 输出规格 |
控制输入 |
连接端口数量 |
2 |
|
输入类型 |
双向电压输入 |
|||
最大额定值 |
30V |
|||
最小 ON 电压 |
<4V |
|||
最大 OFF 电流 |
0.001A |
|||
控制输出 |
连接端口数量 |
3 |
||
输出类型 |
2路光耦输出;1路继电器输出 |
|||
最大额定值 |
30V |
|||
最大负载电流 |
1 个输出 :50 mA 或更低 共计 2个输出 :100 mA 或更低 |
|||
OFF 时的泄露电流 |
0.1mA或更低 |
|||
ON 时的残余电压 |
1V或更低 |
|||
Ethernet |
支持的协议 |
TCP/UDP |
||
串行通信 |
传输速度 |
115200/57600/38400/19200/9600 bps |
||
支持的协议 |
RS232/RS485 |
|||
USB |
通信标准 |
符合 USB 2.0 Full Speed |
||
环境抗耐性 |
外壳防护级 |
IP65 |
||
工作温度 |
0°~50°C |
|||
存储温度 |
-20°C ~70°C |
|||
相对湿度 |
5% to 95% RH 无凝露状态 |
|||
存储环境湿度 |
5% to 95% RH 无凝露状态 |
|||
环境亮度 |
0~10000 lux |
|||
工作环境 |
无尘埃或无腐蚀性气体 |
|||
额定值 |
电源电压 |
10~30V DC |
||
电流消耗 |
0.2 ~ 0.7A |
|||
重量 |
约194.5g |
|||
尺寸 |
72mm x 52mm x 40.5mm |
东大集成Seuic X4pro 固定式读码器应用
物流、制造业、仓储、轻工业、车间、电子等
