SEUIC东大集成X4mini小型固定式读码器
SEUIC东大集成X4mini小型固定式读码器
SEUIC东大集成X4mini小型固定式读码器
SEUIC东大集成X4mini小型固定式读码器
  • 产品说明
  • 主要特征
  • 技术指标
  • 适用行业
  • 资源下载
  • X4mini是一款适用于制造行业、可识别高密度镭雕二维码/标签二维码的小型固定式读码器。适用于工厂自动化设备集成、机器人作业集成、MES过站扫码、制造质量追踪等场景。

    SEUIC东大集成X4mini超小型固定式读码器特点:

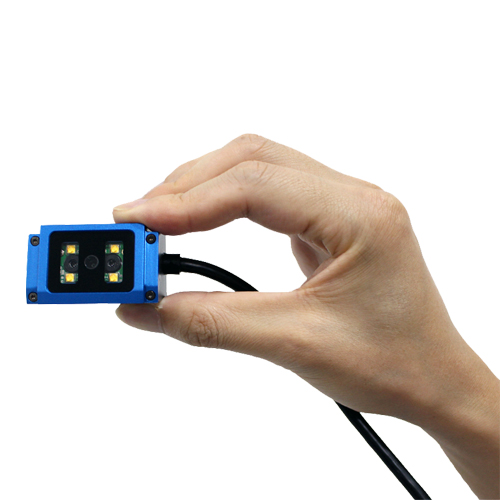

    超小型外观设计:

    狭小空间设备集成;

    超小尺寸设计 45mm * 27mm * 30mm。


    高性能,无惧微缩条码:

    百万像素带全局快门的CMOS传感器,识别微缩型二维码。


    全方向,场景化灵活安装:

    适宜90度垂直安装固定,物体表面反光,X4 mini 垂直读取也能轻松应对。

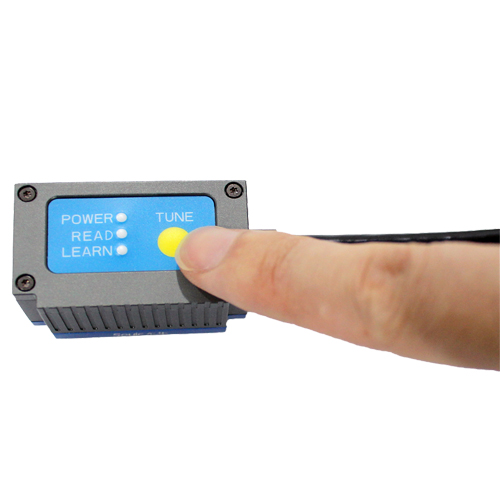

    人机交互友好:

    键快速协调按钮 ,脱机调试更轻松。


    SEUIC东大集成X4mini超小型固定式读码器参数:


    一、性能、物理及使用环境参数

    类型 标准型

    图像传感器 带全局快门的CMOS传感器 1280x800

    照明光源 高亮度白色LED

    瞄准器 激光双点定位瞄准器 650nm, ClassII

    帧率 最高可达60帧/秒

    可读取条码类型

    一维码 所有标准一维条码

    二维码

    DataMatrix(ECC200)、QR code 、Micro QR、PDF417、

    MicroPDF417、Maxicode、Aztec 等

    邮政码 英国皇家邮政、日本邮政、Planet、Postnet等

    读取方向 支持全向读取任意方位条码

    识别精度

    一维码:3.3mil(SR)

    二维码:4.5mil(SR)

    5mil DM code 50mm ~ 120mm

    10mil DM code 30mm ~ 180mm

    视场范围

    (典型焦距)

    50mm 焦距:38.3mm x 21.4mm

    140mm 焦距:170mm x 67.7mm

    数字输入 2路输入

    数字输出 2路输出

    通讯接口 USB、RS-232

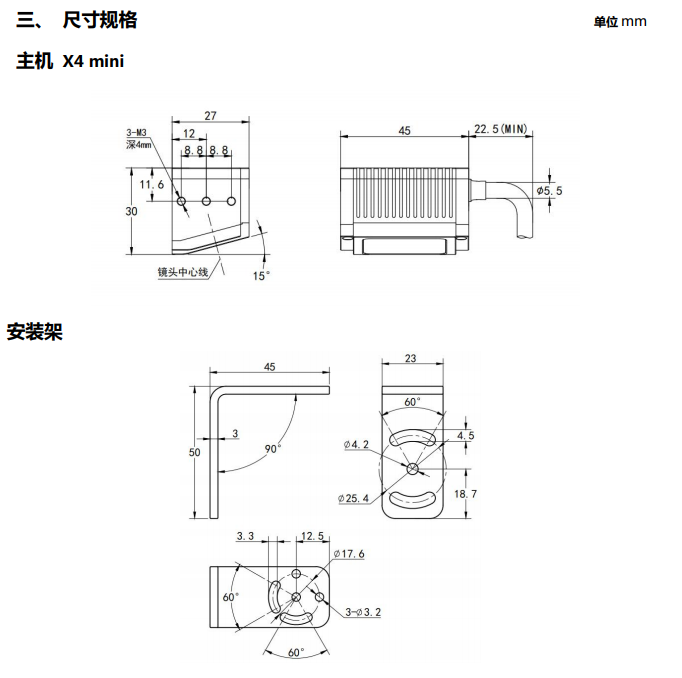

    尺寸 45mm x 27mm x 30mm

    重量 约 130g(含线缆)

    工作温度 0℃至50℃

    储存温度 -20℃至70℃

    湿度 5% to 95% RH 无凝露状态

    防护等级 IP65

    外壳材料 铝合金

    电源/功耗 5~24V DC

    静电放电(ESD) ±15kV 空气放电,±8kV 直接放电

    配置编程

    “Tune”一键智能学习调整

    USB Serial 和 RS232 命令配置

    快速扫描配置


    二、型号配置说明

    型号 镜头类别 窗口朝向 光源类别 瞄准器 通讯接口

    X4mini-1SR- 0W21 标准镜头 垂直开窗

    白色高亮

    LED

    激光双点瞄

    准器

    USB/RS232

    X4mini-1SR- 0R21 标准镜头 垂直开窗

    红色高亮

    LED

    激光双点瞄

    准器

    USB/RS232



    四、 外部设备和配件

    标准配件 5V电源适配器×1 、L型安装架×1 、安装固定螺丝x4、快速使用手册x1

    可选配件

    USB通讯线缆CBL-D131-U1-02S

    RS232通讯线缆CBL-D131-R1-02S


    SEUIC东大集成X4mini超小型固定式读码器应用:


    工厂自动化设备集成、机器人作业集成、MES过站扫码、制造质量追踪等场景。

    SEUIC东大集成X4mini超小型固定式读码器产品资料:


    X4mini产品规格书V1.2 下载
