海康MV-ID5120M-00C-NNN读码器3C行业-光电PCB板读码项目

客户公司深耕显示电子领域，以控制板卡和精密模切件为主要产品，并向车载电子、物联网电子、半导体电子等其他领域拓展应用。因SMT产线AOI检测设备需要对PCB板子上的码信息进行绑定，但码信息较多，人工使用手持巴枪读码绑定的效率慢且易出错，所以计划使用固定式智能读码器实现。

一、案例背景

（1） 项目需求

对二维码和条码进行识别并绑定到MES系统，同时实现FTP存图和对接驳设备的控制。

（2） 项目痛点

PCB板码信息较多（5-64个码），人工使用手持巴枪读码绑定的效率低且易出错。

二、方案描述

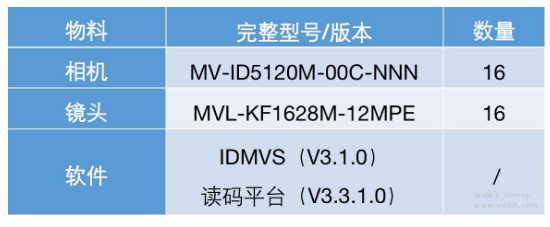

（1）配单表

海康智能读码器MV-ID5120M-00C-NNN/镜头MVL-KF1628M-12MPE海康ID5000系列全功能型固定式工业读码器

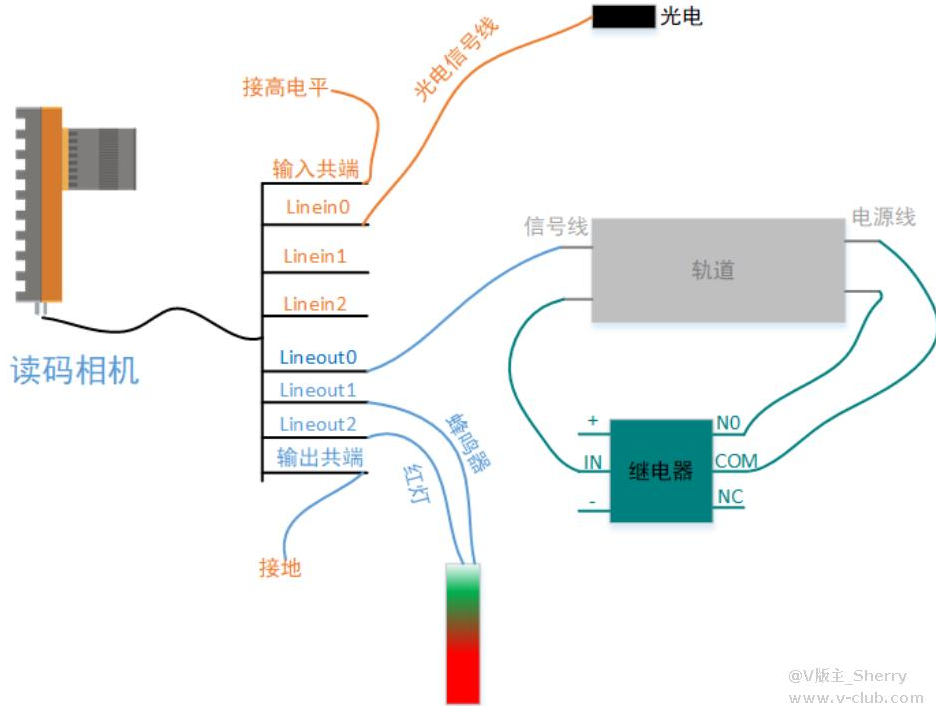

（2）方案示意图

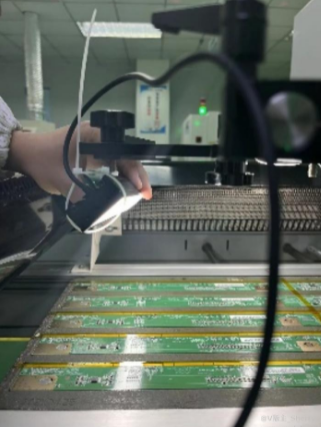

场景一 场景二

（3）方案思路

场景一：工位在AOI检测设备后，需要将码信息通过光标输出的方式绑定到MES系统内，所以采用了读码平台软件焦点输出插件实现。

场景二：工位在AOI检测设备前，除了需要绑定码信息外，还需要通过读码器输出+AOI设备结合控制接驳设备，最终采用读码器输出控制光耦隔离继电器，结合AOI设备发出的短路信号实现。

困难点：场景2后续要求识别载具上的镭雕码。
解决方案：调节打光方式，最终确定以两侧打光的读取效果最好。

三、项目优势

• 读码效果稳定，读码率可达99.8%，从读码到码信息全部绑定到MES系统约2秒的耗时，客户满意度较高。

• 大大提高了读码和MES系统绑定的效率，有效降低了客户后续的风险和人力成本。
