海康读码器MV-ID3050PM医疗行业|时空一体机芯片多条码读取

二、方案描述

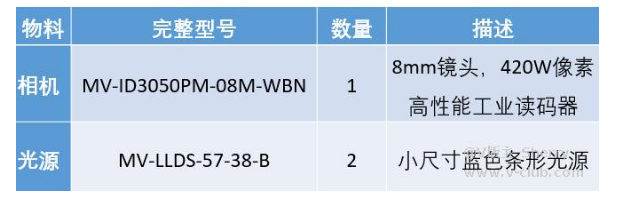

（1）配单表

海康MV-ID3050PM-08M-WBN/光源mv-LLDS-57-38-B海康ID3000系列紧凑型固定式工业读码器

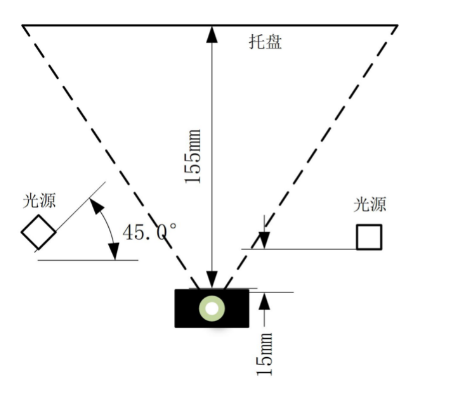

（2）方案示意图

（3）方案思路

•读码器架设在155mm距离位置，保证视野长边与托盘平行。

•两侧蓝色条光架设在读码器长边两侧，距离托盘70mm。

•机械手夹取托盘移动至载具上，设备系统发送TCP指令触发读码器开始解码。

实际架设示意图

（4）方案描述

项目难点1：

项目应用于时空一体机芯片多条码读取，一般性的读码器无法满足多条码读取需求，漏读率较高。

解决方案：

采用多帧读取方式，优化运行节拍，取代之前分两次读取方案，采用一次读取方式，增加解码稳定性，降低漏读概率。

项目难点2：

芯片在放入读码托盘前会加入甘油浸泡，需要兼容不同浸泡程度的芯片。

解决方案：

两侧光源采用不同架设角度，并配置全偏镜头罩，避免芯片反光影响，对于不同浸泡程度的芯片码成像效果较好，读取率高。

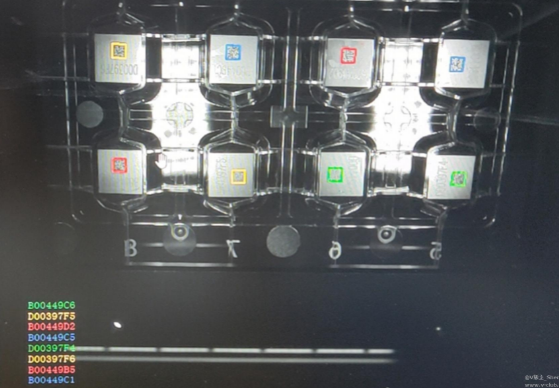

实际触发读取效果图:

三、项目优势

● 此方案有效解决了芯片干扰因素对读码的影响。

● 此方案通过多帧读取方式，增加解码稳定性，降低漏读概率，试产读码率提升至99.9%。

● 采用左右两侧外置光源，打光均匀，芯片码成像良好，读取率高。

● 此方案自带图像轮询功能，兼容性强。

● 此方案简易的架设方式，便于产线生产安装。
