一、案例背景
1. 同时识别两个手机背板码，按顺序输出至mes系统进行绑定，音频测试完成后由机械手抓取手机背板，移动至下一工位。
2. 架设高度大于240mm，视野长边大于180mm。
客户痛点或问题：
1. 传统采用紧凑型读码器，视野小，一次只能读取一个，同时架设高度无法满足大于240mm要求，需增加气缸抬高治具读取。
2. 由于条码尺寸最小为3x3mmDM码，密度8mil,客户之前使用的紧凑型读码器解码速度较慢，影响生产节拍。
二、解决方案描述

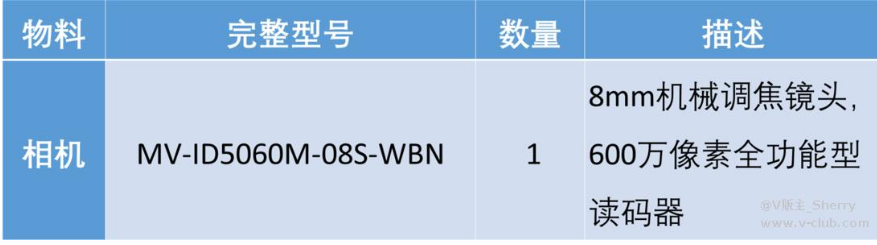

项目配单表：
方案示意图及方案思路描述:
机台读码器架设示意图
1.海康读码器架设在距离手机背板240mm的高度上。
2. 将手机背板移动至读码器视野下，静态对焦调整，根据手机背板可能出现的位置偏移，调整读码器位置，保证码不会超出视野范围。
3. 根据客户要求绘制ROI区域，增加ROI无读补齐功能。
4. 考虑现场存在个别码存在污损情况，单帧读取可能不稳定，增加触发帧计数来保证读取率。
5. 实际读取效果见下图

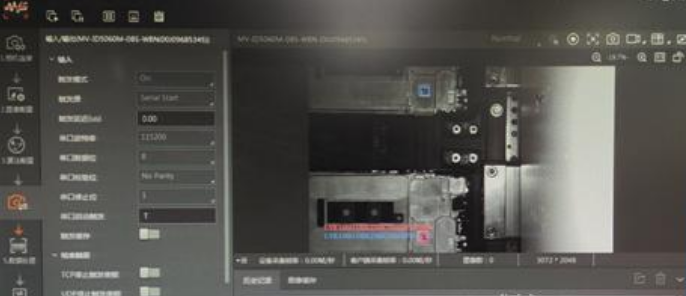

海康mv-id5060M-08S-WBN实际读取效果图
三、方案优势
1. 该方案选用6MP高像素大视野读码相机，满足客户多码读取要求，成像质量优异。
2. 采用一键对焦方式，调试方便快捷。
3. 采用ROI顺序输出方式，增加无读补齐，帮忙客户快速定位无读产品确认问题，该功能客户比较满意。
4. 读取耗时控制在100ms以内，有效提高了生产效率。
客户方面：
1. 该方案有效解决原读码器读取速度慢，视野范围小缺点问题。
2. 该方案采用ID5060大视野相机读取，无需抬高治具，机械结构简化，提高生产节拍。
