海康智能读码器id2000助力手机FPD读小码

手机FPD读小码

手机显示屏基板边缘DM码读取，码尺寸为0.48×0.48mm~0.72×0.72mm

方案背景

技术要求：

1、 视野：大于等于6.5×5mm

2、 景深：大于等于3mm（可手动调焦）

3、 帧率：大于等于 69帧每秒

4、 读取距离：40-140mm

5、 成功读取率：大于等于99.99%

6、 解码时间：小于0.1s（非镜面码）；小于0.15s（镜面码）； 读码速率大于等于15次每秒

7、 运动读取：大于等于50mm/s

8、 对焦方式：手动调焦

9、 光源：同轴白、红、蓝

10、材高柔，长度可定制

方案架构

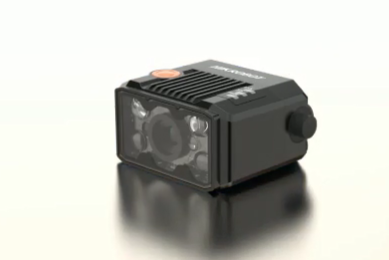

选取海康ID2016+25mm的M12镜头的方案，对DM码进行读取。架设具体数据如下：

光源工作距离：50mm

读码器下表面工作距离：85mm

镜头工作距离：80mm

PPM：4.3-4.4

方案优势

1、 相较于PC Base的方案有更高的性价比，在完成相同要求的同时大大降低了成本

2、海康ID2016搭配M12镜头体积小巧，能满足紧凑机台的体积要求同时实现读码的需求

方案优化：

后续已规划开发海康ID2000C口的型号，可以适配不同型号的远心镜头，满足不同工作距离和不同读码场景的需求，针对FPD行业的读码需求提供更加通用的解决方案。
