SICK 3D视觉助您制胜轮胎行业检测

轮胎是由约200多种原料，10多种胶部件一层一层地组装成胎坯，再经过高温高压加热后制成。整个轮胎制造过程大致分为六步：密炼——胶部件准备 ——轮胎成型——硫化——最终检验——轮胎测试。在生产过程中，需要对胶部件、成型后生胎、硫化后成品胎等进行质量的监控检测，及时分析、处理、预警，实现对轮胎质量的严格把控。

应/用/案/例

1. 胎料半制品截面尺寸检测

2. 胎料半制品搭接质量检测

3. 胎侧字符识别

4. 轮胎尺寸及缺陷检测

01胎料半制品截面尺寸检测

应用描述：

轮胎生产中，胎面胶，胎侧胶，内衬层及三角胶等半制品的轮廓尺寸是轮胎结构的重要参数。这些半制品轮廓尺寸大小由胶料性能和挤出工艺参数决定，因此会出现口型尺寸一定而挤出的胎面轮廓尺寸波动的问题。

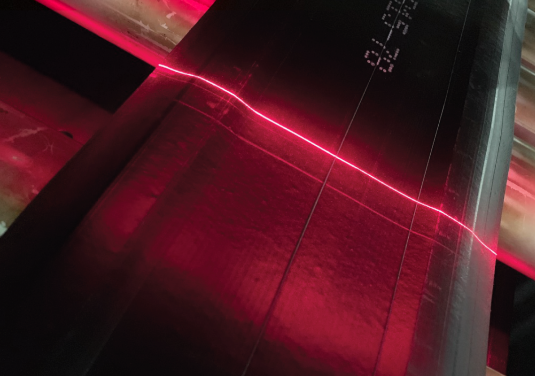

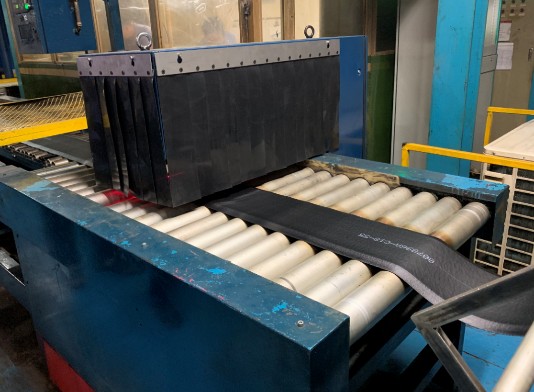

使用 SICK 3D相机对胎面、胎侧等半制品进行在线检测，可实时测量厚度、宽度、高度等尺寸，随时掌握胎面尺寸的变化情况。

应用选型：

SICK 分体式 3D相机Ranger3-30/40/60，可根据视野定制设计最适合的视野、安装角度方案，可配置多相机拼接。

应用难点：

-半成品胎料种类多、材质表面状态差异大

-高精度、大幅面检测时需要多相机拼接

-安装空间受限，需要定制化相机视野及角度

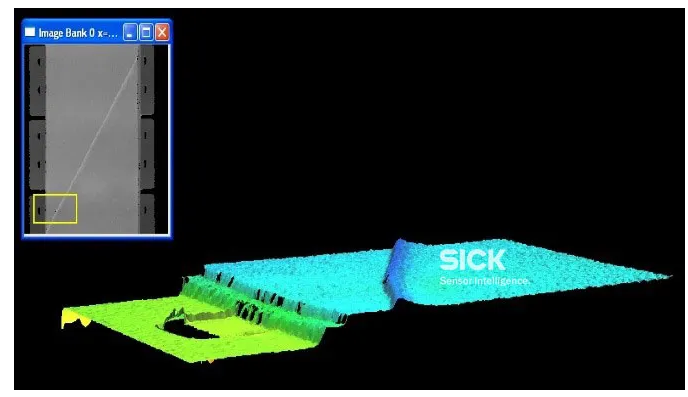

02胎料半制品搭接质量检测

应用描述：

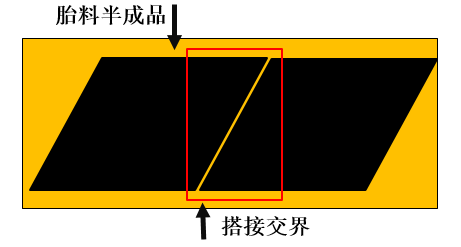

在轮胎生产中，胎面胶，胎侧胶，内衬层及三角胶等半制品存在搭接头，搭接头交界处可能会出现开裂、搭接错位、搭接重叠、搭接缝隙等异常，对轮胎质量有较大影响。

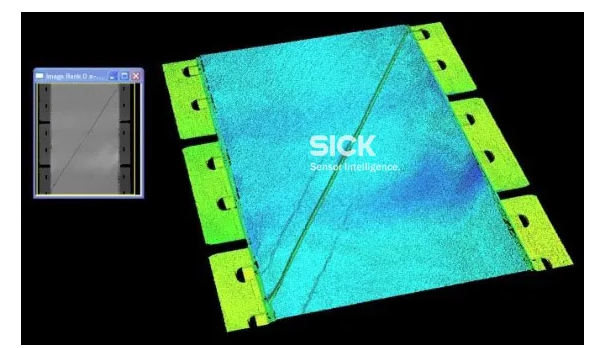

使用SICK 3D相机对胎料半成品搭接头进行检测，实现搭接头质量的检测监控。

应用选型：

SICK 分体式3D相机 Ranger3-30/40/60，可根据视野定制设计最适合的视野、安装角度方案，或一体式3D相机RulerX系列，可配置多相机拼接。

应用难点：

-半成品胎料种类多、搭接状态复杂，成像质量要求较高

-高精度、大幅面检测时需要多相机拼接

-安装空间受限，需要定制化相机视野及角度

应用图示：

03胎侧字符识别

应用描述：

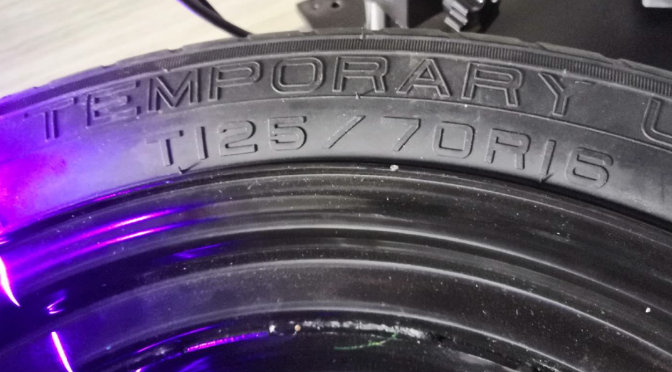

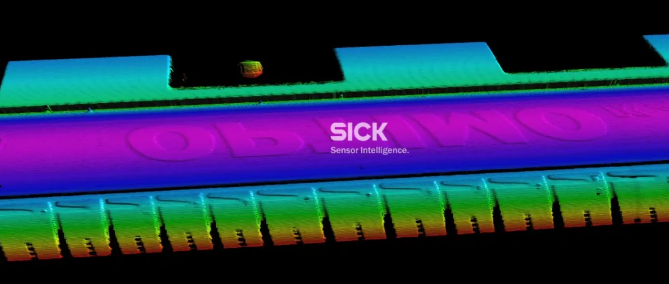

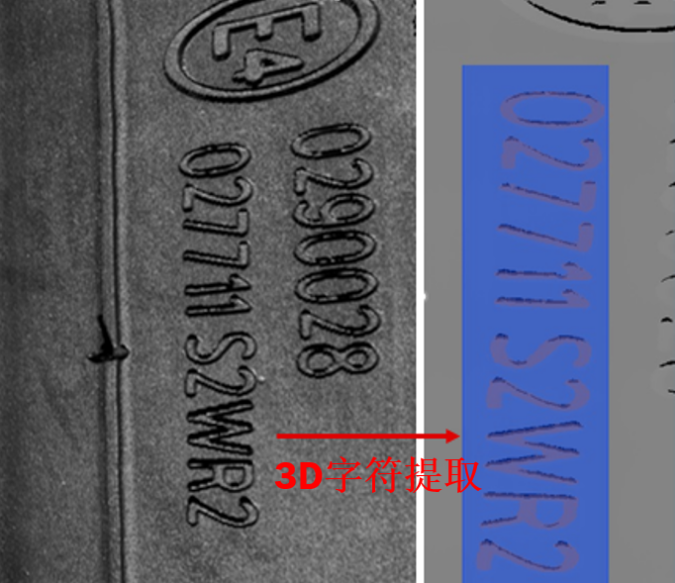

经硫化工序后，形成轮胎成品。成品轮胎胎侧会有各种字符及图案，主要包括DOT码、轮胎生产日期、轮胎的规格型号、轮胎技术参数、轮胎品牌等字符。使用SICK 3D相机对胎侧进行在线实时扫描，实现3D字符识别、验证。

应用选型：

SICK分体式3D相机 Ranger3-30/40/60，可根据视野定制设计最适合的视野、安装角度方案，或一体式3D相机RulerX系列，可配置多相机拼接。

应用难点：

-胎型种类多，成像质量要求较高

-需要高运动精度旋转机台

-3D字符 OCR提取算法

应用图示：

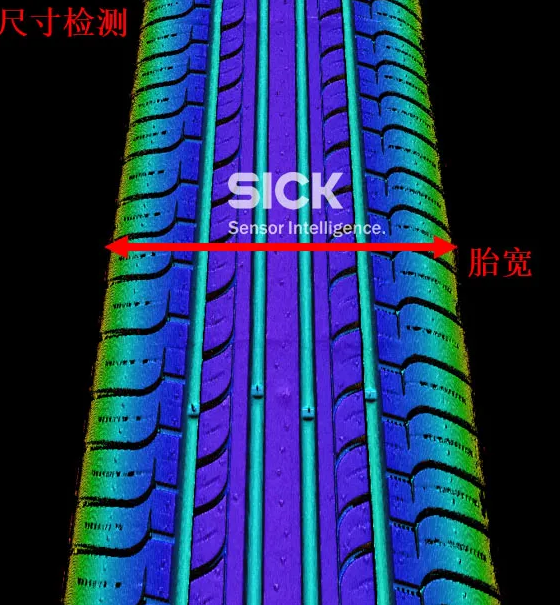

04轮胎尺寸及缺陷检测

应用描述：

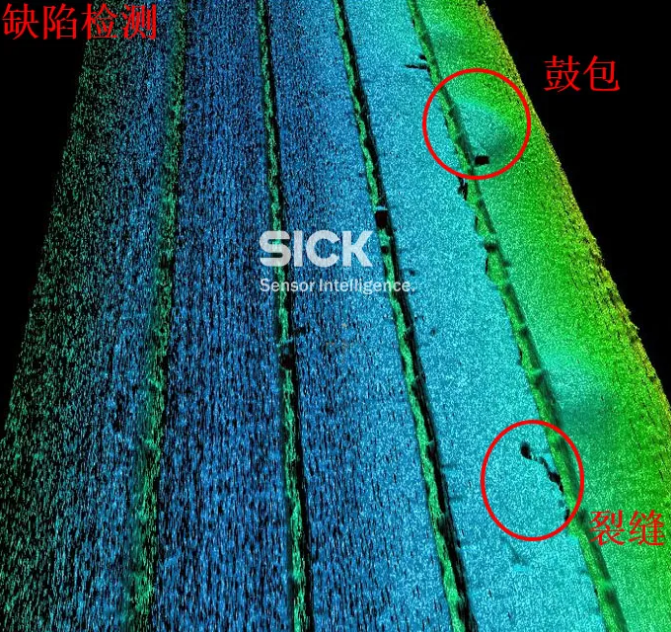

成品轮胎生产后，需要对轮胎尺寸进行检测，如：轮胎外径、胎圈直径、幅宽、断面高度等。同时也需要对轮胎的表面缺陷进行检测,如：气泡、凹凸、胎帘线露出、胎体变形、裂缝、花纹缺损、杂物附着等。

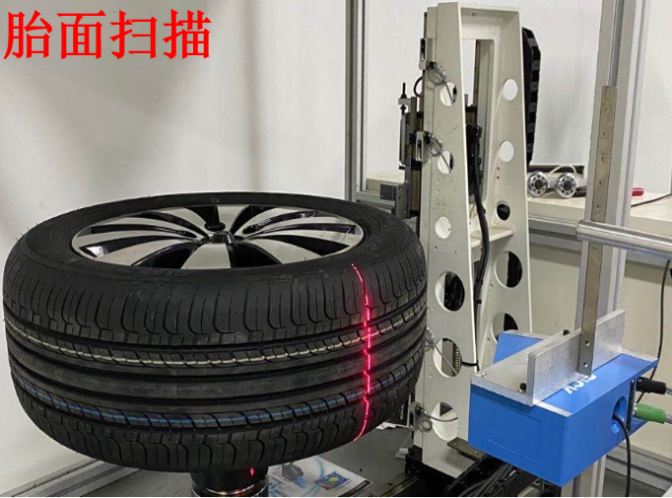

使用SICK3D相机分别对胎侧、胎面、胎内壁进行在线扫描，可对尺寸、缺陷实时检测、分析，把控轮胎成品的质量。

应用选型：

SICK 分体式3D 相机Ranger3-40/60或一体式相机RulerXR系列实现高速、高精度、高质量的图像扫描。

应用难点：

-胎型种类多，成像质量要求较高

-缺陷种类多、精度要求高

-需要高运动精度旋转机台

-缺陷检测算法较难

应用图示：
