锂电池扫码应用方案

难点：

小静区干扰

条码四周有文本或其他标

记，造成小静区干扰

解决方案：

针对小静区干扰进

行了锂电行业专项优化，专项

算法库可以适应小静区干扰难点，经测试能满足客户需求

多底色读码（蓝/绿）

用于固定电芯的密封胶带有

不同颜色，塑料材质易反光

解决方案

可选不同颜色光源提升对比

度，偏振镜头罩消除反光，保证稳定的成像效果

圆柱电池曲面码

圆柱电池的圆弧面导致二维

码畸变且容易反光。

方案层面，通过偏振配件消除

曲面反光；

算法层面，具备较强的畸变读

码能力。

大视野读码

人工上料工位采用手持巴枪方式逐个扫码，或者出入库时机械臂携带读码器挨个移动触发读码，工作效率低。

20MP分辨率，覆盖超高精度和超大的视野范围，单图多码读取，依然保持超高的读码效果，效率提升60%。

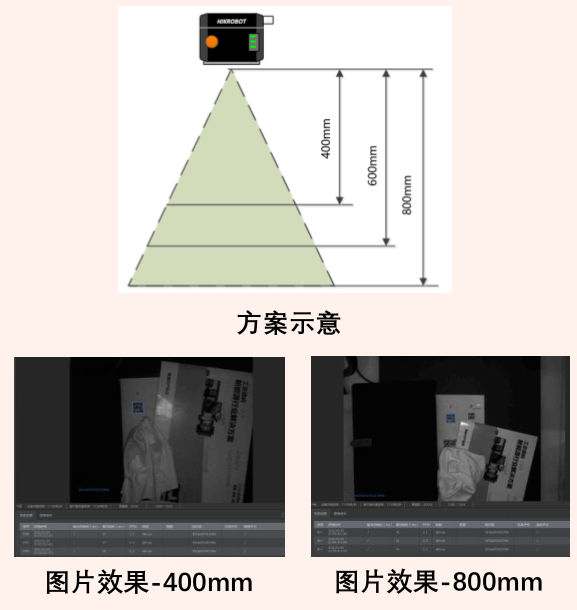

项目情况：

应用需求：前段（包含涂布、锟压、模切等）及卷绕工序的电池正负极片以及隔膜都是卷绕在卷筒上进行搬运，原先需要人工手动创建人物来上下料，生产效率低；现计划增加卷筒扫码功能，识别卷筒上印刷二维码，通过与MES系统联动实现自动上下料。

打码工艺：纸质标签采用喷墨打印方式。

应用难点：要求读码率99.99%，读码景深满足400-800mm。

应用方案：

产品型号：IVY-8040M系列

应用效果：二维码稳定识别，读码率达到99.99%以上

应用亮点：高识别率、高性价比、体积小巧、大景深读码

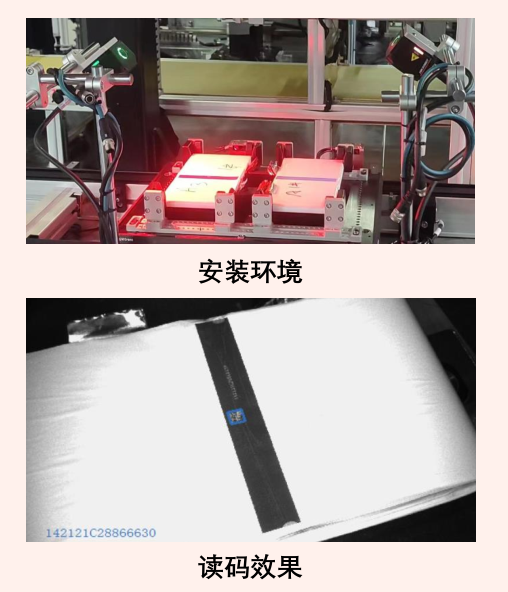

项目情况：

应用需求：该工位是方形电池在前段工序的超声波焊接工位，主要功能是完成电芯极耳与连接片保护片的焊接，在进行焊接操作前需要分别读取两块电芯蓝膜上DM码。静态读码，视野、安装空间无特殊要求。

打码工艺：蓝膜为塑料材质，采用激光打码方式。

应用难点：要求读码率99.99%，塑料材质容易反光。

应用方案：

产品选型：IVY-7500PM工业级读码器

应用效果：二维码稳定识别，读码率达到99.99%以上

应用亮点：偏振配件、高识别率、自动对焦

项目情况：

应用需求：智能物流系统是各个系统之间的连接纽带，保障整个生产系统的高效运转，托盘上的条码信息用来实现电池的跟踪、管理、状态等信息。静态读码，视野、安装空间无特殊要求。

打码工艺：标签纸采用喷墨打印方式。

应用难点：要求读码率99.99%，重复使用易脏污磨损、对比度

低。

应用方案：

产品选型：IVY-7500PM；

应用效果：二维码稳定识别，读码率达到99.99%以上

应用亮点：高识别率、低对比度、脏污磨损

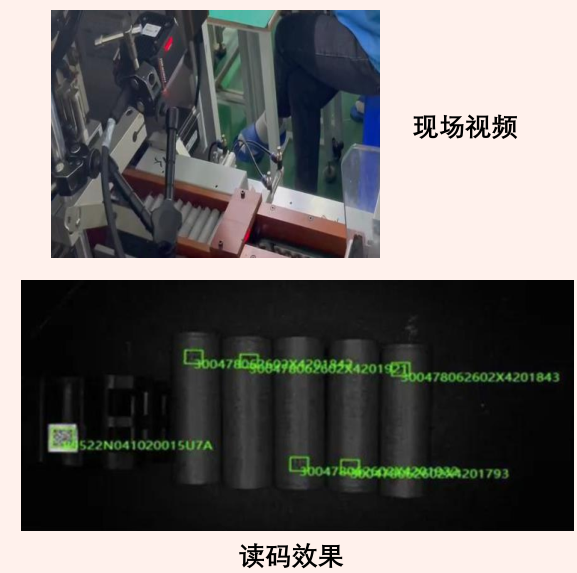

项目情况：

应用需求：圆柱电池生产成形后进行包装封盒，对每个电池上的DM二维码进行读取；现场需要通过滚筒带动电池旋转读取镭射二维码。

打码工艺：表面覆膜为塑料材质，采用激光打码方式。

应用难点：二维码在电池上存在弯曲，滚筒转速快，对比度低。

应用方案：

产品选型：IVY-8040M；

应用效果：二维码稳定识别，读码率达到99.9%以上

应用亮点：动态读码、光源可选、低对比度、码形畸变

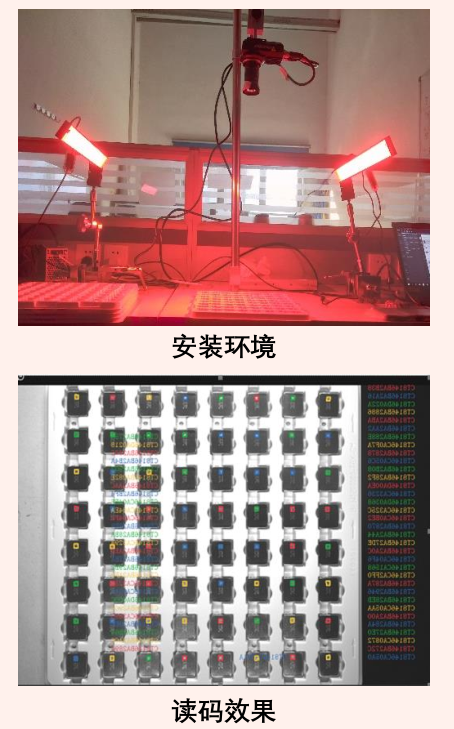

项目情况：

应用需求：成品电池镭雕二维码后，整托一次性扫码入库；为方便产品追溯，要求一次性读取64个二维码，相机位置固定，固定符合视野大小的托盘放置区，人工上料，手动触发读取64个码。

应用难点：几十个码同时读取，存在环境光干扰。

应用方案：

产品选型：IVY-7500M工业级固定式智能扫码器；

应用效果：二维码稳定识别，读码率达99.9%以上

应用亮点：高分辨率、大视野、多码读取、C口镜头

项目情况：

应用需求：顶侧封工序是软包锂离子电芯的第一道封装工序。顶侧封实际包含了两个工序，顶封与侧封。识别极耳上的二维码，读码率要求99.9%以上，解码时间要求200ms以内。

应用难点：安装空间狭小，产品存在反光，极耳存在一定的翘边，对读码率有一定的影响。

应用方案：

产品选型：IVY-7500PM 工业级固定式智能读码器；

应用效果：二维码稳定识别，读码率达到99.96%以上

应用亮点：体积小巧，偏振配件，高识别率
