海康MV-ID2004M-06S-RBN智能紧凑型嵌入式读码器说明

广州艾韦迅科技是海康威视HIKVISION旗下的海康机器人HikRobot海康智能读码器/工业相机经销商，供应海康扫描枪ID2000、ID3000、ID5000、ID6000等系列全部型号，海康威视HIKVISION读码器同时为 为电子、物流、FPD显示屏、半导体、汽车制造等领域提供专业机器视觉解决方案，海康工业读码器助力用户快速准确实现工业自动化。

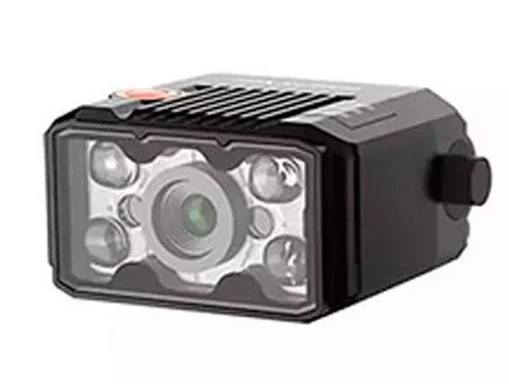

海康MV-ID2004M-06S-RBN一款非一般紧凑的固定式工业读码器，可完美嵌入自动化机台设备，亦可适配其他自动化流水线近距离读码应用。光照设计提供优质图像照明，支持识别常见一、二维码和DPM码。

功能特性

小型化，适应各类型机台及紧凑工位

航空插头设计，单一线缆连接，走线简易

自带LED瞄准，明确指示目标视野，安装调试快捷

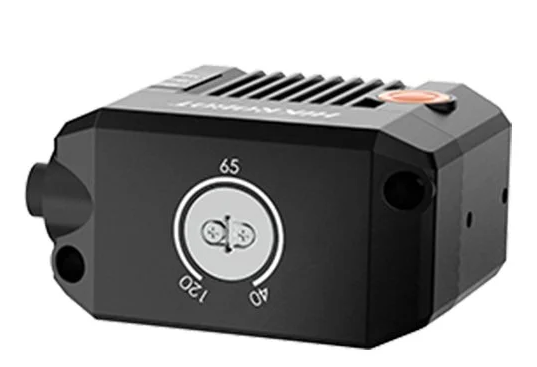

外置调焦旋钮，对焦平面可视化

丰富的IO接口和直插式电源接口，方便现场接线

订货型号：

MV- ID2004M-06S-RBN

海康ID2000系列以46mm X 25mmX 38mm的紧凑尺寸，提供侧面、背面2种安装方式可在狭小空间内自由安装，完美嵌入小型化或已有自动化机台设备可节省安装空间。

型号	型号	MV-ID2004M-06S-RBN
	名称	40万红光网口小型读码器
性能	条码类别	一维码:Code 39,Code 93,Code 128,ITF14,ITF25,CodaBar,EAN8,EAN13,UPCA,UPCE等 二维码:QR Code,Data Matrix等
	最大处理帧率	60 fps
	最大读取速度	41个码/秒
	传感器类型	CMOS,全局快门
	像元尺寸	6.9 μm × 6.9 μm
	靶面尺寸	1/2.9”
	分辨率	704 × 540
	曝光时间	16 μs ~ 1 sec
	增益	0 ~ 15 dB
	黑白/彩色	黑白
	通讯协议	SmartSDK,TCP Client,Serial,FTP,TCP Server, Profinet,MELSEC,Ethernet/IP,ModBus,UDP,Fins,SLMP
电气特性	数据接口	Fast Ethernet(100 Mbit/s)
	数字I/O	17-pin M12接口提供电源和I/O:包含4路非隔离双向I/O(默认配置为2路输入,2路输出),1路RS-232,支持通过侧面按钮触发设备
	供电	12 ~ 24 VDC
	最大功耗	10.6 W@24 VDC
结构	焦距	6.72 mm
	镜头接口	M10-Mount,可手动调焦
	工作距离	40 ~ 120 mm
	环境光照	0 ~ 50000 lux
	光源	红色
	瞄准器	绿光LED
	指示灯	电源指示灯PWR,网络指示灯LNK,状态指示灯STS
	外形尺寸	46 mm × 38 mm × 25 mm
	重量	约160 g
	IP防护等级	IP65
	温度	工作温度0 ~ 50°C,储藏温度-30 ~ 70°C
	湿度	20% ~ 95%RH无冷凝
一般规范	软件	IDMVS
	认证	CE,RoHS,KC
