固定式扫描器IVY-8060系列装配指南

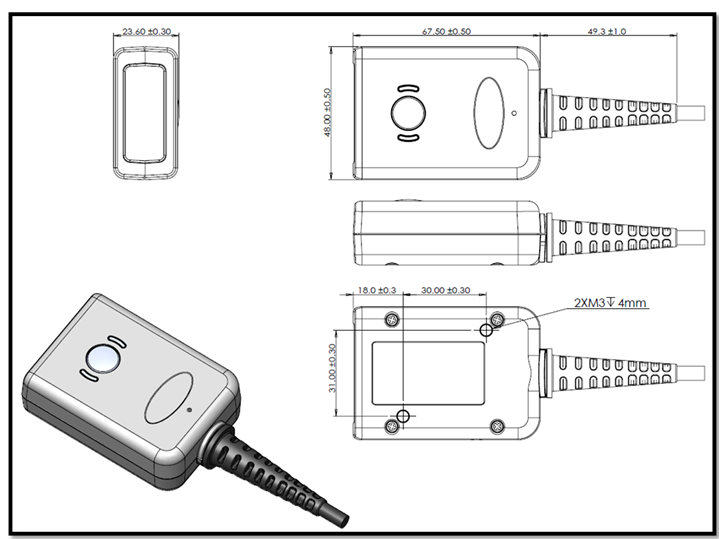

IVY-8060二维扫描引擎可以通过反面的两颗螺丝来固定，螺丝规格M3，能所入产品的长度4mm

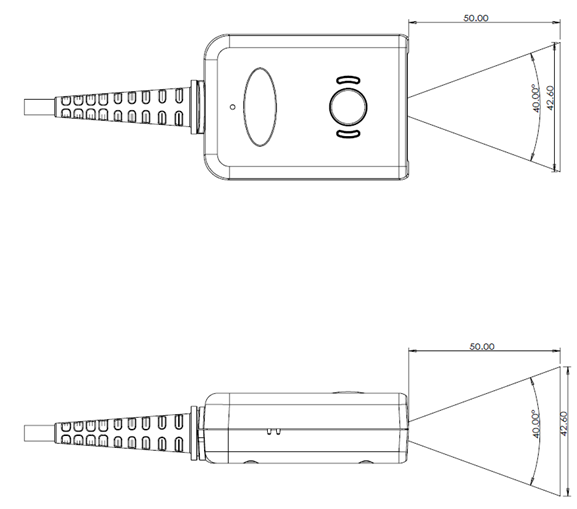

产品装入设备，设备上没有玻璃窗口，请参考下面图纸，设备的外壳不能够进入我们产品的这40度的发射角，否则会挡住我们产品的拍照角度而影响读码性能：

如果设备上需要安装玻璃窗，请参考下面两种方式来做设计，避免玻璃窗导致的反射从而影响产品的性能：

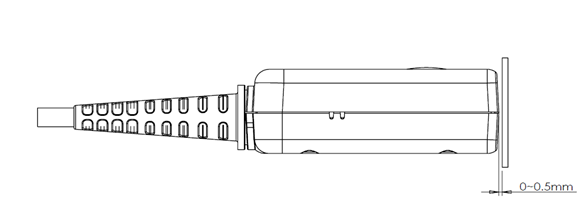

1.紧贴窗口

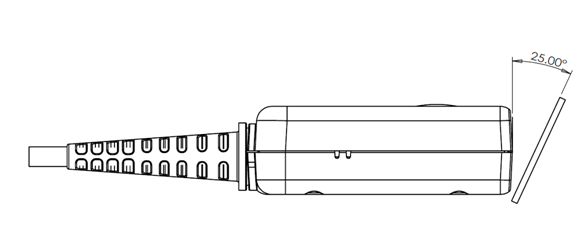

2.如下图所示，玻璃窗跟扫描器的角度达到25度左右：
