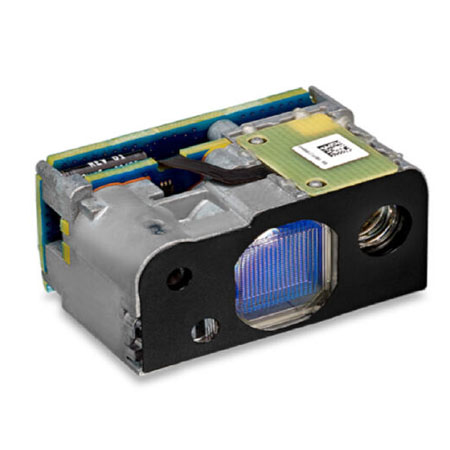

从手头的条码和文档到仓库货架上层的条码,采用 IntelliFocus™ 技术的 Zebra SE4850 长距扫描引擎利用智能自动对焦来快速确定条码距离,然后进行捕捉。可扫描从近距离到约 70 英尺/21.3 米范围内的条码,能够为多种工业应用提供灵活的扫描距离。PRZM 智能成像技术确保可靠的扫描。坚固构造为仓库、制造工厂和其他工业环境提供其所需的耐久性。多种解码选项使其能够轻松地集成到具有不同空间限制的多种设计中。SE4850 成像仪专为满足当今工业环境的苛刻需求而打造,能够为您的客户提升生产力。
zebra斑马SE4850长距扫描引擎模组特点:
出色的技术带来卓越的性能
IntelliFocus 技术助力远近不同的条码扫描
IntelliFocus™ 技术可采集不同工作范围内、手上或房间内等处于多种条件下的一维和二维条码。凭借可调照明和智能自动对焦,用户可获得快速高效的数据捕获体验。
出色的工作距离
两支 100 万像素成像仪具有卓越的工作距离,可在 3 英寸/7.6 厘米到 70 英寸/21.3 米的范围内工作。固定式近距离成像仪和可变焦式远距离成像仪可减少双成像仪重叠产生的盲点,在扫描距离内实现准确的条码采集效果。
高品质镜头
高品质镜头确保图像的质量,带来快速、可靠的解码效果。
照明系统
该光学技术减少对两种照明系统的需求,并减少所需的光量。可自动调整照明,扫描器距离条码越近,产生的光越少。效果如何? 在多种光照条件下都可以轻松地捕捉到多种条件的条码:从昏暗的库房角落,到明亮的阳光下,具备较低能耗和较长电池使用周期的设备主机均能够实现轻松采集。
坚固的工业级构造
您和您的客户可以放心依赖本产品在苛刻条件下的坚固性和可靠性。SE4850 采用坚固的全金属构造,并具有抵抗 2500G 冲击力的出色抗震能力,性能出色,适用于苛刻的工业环境。
易用性
自适应激光瞄准器模式,带来更简单的近距离和远距离扫描体验
专门设计的瞄准器模式,减少猜测扫描距离的烦恼。在标准扫描点的左右两侧有横线,即使是在 70 英寸/21.3 米的扫描距离下也能够轻松地看到。该模式也使得近距离扫描大型条码变得容易,将条码的位置放置在瞄准模式的外边缘内部,即可成功采集条码。明亮的激光瞄准器在多种光线环境下均可轻易看到。
Zebra 的 PRZM 智能成像解码技术
Zebra 的 PRZM 智能成像解码技术将部分解码过程下放到 ASIC,而不是处理器,从而大幅加快了解码时间。然后,PL5000 或 SDL 解码器可以解析并快速传输数据,使员工继续工作。
卓越的运动容错能力
实现出色的扫描速度,员工可减少扫描不同条码之间的等待时间,提高多个应用场景下的产出和生产率。
全向扫描
为用户带来“快指快扫”便捷性,减少浪费在将扫描器同条码对齐的时间。
轻松集成
选择您的解码选项
选择更适合您产品设计的解码器策略,包括硬件策略和软件策略。两种硬件选项满足不同需求:PL5000A MIPI 微型解码器主板适用于小型产品,而 PL5000C Ball Grid Array 可焊接在您的电路板上,从而为 Zebra 扫描功能与您的产品实现更深度的集成,还能够节省空间。Zebra 的专业软件解码选项几乎无需空间,可适用于多种设计。几乎无需购买并集成硬件,从而减少成本,加快上市,亦几乎无需为硬件供电,延长设备主机的电池使用周期。
实现多种工业应用场景
可为多种工业应用场景提供灵活性,这些场景包括:在生产线中采集条码,以确保在正确的时间使用正确的零件,或者在仓库中确保为订单分拣正确的物品,亦或是在卸货区扫描提货单,从而简化记录留存流程。由于您不再需要多种引擎来采集多种数据,您可以使用单一引擎实现标准化,从而简化产品开发,减少成本。
zebra斑马SE4850长距扫描引擎模组参数:
规格
物理参数
尺寸 |
0.75 英寸 高 x 1.5 英寸 宽 x 0.98 英寸 深 |
重量 |
1.41 +/- 0.07 盎司/40 +/- 2 克 |
接口 |
27 引脚 0.3 毫米间距 ZIF 连接器,MIPI |
使用环境
环境光 |
10,000 英尺烛光 (107,639 lux) |
工作温度 |
-4°F 至 140°F/-20°C 至 60°C |
存储温度 |
-40°F 至 158°F/-40°C 至 70°C |
湿度 |
5% 到 95%(无冷凝),不用于暴露操作 |
抗震能力 |
2000:G ±5%,多种安装表面,在 -20°C 至 |
电源 |
工作输入电压 |
性能参数
传感器分辨率 |
1280 水平 X 800 垂直像素 |
视域 |
远:水平:12°,垂直:7.6° |
偏移容差 |
±60° |
俯仰容差 |
±60° |
翻滚容差 |
360° |
瞄准元件 |
655 纳米激光 |
照明元件 |
超红 660 纳米 LED 灯 |
打印对比度低达 |
25% |
法规
Laser/LED 分类 |
激光:IEC60825:2014 2 类 |
环境 |
RoHS 合规 |
解码范围(典型工作范围)
码制/分辨率 |
近 — 远 |
10 密耳 Code 39 |
3.0 英寸/7.6 厘米* — 85.0 英寸/215.9 厘米 |
13 100% UPC |
3.5 英寸/8.9 厘米 — 100 英寸/254 厘米 |
15 密耳 Code 128 |
5.0 英寸/12.7 厘米* — 115 英寸/292.1 厘米 |
20 密耳 Code 39 |
3.0 英寸/7.62 厘米* — 180.0 英寸/457.2 厘米 |
40 密耳 Code 39 |
6.0 英寸/15.2 厘米* — 340.0 英寸/863.6 厘米** |
55 密耳 Code 39 |
7.0 英寸/17.8 厘米* — 430.0 英寸/1092.2 厘米** |
100 密耳 Code 39(纸质) |
15.0 英寸/38.1 厘米* — 840.0 英寸/2133.6 厘米** |
100 密耳 Code 128(反射式) |
20.0 英寸/50.8 厘米* — 840.0 英寸/2133.6 厘米** |
DataMatrix 10 |
5.0 英寸/12.7 厘米 — 45.0 英寸/114.3 厘米 |
DataMatrix 55 |
5.0 英寸/12.7 厘米 — 250.0 英寸/635.0 厘米 |
15 密耳 Code 128 |
8.0 英寸/20.3 厘米* — 110.0 英寸/279.4 厘米 |
* 取决于条码的宽度(较短的条码甚至能够在更近的距离内读取,而较宽的条码需要更远一些)。 |
zebra斑马SE4850长距扫描引擎模组应用:
运输和物流业、仓储业 、制造业
