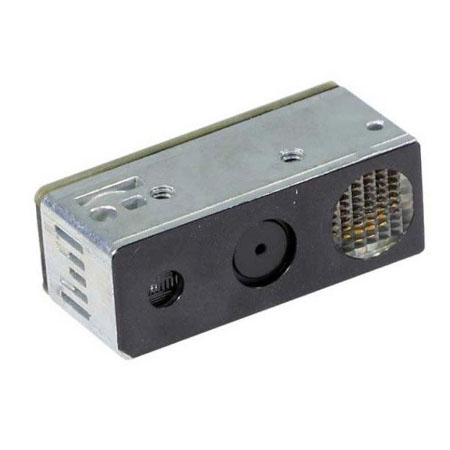

斑马SE4760 OEM一维/二维扫描引擎模块

斑马SE4760 的推出旨在为您的应用和客户提供其所需的在小空间内的扫描性能。这款高8.1 mm、重 0.2 盎司（5 克）的纤小轻薄的设备几乎可以适应任何场合。带有软件解码，可减少为电路板分配空间的情况，而部件数量更少则降低了成本并增加了利润。该产品可轻松用于室内和户外环境，帮助您打造适用于更多使用场景、更多环境的灵活设计，进而提升销量。我们专业的 OEM 团队向您提供你所需要的多种集成支持，让您可以更快地将设计推入市场。并且您能获得久经考验、出色的扫描技术，每天为多个行业应用的大量 OEM 设备供能。借助 Zebra 的 SE4760，将优异的性能快速、轻松、经济高效地集成到您的设计中的小巧空间内。

斑马SE4760 OEM一维/二维扫描引擎模块特点：

获取卓越扫描性能

全局快门技术

全局快门可快速捕获图像，快速采集条码图像。

优质镜头

优质镜头确保图像拥有出色质量。

PRZM 智能成像

面对质量较差和不清晰的条码，Zebra 的 PRZM 软件解码算法能够提供卓越性能，可靠扫描。

出色的移动适应性

首次通过读取率高，可让工作人员快速采集条码，即使在扫描器或条码移动时也影响较小。

视域更广

借助较大的“更佳扫描区域”，可轻松快速地采集较大条码和多个条码，用户采集条码时可减少移动设备。

出色的灵活性和可靠性

多处适用的设计

这款外观小巧但功能强大的扫描引擎高8.1 mm 、重 0.2 盎司（5 克），可适合多种狭小空间。

在多种光线下工作

激光对焦器可在多种光线环境下轻松对焦，室内外均可，甚至在强日光下也是如此。

借助软件解码尽可能降低空间需求

Zebra 的软件解码选项能够进一步节省空间并降低系统功耗需求，是小型设计的出色选择。

卓越的集成支持

凭借 Zebra 的专业 OEM 团队，我们的软件开发人员和销售工程师可灵活为您提供多种支持，助您将 SE4760 尽可能快速、高效地集成至您的设备。效果如何？更快投入市场。降低开发时间和成本。并增加利润。

斑马SE4760 OEM一维/二维扫描引擎模块参数：

物理参数

尺寸	0.32 in. 高 x 0.88 in. 宽 x 0.54 in. 深 8.1 mm 高 x 22.3 mm 宽 x 13.7 mm 深
重量	0.17 oz. +/- 0.008 oz./5.0 g +/- 0.25 g
界面	21 针 ZIF 连接器上的摄像头端口；MIPI 接口

用户环境

环境光	可达：107,639 勒克斯（阳光直射）
工作温度	-22°F 至 140°F/-30°C 至 60°C
存储温度	-40°F 至 158°F/-40°C 至 70°C
湿度	工作湿度：95% 相对湿度，在 140°F/60°C 温度条件下无冷凝储存湿度：85% 相对湿度，在 158°F/70°C 温度条件下无冷凝
抗震能力	在 -22°F/-30°C 和 140°F/60°C 条件下，2000 ± 100 g，½ sine，0.85 ± 0.1 msec 震动，+X、−X、+Y、−Y、+Z、−Z 方向，每个方向震动 6 次，共震动 36 次在 68°F/20°C 条件下，2500 ± 100 g，½ sine，0.70 ± 0.1 msec 震动，+X、−X、+Y、−Y、+Z、−Z 方向，每个方向震动 6 次，共震动 36 次
电源	引擎的工作输入电压：VCC = 3.3 +/- 0.3 V；VCC_ILLUM = 5.0 +/- 0.5 V；VDD_IO_HOST = 1.7 至 3.6 V 3.3 V(VCC = VDD_IO_HOST = 3.3 V)，开启照明和瞄准时的总电流为180 mA 5V(VCC_ILLUM = 5.0 V)，开启照明和瞄准时的总电流为400 mA（峰值）持续4ms，或 1,200 mA 持续 0.63 ms 在低功耗模式（空闲/休眠/待机）条件下的电流消耗 = 55mA / 0.55mA /<0.005 mA

性能参数

有效分辨率	768 x 480 像素
视域	水平：48°；垂直：30°
左右摆动公差	+/- 60°
前后摆动公差	+/- 60°
旋转公差	360°
焦距	距离引擎前面：7.00 in./17.8 cm
瞄准 VLD	655 nm 激光
照明	一只 (1) 暖白色 LED 灯

法规

分类	适合用于 CDRH II 级/IEC 825 2 级设备
电气安全	UL、VDE 和 CU 认证的激光组件
环境	RoHS 合规

解码范围（标准工作范围）1

码制/分辨率	近/远
Code 128：5 密耳	2.9 in./7.3 cm 至 7.2 in./18.3 cm
PDF417：5 密耳	3.1 in./7.8 cm 至 6.1 in./15.6 cm
PDF 417：6.67 密尔	2.5 in./6.4 cm 至 7.6 in./19.2 cm
DataMatrix：10 密耳	2.1 in./5.3 cm 至 8.3 in./21.0 cm
UPCA (100%)	1.6 in./4.1 cm 至 16.0 in./40.7 cm
Code 128：15 密耳	2.4 in./6.1 cm 至 18.8 in./47.8 cm
Code 39：20 密耳	1.6 in./4.1 cm 至 28.2 in./71.5 cm

斑马SE4760 OEM一维/二维扫描引擎模块应用：

移动数据终端、支付终端、移动销售点 (POS)、扫描底座、访问控制系统、自助终端等
