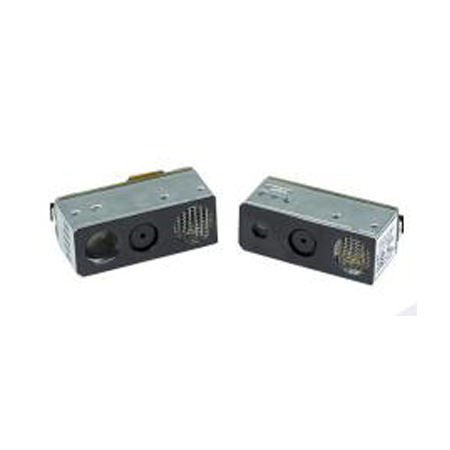

斑马SE4720/SE4770 OEM一维/二维扫描引擎
  • 产品说明
  • 主要特征
  • 技术指标
  • 适用行业
  • 斑马SE4720/SE4770 OEM 一维/二维扫描引擎 外形小巧、兼具强大灵活性和可靠性、性能出色

    选择适合您的产品设计的扫描引擎时,您想多样兼得:小巧的外形、出色的性能、易于集成及拥有满足产品和客户需求的多种选项。现在,Ze bra SE4720 和 SE4770 扫描引擎让您的想法成为可能。袖珍型扫描引擎几乎可嵌入任何产品内,从而轻松将成像功能集成至产品,打造更轻便 小巧的设备,满足您的需求。其采用的优异技术可实现出色扫描性能,这也是 Zebra 成为条码采集前沿品牌的核心优势。拥有适合您需求的多 种瞄准器类型、照明颜色、接口和解码器选项,可降低打造适合市场、用户和应用领域的出色设备的成本。袖珍型扫描引擎 Zebra SE4720/SE4770 能提供上述优势,让您的产品设计搭载前沿技术。

    斑马SE4720/SE4770 OEM一维/二维扫描引擎特点:

    获取卓越扫描性能

    全局快门技术

    全局快门可快速捕获图像,快速采集条码图像。

    优质镜头

    优质镜头确保图像拥有出色质量。

    百万像素传感器

    提供高分辨率,可捕获非常清晰的图像。

    PRZM 智能成像

    面对质量较差和不清晰的条码,PRZM 软件解码算法能够提供卓越性能,一次性扫描成功率高。

    出色的移动适应性

    一次性通过读取率高,可让工作人员快速采集条码,即使在扫描器或条码移动时也影响较小。

    视域更广

    借助较大的“出色扫描区域”,可轻松快速地采集较大条码和多个条码,用户移动设备来采集条码所需时间较少。

    出色的工作距离

    可采集 24 英寸/60 厘米之外的条码,让您能满足更多类型的用户和应用领域的需求。


    出色的灵活性

    多处适用的设计

    这款扫描引擎高度仅三分之一英寸(8.1 毫米),重量仅五分之一盎司(6 克),外形小巧但功能强大。它可以轻松集成到狭小空间,是薄款移动设备和底座、移动数据终端、手持式扫描器、自助终端、医疗和诊断仪器的出色选择。


    选择瞄准器类型:LED 或激光

    您的产品面向的市场通常决定了您需要的瞄准器类型。这也是此袖珍型扫描引擎系列提供 LED 和激光瞄准器两种类型的原因。SE4720 具有 LED 瞄准器,对于医疗保健等不适合使用激光的领域是出色选择。SE4770 提供激光瞄准器,适合用于较长距离或明亮光照的扫描条件,确保瞄准线在室内外的长距离范围可见。

    选择照明颜色和瞄准线颜色

    要选择能为客户提供出色扫描性能的照明颜色和瞄准线颜色,需要考虑要扫描的条码的类型和颜色。SE4720 LED 瞄准器提供白色照明和绿色瞄准点,或红色照明和红色瞄准点。SE4770 中的激光瞄准器提供白色和红色两种照明,且拥有醒目的红激光交叉瞄准线。

    选择接口

    这两款扫描引擎均支持普遍的 MIPI 接口和较为传统的并行接口。您可灵活选择适合您的应用的处理器,减少增加成本、集成时间或用于增加其他硬件组件的宝贵空间的情况。效果如何? 加快进入市场的时间,降低开发成本,提供更具竞争力的价格,获得丰厚利润。

    选择合适的解码选项

    选择 SE4720/SE4770 时,您还可以灵活选择适合您的产品设计(软件或硬件)的解码器策略。我们软件解码选项让您能够进一步节省空间,降低系统功率需求,是小型产品设计的出色选择。硬件选项包括三种可连接到主机的高性能双核心解码器。

    将条码扫描扩展到内容复杂的文档采集

    优异的聚焦、光学和照明系统使 SE4720/SE4770 还能采集到货证明、损坏索赔和文档的图像。借助 Zebra 的集成智能文档采集 (Intelligent Document Capture) 技术,您可以轻松采集高度清晰且可检索的文档。按一下按钮,该智能软件就能确定采集高质量图片的合适条件,从而得到清晰可辨认的结果。图像采集后,系统会自动分析采集的图片,并执行多项必要功能。这一过程持续时间很短,用户操作较少:减少图片中的阴影和噪点;图片已经过倾斜校正、旋转、亮化、锐化和裁剪。


    获得卓越可靠性

    扫描技术领域的前沿品牌提供的可靠技术

    选择 SE4720/SE4770,您即选择了一项久经考验的优异技术,省心省力。我们的 OEM 产品为全球几乎所有行业的多种应用场合的大量设备提供支持。除了能快速轻松集成到您的产品,Zebra 高度可靠、出色的数据采集技术等优势可提供出色性能,使您的产品拥有快速、经济、利润丰厚的优质数据采集解决方案。


    斑马SE4720/SE4770 OEM一维/二维扫描引擎参数:

    物理参数

    尺寸 0.32 英寸 (高)x 0.88 英寸 (宽)x 0.54 英寸 (厚)
    8.1 毫米(高)x 22.3 毫米(宽)x 13.7 毫米(厚)
    重量 0.17 盎司 +/- 0.008 盎司/4.85 克 +/- 0.25 克
    接口 SE4720:27 针 ZIF 连接器上的摄像头端口;支持并行接口或 MIPI 接口
    SE4770:21 针 ZIF 连接器上的摄像头端口;单独配置并行接口或 MIPI 接口

    用户环境

    环境光 可达:107,639 勒克斯(阳光直射)
    工作温度 -22°F 至 140°F/-30°C 至 60°C
    存储温度 -40°F 至 158°F/-40°C 至 70°C
    湿度 工作湿度:95% 相对湿度,在 140°F/60°C 温度条件下无冷凝
    储存湿度:85% 相对湿度,在 158°F/70°C 温度条件下无冷凝
    抗震能力 在 -22°F/-30°C 和 140°F/60°C 条件下,2000 ± 100 克,½ sine,0.85 ± 0.1 毫秒震动,+X、−X、+Y、−Y、+Z、−Z 方向,每个方向震动 6 次,共震动 36 次
    在 68°F/20°C 条件下,2500 ± 100 克,½ sine,0.70 ± 0.1 毫秒震动,+X、−X、+Y、−Y、+Z、−Z 方向,每个方向震动 6 次,共震动 36 次
    电源 引擎的工作输入电压:VCC = 3.3 +/- 0.3 V;VCC_ILLUM = 5.0 +/- 0.5 V;VDD_IO_HOST = 1.7 至 3.6 V
    在 180 mA 条件下开启照明和瞄准时的总电流消耗为 3.3 V (VCC = VDD_IO_HOST = 3.3 V)
    在 400 mA(峰值)条件下开启照明和瞄准 4 毫秒或 1,200 mA 条件下持续 0.63 毫秒的总电流消耗为 5 V (VCC_ILLUM = 5.0 V)
    在低功耗模式(空闲/休眠/待机)条件下的电流消耗 = 55mA / 0.55mA /<0.005 mA

    性能参数

    传感器分辨率 1280 x 800 像素
    视域 水平:48°,垂直:30°
    左右摆动公差 +/- 60°
    前后摆动公差 +/- 60°
    旋转公差 360°
    焦距 距离引擎前面:7.00 英寸/17.8 厘米
    瞄准 VLD SE4720:606 纳米橙色或 525 纳米绿色 LED
    SE4770:655 纳米激光
    照明 一只 (1) 660 纳米超红 LED 灯或一只 (1) 暧白 LED 灯

    法规

    分类 SE4770(激光瞄准):适合用于 CDRH II 级/IEC 825 2 级设备
    SE4720(LED 瞄准):根据 IEC/EN 62471 划分为风险豁免组
    电气安全

    SE4770(激光瞄准):UL、VDE 和 CU 认证的激光组件
    SE4720(LED 瞄准):符合 IEC/EN 60950-1 的 UL 认证的组件

    环境 RoHS 合规

    解码范围(标准工作范围)1

    码制/分辨率 近/远
    Code 39:3 密尔 3.0 英寸/7.6 厘米至 5.8 英寸/14.7 厘米
    Code 128:5 密尔 2.3 英寸/5.8 厘米至 9.8 英寸/24.9 厘米
    PDF417:5 密尔 3.0 英寸/7.6 厘米至 7.9 英寸/20.1 厘米
    PDF 417:6.67 密尔 2.5 英寸/6.3 厘米至 10.1 英寸/25.7 厘米
    DataMatrix:10 密尔 2.1 英寸/5.3 厘米至 11.0 英寸/27.8 厘米
    UPCA (100%) 1.6 英寸/4.1 厘米至 24.9 英寸/63.2 厘米
    Code 128:15 密尔 2.4 英寸/6.1 厘米至 27.8 英寸/70.6 厘米
    Code 39:20 密尔 1.6 英寸/4.1 厘米至 36.1 英寸/91.7 厘米
    QR 码:20 密尔 1.1 英寸/2.8 厘米至 17.5 英寸/44.5 厘米


    斑马SE4720/SE4770 OEM一维/二维扫描引擎应用:


    集成到狭小空间,是薄款移动设备和底座、移动数据终端、手持式扫描器、自助终端、医疗和诊断仪器
