zebra斑马PL5000系列解码器
  • 产品说明
  • 主要特征
  • 技术指标
  • 适用行业
  • 借助 PL5000 系列解码器,大幅度提升您的产品中 Zebra 扫描引擎的价值。您可为自己的产品选择合适引擎,PL5000 解码器有助于满足您的需求。PL5000 系列通过更短的解码时间、卓越的移动适应性和优异的条码和数据采集处理功能,以及支持更新的条码识别码制,大幅提升工作人员的效率。该系列提供可以嵌入多种产品的通用型号。该系列还支持 MIPI 接口或并行接口,您可以灵活选择Zebra 一维/二维成像仪。基于云的授权机制让您可以在不替换解码器的情况下添加更多功能。由于 PL5000 系列解码器与之前的产品尺寸一样,您可以轻松且经济地升级解码技术。借助 PL5000 系列解码器的灵活、优异解码功能,您可以为您和您的客户大幅提升 Zebra 扫描引擎的价值,令产品拥有更高性能。

    zebra斑马PL5000系列解码器特点:

    卓越的灵活性

    适用于多种产品设计的优异硬件解码器系列

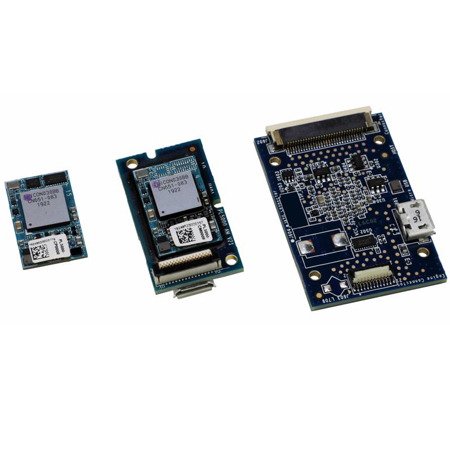

    PL5000 系列解码器能灵活适应您的产品中的可用空间。PL5000A 袖珍型解码器主板专为可嵌入空间非常狭小的产品而设计。PL5000B 标准尺寸解码器主板为可嵌入空间较大的产品而设计,而 PL5000C 球栅阵列封装 (BGA) 模块可以直接焊接至电路板上,让您可以将我们的数据采集技术设备深度嵌入您的产品,而只占用较小空间。

    固件升级实用工具

    更新的示例代码可让您轻松为您的设备构建固件升级功能。

    适用于多种 Zebra 扫描引擎的硬件解码器选项

    您可为自己的产品选择合适引擎,兼容的硬件解码器有助于满足您的需求。PL5000A 和 PL5000C 提供并行接口和 MIPI,支持 Zebra SE2100 价格实惠的成像引擎和出色的长范围成像引擎 Zebra SE4850。

    轻松增加功能——减少硬件购买

    优异的集成授权客户端让您可以快速访问许可功能,例如驾照解析。现在,您可减少另外购买的扫描引擎以添加适合自己产品设计的当前和未来功能,从而减少产品开发时间和成本。

    向后兼容性

    由于 PL5000 解码器与之前 PL3307 产品尺寸一样,您可以轻松且经济地升级解码技术。要利用优异的解码技术的优势,获得功能灵活性和码制支持,将 PL5000A、PL5000B 或 PL5000C 嵌入对应的 PL3307 型号分配的空间中即可实现,减少更改您的产品设计的情况。

    卓越的数据采集技术

    借助强大功能缩短解码时间,即使面临苛刻条件也影响较小

    PL5000 解码器搭载优异的双核心处理器,拥有更多内存和优异 ASIC,可以在更短时间进行解码,即使是对于受损、打印不清和低对比度条码或在光线不足条件下依然可以完成任务。

    支持 Digimarc

    PL5000系列支持Digimarc,这是一种“墙纸风格”的数字水印隐形条形码符号,旨在为收银员等提供快速、简单的条形码扫描。

    按一下扫描开关,即可采集并处理多个条码

    支持 Multi-Code Data Formatting(一种 DataCapture DNA 工具),一次操作即可采集单个标签上的多个或仅所需条码,并将数据正确格式化以便主机应用程序处理,进而按照该应用程序要求的顺序输出条码。

    采集照片、文档等

    由于 PL5000 系列还可以采集照片、视频、签名、OCR 和文档,您可以轻松利用您的产品采集能为您的客户带来更多价值的信息。Zebra 的集成智能文档采集 (Intelligent Document Capture) 技术可以实现高度清晰且可检索的文档的采集,是电子记录保存的出色选择。按一下按钮,该智能软件就能确定采集高质量图片的合适条件,从而得到清晰可辨认的结果。系统会自动分析采集的图片,并快速执行多项必要功能,用户操作较少:减少图片中的阴影和噪点;图片已经过倾斜校正、旋转、亮化、锐化和裁剪。


    zebra斑马PL5000系列解码器参数:

    物理参数

    尺寸 PL5000A-并口/PL5000A-MIPI:
    0.65 英寸 (高)x 1.19 英寸 (宽)x 0.33 英寸 (厚)
    16.40 毫米(高)x 30.12 毫米(宽)x 8.4 毫米(厚)
    PL5000B:1.05 英寸 (高)x 1.53 英寸 (宽)x 0.25 英寸 (厚)
    26.6 毫米(高)x 38.74 毫米(宽)x 6.23 毫米(厚)
    PL5000B-USB:1.05 英寸 (高)x 1.53 英寸 (宽)x 0.29 英寸 (厚)
    26.6 毫米(高)x 38.74 毫米(宽)x 7.35 毫米(厚)
    PL5000C-并口/PL5000C-MIPI:
    0.47 英寸 (高)x 0.75 英寸 (宽)x 0.11 英寸 (厚)
    12.0 毫米(高)x 19.0 毫米(宽)x 2.82 毫米(厚)
    重量 PL5000A-并口/PL5000A-MIPI:
    0.119 盎司/0.121 盎司;3.40 克/3.44 克
    PL5000B:0.20 盎司/5.61 克
    PL5000B-USB:0.22 盎司/6.17 克
    PL5000C:0.04 盎司/1.0 克
    物理主机接口 PL5000A-并口:31 针 ZIF 主机连接器(0.3 毫米针距),Micro USB B 型接口
    PL5000A-MIPI:31 针 ZIF 主机连接器
    (0.3 毫米针距),Micro USB B 型接口
    PL5000B:30 针 ZIF 主机连接器
    (0.5 毫米针距),Micro USB B 型接口
    PL5000B-USB:30 针 ZIF 主机连接器
    (0.5 毫米针距),Micro USB B 型接口
    PL5000C-并口/PL5000C-MIPI:
    104 焊珠 BGA 封装元器件

    性能参数

    码制 一维:多种一维码、Digimarc
    二维:PDF417、MicroPDF417、Datamatrix、QR码、Micro QR Code、Aztec、复合码、TLC-39、MaxiCode、Dotcode;Grid Matrix
    邮政编码:US PostNet、US Planet、UK Postal、Australian Postal、Japan Postal、Dutch Postal (KIX)、Mailmark
    图片文件格式 BMP、TIFF、JPEG
    成像仪引擎支持 PL5000A-并口:SE3300、SE4710、SE4720、SE4750、SE4770
    PL5000A-MIPI:SE2100、SE4850
    PL5000B:SE3300、SE4710、SE4720、SE4750、SE4770
    PL5000B-USB:SE4720、SE4770
    PL5000C-并口:SE3300、SE4710、SE4720、SE4750、SE4770
    PL5000C-MIPI:SE2100、SE4850
    主机接口 串行接口、USB

    用户环境

    工作温度 -22°F 至 140°F/-30°C 至 60°C
    存储温度

    -40°F 至 158°F/-40°C 至 70°C

    湿度 工作湿度:95% 相对湿度,在 140°F/60°C 温度条件下无冷凝
    储存湿度:85% 相对湿度,在 158°F/70°C 温度条件下无冷凝
    抗震能力 2500 G ±5%,多种安装表面,在 73°F/23°C 条件下,时长 0.7 ± 0.05 毫秒
    2000 G ±5%,多种安装表面,在 -22°F/-30°C 和 140°F/60°C 条件下,时长 0.85 ± 0.05 毫秒
    电源 工作输入电压:引擎:3.3V ±10% 或 5V ±10%
    电流消耗(使用 SE4750 引擎的 PL5000B-并口):
    • 455 mA RMS 工作电流,3.3V 输入电压

    • 320 mA RMS 工作电流,5.0V 输入电压

    法规

    环境 RoHS 合规


    zebra斑马PL5000系列解码器应用:


    医疗保健、交通运输业、零售业、制造业、现场移动化、仓库管理、酒店业
