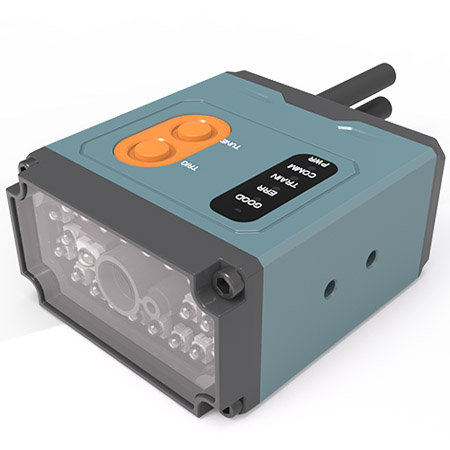

新大陆NLS-SOLDIER160固定式工业扫描器
  • 产品说明
  • 主要特征
  • 技术指标
  • 适用行业
  • 资源下载
  • 全新的固定式工业条码扫描器 NLS-Soldier 160 采用新一代工业解码算法,拥有卓越的条码读取性能,可快速识读镭雕、打点等直接元件标识(DPM)条码,并且内置灵活且功能强大的红色环形光源和白色点光源,可以适应不同的扫描场景。它体积小巧,适合用在较为紧凑的工业环境中,IP65 的防护等级保证了它可以处理各种恶劣复杂的工作环境。另外,Soldier 160 集成了以太网端口,RS232 端口以及 USB 端口,并支持 IO 输入输出端口,满足用户不同应用环境下的多种接口配置需求,是应用在电子、汽配、金属制造业、新能源等行业的理想产品。

    新大陆NLS-SOLDIER160固定式工业扫描器特点:


    • ◆ 卓越的 DPM 解码能力

    采用新一代工业解码算法,对镭雕、打点等直接元件标识(DPM)条码都具有强大的解码能力。

    • ◆ 创新的光源照明系统

    提供红色环形光源与白色点光源,可以根据场景进行成像区域配光,满足不同的材质(反光)、形态(曲面)、背景与条码颜色的各类复杂的扫码需求。卓越的解码能力与光源设计确保了高速的移动读码能力。

    • ◆ 高分辨率图像传感器

    采用 1280 × 960 高分辨低噪声图像传感器,提升条码识别精度。

    • ◆ 简单快速的配置方式

    通过配置软件 NSet,可以对扫描器的功能进行多样化的配置,包括组网、多码、通讯等功能。

    • ◆ 高防护等级与紧凑尺寸

    具备 IP65 防护等级,小尺寸设计,适合于环境复杂以及较为紧凑的工业环境中。

    • ◆ 多种型号满足多场景

    提供 NHD, SER, NER 等多种距离及角度版本,可满足不同的应用需求。


    新大陆NLS-SOLDIER160固定式工业扫描器参数:


    扫描性能

    像传感器


    CMOS

    像素


    1280 × 960

    照明


    红色环形光源/白色点光源

    对焦


    单点激光650nm

    识读码制

    2D

    QR Code, Data Matrix, PDF417QR Code, Data Matrix, PDF417, Micro QR.

    1D

    EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Code 128, Code 39, Code 93, Codabar, UCC/EAN 128, AIM128, Interleaved 2 of 5, ITF-14, ITF-6, Standard 2 of 5, Matrix 2 of 5 , COOP 25, Industrial 2 of 5, Plessey, MSI Plessey, ISBT128, Deutsche14, Deutsche12, Code 11.

    识读精度


    2mil

    典型识读景深

    型号:

    Soldier160N-HD

    Soldier160N-ER

    Soldier160S-ER

    QR(3.33mil)

    50-65mm

    --

    --

    QR(5mil)

    35-79mm

    90-130mm

    190-250mm

    QR(10mil)

    25-110mm

    60-190mm

    160-310mm

    Data Matrix(3.33mil)

    45-70mm

    --

    --

    Data Matrix(5mil)

    36-85mm

    70-140mm

    180-265mm

    Data Matrix(10mil)

    25-110mm

    50-210mm

    150-345mm

    Code39(1.67mil)

    43-65mm

    --

    --

    Code39(3.33mil)

    40-80mm

    70-150mm

    185-285mm

    Code39(5mil)

    30-95mm

    60-230mm

    165-370mm

    EAN13(13mil)

    40-130mm

    35-350mm

    95-500mm

    运动容差


    最高2m/s

    条码灵敏度

    倾斜(pitch)

    ±50°

    旋转(tilt)

    360°

    偏转(skew)

    ±60°

    视场角度


    Soldier160N-HD:水平41°,垂直31°

    Soldier160S-ER:水平25°,垂直18.5°

    符号反差


    ≥25%

    机械/

    电气参数

    通讯接口


    RS-232,USB,10M/100M 以太网

    外观尺寸(mm)


    45(W)×52(D)×25(H)

    重量


    260g

    提示方式


    蜂鸣器,指示灯

    工作电压


    10~30VDC

    额定功耗


    红光1.92W(典型值) 白光1.68W (典型值)

    电流@24V DC

    电力消耗

    最高 150mA ,3.6W

    待机电流

    60mA

    环境参数

    工作温度


    -20℃~+50℃

    存储温度


    -40℃~+70℃

    相对湿度


    5%~95%(无凝结)

    静电防护


    ±16kV(空气放电) ±8kV(直接放电)

    防护等级


    IP65

    国际认证


    FCC Part15 Class B, CE EMC Class

    配件列表

    数据线

    以太网线

    以太网数据线,用来连接本机和网络端口


    USB+RS232+I/0端子

    三合一数据线,用来连接本机和I/0输入输出

    适配器

    输入100~240V 输出DC 24V/1.5A


    NLS-SOLDIER160固定式工业扫描器应用:

    电子、汽配、金属制造业、新能源等行业
