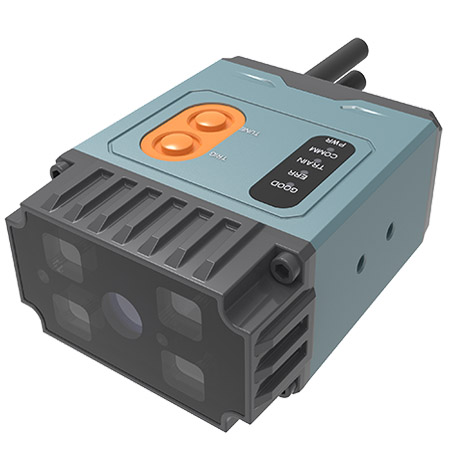

全新的固定式工业条码扫描器 NLS-Soldier 180 采用新一代工业解码算法,拥有卓越的条码读取性能,可快速识读镭雕、打点等直接元件标识(DPM)条码。NLS-Soldier 100/ NLS-Soldier 160 内置灵活且功能强大的红色环形光源和白色点光源,NLS-Soldier 180 内置红色高亮点光源,可以适应不同的扫描场景。它体积小巧,适合用在较为紧凑的工业环境中,IP65的防护等级保证了它可以处理各种恶劣复杂的工作环境。另外,Soldier 100 系列产品集成了以太网端口,RS232 端口以及USB 端口,并支持 IO 输入输出端口,满足用户不同应用环境下的多种接口配置需求,是应用在电子、汽配、金属制造业、新能源等行业的理想产品。
NLS-SOLDIER180固定式工业条码扫描器特点:
◆ 优异的液态自动对焦技术
通过液态镜头自动调焦,Soldier180 可实现快速有效的对焦控制,实现读取的高度灵活性。
◆ 卓越的 DPM 解码能力
Soldier180 提供 130 万像素高分辨率传感器,内置红色高亮 LED 光源,并且采用新一代工业解码算法,对镭雕、打点等直接元件标识(DPM)条码都具有强大的解码能力。
◆ 丰富的通讯接口
集成了以太网/RS232/USB 接口,并支持 IO 端口输入输出。
◆ 快速且丰富的配置方式
通过软件 NSet,可以对扫描器进行多样化的配置,包括组网、多码、通讯等功能,并在设备上和软件中配备强大的 AutoLearn 自学习功能,可以达到一键式完成图像和调焦设置,极大地提高了读码器配置的便利性。
◆ 高防护等级与紧凑尺寸
具备 IP65 防护等级,小尺寸设计,适合于环境复杂以及较为紧凑的工业环境中。
◆ 多种型号满足多场景
通提供 Soldier180N 及 Soldier180S 两种角度版本,以及对应小角度偏振版本,可满足不同的应用需求。
新大陆NLS-SOLDIER180固定式工业条码扫描器参数:
扫描性能 |
图像传感器 |
CMOS |
||||
像素 |
1280 × 960 |
|||||
照明 |
红色高亮光源 |
|||||
对焦 |
单点激光650nm |
|||||
识读码制 |
2D |
QR Code, Micro QR, Data Matrix, PDF417 |
||||
1D |
EAN-13,EAN-8,UPC-A,UPC-E,ISSN,ISBN,Codabar,Code128,Code93, ITF-6,ITF-14,Interleaved 2 of 5,Industrial 2 of 5,Standard 2 of 5,Matrix 2 of 5, Code 39,Code 11,MSI-Plessey, Plessey, Deutsche14, Deutsche12. |
|||||
识读精度 |
≥2mil |
|||||
典型识读景深 |
型号: |
NLS-Soldier180N |
NLS-Soldier180S |
|||
物距/mm |
1Dmin.code |
2Dmin.code |
1Dmin.code |
2Dmin.code |
||
40 |
2 mil |
3 mil |
2 mil |
2 mil |
||
65 |
3 mil |
4 mil |
2 mil |
2 mil |
||
80 |
4 mil |
5 mil |
2 mil |
2 mil |
||
105 |
4 mil |
7 mil |
3 mil |
3 mil |
||
150 |
4 mil |
10 mil |
3 mil |
4 mil |
||
190 |
5 mil |
10 mil |
3 mil |
4 mil |
||
225 |
5 mil |
12 mil |
3 mil |
4 mil |
||
375 |
8 mil |
15 mil |
4 mil |
7 mil |
||
500 |
12 mil |
20 mil |
6 mil |
10 mil |
||
1000 |
25 mil |
40 mil |
15 mil |
20 mil |
||
运动容差 |
最高2m/s |
|||||
条码灵敏度 |
倾斜(pitch) |
±45° |
||||
旋转(tilt) |
360° |
|||||
偏转(skew) |
±45° |
|||||
视场角度 |
NLS-Soldier180N:水平38°垂直28.7° NLS-Soldier180S:水平15.2°垂直11.3° |
|||||
符号反差 |
≥25% |
|||||
机械/ 电气参数 |
通讯接口 |
RS-232,USB,10M/100M 以太网 |
||||
外观尺寸(mm) |
45(W)×59.2(D)×25(H) |
|||||
重量 |
192g |
|||||
提示方式 |
蜂鸣器,指示灯 |
|||||
工作电压 |
10~30VDC |
|||||
电流@24V DC |
电力消耗 |
典型 120mA(2.88W)最高 180mA(4.32W) |
||||
待机电流 |
60mA |
|||||
环境参数 |
工作温度 |
-20℃~+50℃ |
||||
存储温度 |
-40℃~+70℃ |
|||||
相对湿度 |
5%~95%(无凝结) |
|||||
静电防护 |
±16kV(空气放电) ±8kV(直接放电) |
|||||
防护等级 |
IP65 |
|||||
国际认证 |
FCC Part15 Class B, CE EMC Class B, RoHS,光生物安全 |
|||||
配件列表 |
数据线 |
以太网线 |
以太网数据线,用来连接本机和网络端口 |
|||
USB+RS232+I/0端子 |
三合一数据线,用来连接本机和I/0输入输出 |
|||||
适配器 |
输入100~240V 输出DC 24V/1.5A |
新大陆NLS-SOLDIER180固定式工业条码扫描器应用:
电子、汽配、金属制造业、新能源
