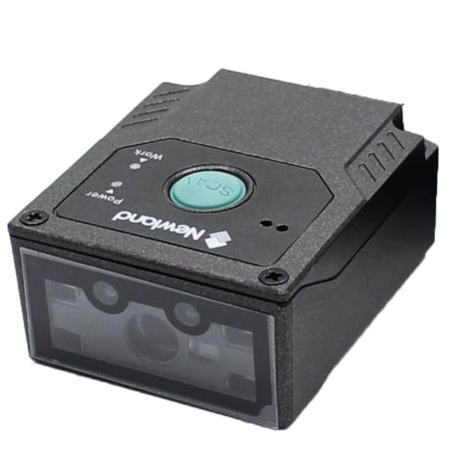

新大陆NLS-FM430固定式二维扫描模块
新大陆NLS-FM430固定式二维扫描模块
  • 产品说明
  • 主要特征
  • 技术指标
  • 适用行业
  • 资源下载
  • 新大陆NLS-FM430固定式条码扫描器能快速地识读纸张/屏幕的一维/二维条码。该产品拥有红外/光感双重触发模式,自动曝光控制,低功耗,IP54防护等级,1.5米抗跌落。适合嵌入在快递柜、检票机、展示亭等各类自助柜应用设备。

    新大陆NLS-FM430固定式二维扫描模块

    产品特点:

    ◆红外/光感双重触发模式

    红外感应模块与光感应模块同时并存,当被扫描物体靠近扫描窗口时,设备瞬间启动并进行快速识读。

    ◆自动曝光控制

    设备上的传感器可根据条码反射回来的光线强弱自动调整补光亮度。

    ◆IP54防护等级

    防止外物侵入,防止各个方向飞溅而来的水,侵入设备而造成损坏。

    ◆卓越的一维/二维条码识读性能

    采用自主研发的核心解码技术,可以快速识读各类一维/二维条码和各类贴膜的大数据量屏幕二维条码。

    ◆1.5米抗跌落

    6个面不低于1.5米的水泥地面跌落(六面各三次)。


    新大陆NLS-FM430固定式二维扫描模块参数:


    硬件参数

    图像传感器


    CMOS

    像素


    960 × 640

    照明


    白光LED(400nm~750nm)

    对焦


    绿光LED(510nm~540nm)

    识读码制

    2D

    PDF417, QR Code, DataMatrix, AZTEC, 汉信码, Maxicode, Micro QR, Micro PDF417, GM , Code One, etc.

    1D

    EAN13, EAN8, UPCA, UPCE, Code 128, Code 39, Codabar, UCC/EAN 128, RSS, Interleaved 25, ITF14, ITF6, Standard 25, Matrix 25, COOP 25, Industrial 25, Plessey, MSI Plessey, Code 11, Code 93, Code 49, Code 16K, etc.

    识读精度*


    ≥3mil

    典型识读景深*

    EAN-13(13mil)

    55-350mm

    PDF 417(6.7mil)

    45-130mm

    Code 39(5mil)

    45-145mm

    Data Matrix(10mil)

    45-150mm

    QR Code(15mil)

    45-190mm

    识读模式


    感应识读、触发识读

    条码灵敏度**

    倾斜(pitch)

    ±50°

    旋转(tilt)

    360°

    偏转(skew)

    ±55°

    视场角度


    H35°,V22°

    符号反差*


    ≥25%

    机械/

    电气参数

    通讯接口


    RS-232,USB

    外观尺寸(mm)


    41.5(W)×49.5(D)×24.5(H)

    重量


    75g

    提示方式


    蜂鸣器、指示灯

    工作电压


    5 VDC±5%

    电流@5 VDC

    工作电流

    214mA(典型值),269mA(最大值)

    待机电流

    82mA(典型值)

    环境参数

    工作温度


    -20℃~+60℃

    存储温度


    -40℃~+70℃

    相对湿度


    5%~95%(无凝结)

    静电防护


    ±14 kV(空气放电),±8 kV(直接放电)

    跌落高度


    1.5米(六面各三次)

    防护等级


    IP54

    国际认证


    FCC Part15 ClassB,CE EMC ClassB

    配件列表

    数据线

    USB

    RS-232

    USB数据线,用来连接本机和信息接收主机

    RS-232数据线,用来连接本机和信息接收主机

    电源适配器


    5V电源适配器,配合RS-232数据线给设备供电


    *测试条件:环境温度=23℃;环境照度=300 LUX白炽灯;使用新大陆制定的测试样码

    **测试条件:测试距离=(最小景深+最大景深)/2; 环境温度=23℃;环境照度=300 LUX白炽灯

    2D:QR CODE; 10 Bytes; 最小条空宽度=15 mil; PCS=0.8;

    *规格如有更改,恕不另行通知*


    新大陆NLS-FM430固定式二维扫描模块应用:

    适合嵌入在快递柜、检票机、展示亭等各类自助柜应用设备。
