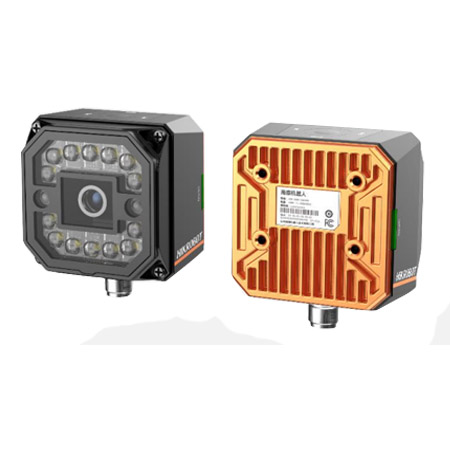

海康MV-SCC010M-08M-WBN 500万像素8mm镜头工业相机

海康MV-SCC010M 500 万像素 1/1.7"视觉传感器

MV-SCC010M 视觉传感器内部植入高精度高效率视觉算法，可实现计数、有无、测量、识别等功能。可通过 SCMVS 进行监视和操作，通过 RS-232、以太网输出工具结果，通过 IO 与上下游工序配合。支持视觉工具多种结果输出以及自定义结果文本输出。

订货型号：

8 mm 焦距视觉传感器：MV-SCC010M-08M-WBN

12.4 mm 焦距视觉传感器：MV-SCC010M-12M-WBN

16 mm 焦距视觉传感器：MV-SCC010M-16M-WBN

海康MV-SCC010M-08M-WBN 500万像素8mm镜头工业相机特点：

采用嵌入式硬件平台，可进行高速的图像处理

植入高精度定位、测量、识别算法，可实现计数、缺陷、有无、定位等功能

IO接口丰富，可接入多路输入、输出信号

状态指示灯丰富，可实时查看设备状态，方便调试与维护

光源设计巧妙，确保照明区域亮度均匀

支持RS-232、TCP、UDP、FTP、ModBus、PROFINET、EtherNet/IP等多种通讯模式

海康MV-SCC010M-08M-WBN 500万像素8mm镜头工业相机参数：

型号	型号	MV-SCC010M-08M-WBN
型号	名称	SCC视觉传感器，8mm镜头，500万像素，黑白，电动调焦
工具	视觉工具	计数：斑点计数、边缘计数、图案计数缺陷：异常检测有无：圆有无、直线有无、斑点有无、边缘有无、图案有无定位：标定、定位、位置修正逻辑：分支控制、条件判断、逻辑判断、组合判断、字符比较、变量计算测量：线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、灰度面积、直线角度、节距检测识别：字符识别、码识别
	方案能力	支持方案导入/导出，最多可存储32个方案，40个模块
	通讯协议	RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP
相机	传感器类型	CMOS，全局快门
	像元尺寸	3.2 µm × 3.2 µm
	靶面尺寸	1/1.7"
	分辨率	2368 × 1760
	最大采集帧率	30 fps
	动态范围	71.4 dB
	信噪比	41 dB
	增益	0~18 dB
	曝光时间	16 μs~1 sec
	像素格式	Mono 8
	黑白/彩色	黑白
电气特性	数据接口	Fast Ethernet（100Mbit/s）
	数字I/O	17-pin M12接口提供供电、以太网、数字IO、串口功能：2个输入信号（Line0/1），3个输出信号（Line5/6/7），3个可配置输入输出（Line2/3/4），1个外部按钮输入（BUTTON）输出信号的NPN或PNP类型可配
	供电	24 VDC
	最大功耗	48 W@24 VDC
结构	镜头接口	M12-mount，机械对焦
	焦距	8 mm
	镜头罩	透明镜头罩，可选购半偏振镜头罩或全偏振镜头罩
	光源	14颗LED：白色（默认出厂）/红色/蓝色/近红外
	指示灯	电源指示灯PWR，网络指示灯LNK，状态指示灯STS，结果显示指示灯OK/NG
	外形尺寸	65.2 mm × 65.2 mm × 47 mm
	重量	约280 g
	IP防护等级	IP67（正确安装镜头以及线缆的情况下）
	温度	工作温度0~50℃，储藏温度-30~70℃
	湿度	20%~95%RH无冷凝
一般规范	软件	SCMVS
一般规范	认证	CE，KC

海康MV-SCC010M-08M-WBN 500万像素8mm镜头工业相机应用：

3C，食药品，汽车零配件
