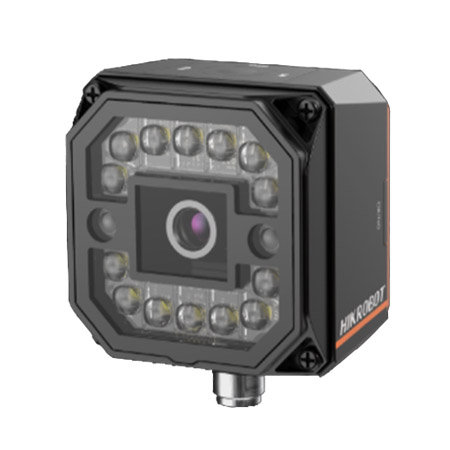

海康MV-SCC007C 160 万像素 1/2.9"视觉传感器
MV-SCC007C 视觉传感器内部植入高精度高效 率视觉算法,可实现计数、有无、测量、识别等 功能。可通过 SCMVS 进行监视和操作,通过 RS-232、以太网输出工具结果,通过 IO 与上下 游工序配合。支持视觉工具多种结果输出以及 自定义结果文本输出。
订货型号:
6mm 焦距视觉传感器:MV-SCC007C-06M-WBN
12.4mm 焦距视觉传感器:MV-SCC007C-12M-WBN
14.8mm 焦距视觉传感器:MV-SCC007C-15M-WBN
海康MV-SCC007C-06M-WBN 160万像素工业相机特点:
采用嵌入式硬件平台,可进行高速的图像处理
植入高精度定位、测量、识别算法,可实现计数、缺陷、有无、定位等功能
IO接口丰富,可接入多路输入、输出信号
状态指示灯丰富,可实时查看设备状态,方便调试与维护
光源设计巧妙,确保照明区域亮度均匀
支持RS-232、TCP、UDP、FTP、ModBus、PROFINET、EtherNet/IP等多种通讯模式
海康威视MV-SCC007C-06M-WBN 160万像素工业相机参数:
型号 | 型号 | MV-SCC007C-06M-WBN |
名称 | SCC视觉传感器,6mm镜头,160万像素,彩色,电动调焦 | |
工具 | 视觉工具 | 计数:斑点计数、边缘计数、图案计数 缺陷:异常检测 有无:圆有无、直线有无、斑点有无、边缘有无、图案有无 定位:标定、定位、位置修正 逻辑:分支控制、条件判断、逻辑判断、组合判断、字符比较、变量计算 测量:颜色面积、线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、灰度面积、直线角度、节距检测 识别:字符识别、颜色比较、码识别、颜色识别 |
方案能力 | 支持方案导入/导出,最多可存储32个方案,40个模块 | |
通讯协议 | RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP | |
相机 | 传感器类型 | CMOS,全局快门 |
像元尺寸 | 3.45 µm × 3.45 µm | |
靶面尺寸 | 1/2.9" | |
分辨率 | 1408 × 1024 | |
最大采集帧率 | 60 fps | |
动态范围 | 71.4 dB | |
信噪比 | 41 dB | |
增益 | 0~15 dB | |
曝光时间 | 16 μs~1 sec | |
像素格式 | RGB 8,Mono 8 | |
黑白/彩色 | 彩色 | |
电气特性 | 数据接口 | Fast Ethernet(100Mbit/s) |
数字I/O | 17-pin M12接口提供供电、以太网、数字IO、串口功能:2个输入信号(Line0/1),3个输出信号(Line5/6/7),3个可配置输入输出(Line2/3/4),1个外部按钮输入(BUTTON) 输出信号的NPN或PNP类型可配 |
|
供电 | 24 VDC | |
最大功耗 | 48 W@24 VDC | |
结构 | 镜头接口 | M12-mount,机械对焦 |
焦距 | 6 mm | |
镜头罩 | 透明镜头罩,可选购半偏振镜头罩或全偏振镜头罩 | |
光源 | 14颗LED:白色(默认出厂)/红色/蓝色 | |
指示灯 | 电源指示灯PWR,网络指示灯LNK,状态指示灯STS,结果显示指示灯OK/NG | |
外形尺寸 | 65.2 mm × 65.2 mm × 47 mm | |
重量 | 约280 g | |
IP防护等级 | IP67(正确安装镜头以及线缆的情况下) | |
温度 | 工作温度0~50℃,储藏温度-30~70℃ | |
湿度 | 20%~95%RH无冷凝 | |
一般规范 | 软件 | SCMVS |
认证 | CE,KC |
海康MV-SCC007C-06M-WBN 160万像素工业相机行业:
3C,食药品,汽车零配件、仓库
