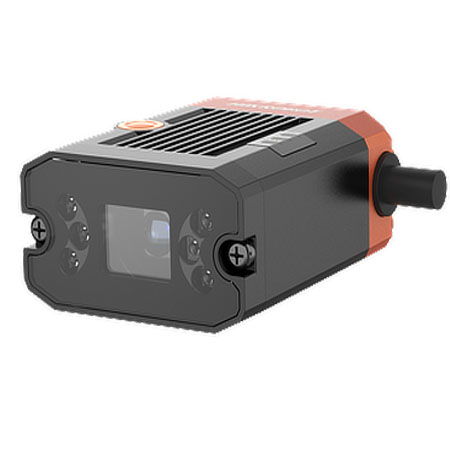

海康MV-SCB007EC-08S-WBN 160万像素智能工业相机

MV-SCB007EC 视觉传感器内部植入高精度高效率视觉算法，可实现计数、有无、测量、识别等功能。可通过 SCMVS 进行监视和操作，通过 RS-232、以太网输出工具结果，通过 IO 与上下游工序配合。支持视觉工具多种结果输出以及自定义结果文本输出。

订货型号：

8 mm 焦距视觉传感器：MV-SCB007EC-08S-WBN

12 4 mm 焦距视觉传感器：MV-SCB007EC-12S-WBN

14.8 mm 焦距视觉传感器：MV-SCB007EC-15S-WBN

海康MV-SCB007EC-08S-WBN 160万像素智能工业相机特点：

 采用嵌入式硬件平台，可进行高速的图像处理

 植入高精度定位、测量、识别算法，可实现计数、有无、测量、识别等功能

 IO 接口丰富，可接入多路输入、输出信号

 状态指示灯丰富，可实时查看设备状态，方便调试与维护

 光源设计巧妙，确保照明区域亮度均匀

 支持 RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP 等多种通讯模式

海康MV-SCB007EC-08S-WBN 160万像素智能工业相机参数：

型号	型号	MV-SCB007EC-08S-WBN
型号	名称	SCB视觉传感器，8mm镜头，160万像素，彩色，手动调焦
工具	视觉工具	计数：斑点计数、边缘计数、图案计数有无：圆有无、直线有无、斑点有无、边缘有无、图案有无定位：位置修正逻辑：条件判断、逻辑判断、字符比较、变量计算测量：线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、灰度面积、直线角度、节距检测、颜色面积识别：字符识别、颜色比较、注册分类
	方案能力	支持方案导入/导出，最多可存储8个方案，40个模块
	通讯协议	RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP
相机	传感器类型	CMOS，全局快门
	像元尺寸	3.45 µm × 3.45 µm
	靶面尺寸	1/2.9"
	分辨率	1408 × 1024
	最大采集帧率	60 fps
	动态范围	71.4 dB
	信噪比	41 dB
	增益	0 ~ 15 dB
	曝光时间	16 μs ~ 1 sec
	像素格式	Mono 8，RGB 8
	黑白/彩色	彩色
电气特性	数据接口	Fast Ethernet（100Mbit/s）
	数字I/O	17-pin M12接口提供供电、以太网、数字IO、串口功能：包含1路输入（Line2），2路可配置I/O（Line0/1），1路输出（Line3）；1路RS-232 支持通过侧面按钮触发设备
	供电	12 ~ 24 VDC
	最大功耗	22 W@24VDC
结构	镜头接口	M12-mount，手动调焦
	焦距	8 mm
	镜头罩	透明镜头罩
	光源	白光
	指示灯	电源指示灯PWR，网络指示灯LNK，状态指示灯STS
	外形尺寸	46 mm × 57.6 mm × 25 mm
	重量	约220 g
	IP防护等级	IP65
	温度	工作温度0 ~ 50℃，储藏温度-30 ~ 70℃
	湿度	20% ~ 95%RH无冷凝
一般规范	软件	SCMVS
一般规范	认证	CE，KC

海康MV-SCB007EC-08S-WBN 160万像素智能工业相机应用：

3C，食药品，汽车零配件
