海康威视MV-SCB003EC 40万彩色视觉传感器

MV-SCB003EC 视觉传感器内部植入高精度高效率视觉算法，可实现计数、有无、测量、识别等功能。可通过 SCMVS 进行监视和操作，通过 RS-232、以太网输出工具结果，通过 IO 与上下游工序配合。支持视觉工具多种结果输出以及自定义结果文本输出。

海康MV-SCB003EC 视觉传感器订货型号：

8mm 焦距视觉传感器：MV-SCB003EC-08S-WBN

12.4 mm 焦距视觉传感器：MV-SCB003EC-12S-WBN

14.8 mm 焦距视觉传感器：MV-SCB003EC-15S-WBN

海康威视MV-SCB003EC 40万彩色视觉传感器特点：

采用嵌入式硬件平台，可进行高速的图像处理

植入高精度定位、测量、识别算法，可实现计数、有无、测量、识别等功能

IO 接口丰富，可接入多路输入、输出信号

状态指示灯丰富，可实时查看设备状态，方便调试与维护

光源设计巧妙，确保照明区域亮度均匀

支持 RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP 等多种通讯模式

海康威视MV-SCB003EC 40万彩色视觉传感器参数：

型号参数	MV-SC2004EC-08S-WBN	MV-SC2004EC-12S-WBN	MV-SC2004EC-15S-WBN
	40 万像素 1/2.9" 视觉传感器
工具
视觉工具	计数：斑点计数、边缘计数、图案计数有无：圆有无、直线有无、斑点有无、边缘有无、图案有无定位：位置修正逻辑：条件判断、逻辑判断、字符比较、变量计算测量：线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、灰度面积、直线角度、节距检测、颜色面积识别：字符识别、颜色比较、注册分类
方案能力	支持方案导入/导出，最多可存储 8 个方案，40 个模块
通讯协议	RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP
相机
传感器类型	CMOS，全局快门
像元尺寸	6.9 µm × 6.9 µm
靶面尺寸	1/2.9"
分辨率	704 × 540
最大采集帧率	60 fps
动态范围	74 dB
信噪比	41 dB
增益	0 ~ 15 dB
曝光时间	16 μs ~ 1 sec
像素格式	Mono 8，RGB 8
黑白/彩色	彩色
电气特性
数据接口	Fast Ethernet（100Mbit/s）
数字 I/O	17-pin M12 接口提供供电、以太网、数字 IO、串口功能：包含 1 路输入（Line2）， 2 路可配置 I/O（Line0/1），1 路输出（Line3）；1 路 RS-232 支持通过侧面按钮触发设备
供电	12 ~ 24 VDC
最大功耗	22 W@24 VDC
结构
镜头接口	M12-mount，手动调焦

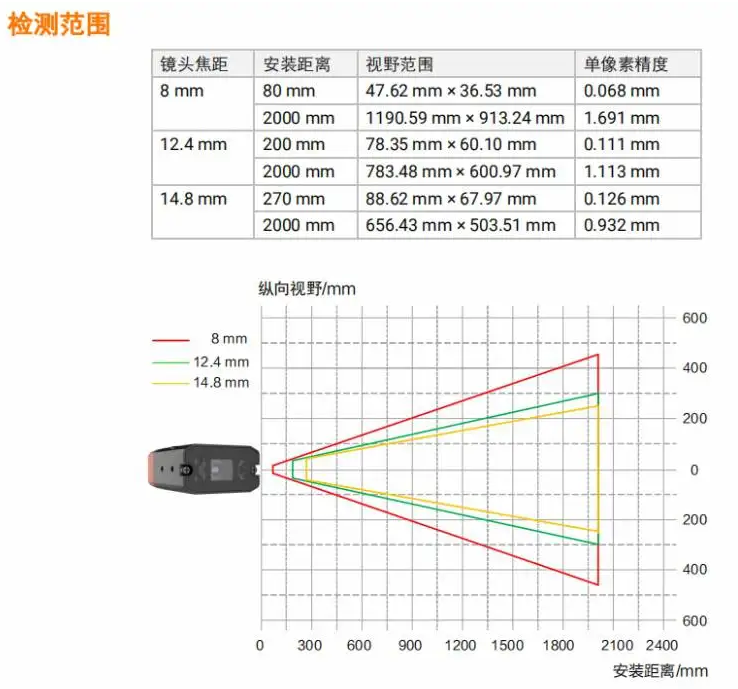

焦距	8 mm	12.4 mm	14.8 mm
镜头罩	透明镜头罩
光源	白光
指示灯	电源指示灯PWR，网络指示灯 LNK，状态指示灯 STS
外形尺寸	46 mm × 57.6 mm × 25 mm
重量	约 220 g
IP 防护等级	IP65
温度	工作温度 0 ~ 50℃，储藏温度-30 ~ 70℃
湿度	20% ~ 95%RH 无冷凝
一般规范
软件	SCMVS
认证	CE，KC

海康威视MV-SCB003EC 40万彩色视觉传感器应用：

3C，食药品，汽车零配件
