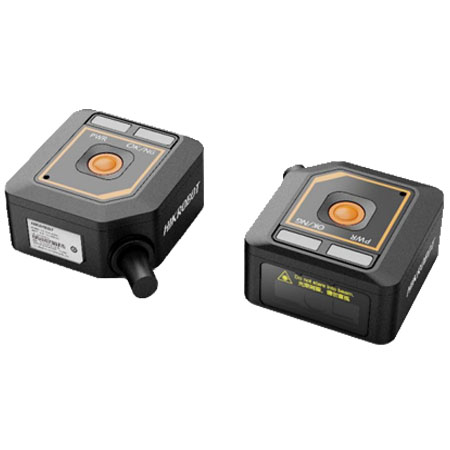

MV-SC1003M 视觉传感器内部植入高精度定 位与测量算法,可实现计数、有无、测量等功 能。可通过 SCMVS 进行监视和操作,通过 RS232、以太网输出工具结果,通过 IO 与上下游 工序配合。支持视觉工具多种结果输出以及自 定义结果文本输出。
订货型号:
标准距离设备:MV-SC1003M-03S-WBN-SR
近距离设备:MV-SC1003M-03S-WBN-NR
海康MV-SC1003M 30万像素视觉传感器特点:
小型化,适应各类型机台及紧凑工位
采用嵌入式硬件平台,可进行高速的图像处理
植入高精度高效率视觉算法,可实现计数、有无、测量、识别等功能
自带 LED 瞄准,明确指示目标视野,安装调试快捷
提供指示灯提示操作状态,便于现场调试
支持 Modbus、EtherNet/IP、PROFINET、FTP、UDP、TCP、串口等多种通讯模式
海康MV-SC1003M 30万像素视觉传感器参数:
型号 | 型号 | MV-SC1003M-03S-WBN-SR |
名称 | SC1000视觉传感器,3mm镜头,30万像素,黑白,对焦距离240mm; | |
工具 | 视觉工具 | 计数:斑点计数、边缘计数、图案计数 有无:圆有无、直线有无、斑点有无、边缘有无、轮廓有无 定位:位置修正 逻辑:条件判断、逻辑判断、组合判断、变量计算 测量:线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、灰度面积、直线角度、节距检测 识别:注册分类 |
方案能力 | 支持方案导入/导出,最多可存储8个方案,40个模块 | |
通讯协议 | Modbus、EtherNet/IP、PROFINET、FTP、UDP、TCP客户端、TCP服务端、串口、MELSEC/SLMP、FINS、基恩士KV | |
相机 | 传感器类型 | CMOS,全局快门 |
像元尺寸 | 3.74 μm × 3.74 μm | |
靶面尺寸 | 1/6" | |
分辨率 | 640 × 480 | |
最大采集帧率 | 15 fps | |
动态范围 | 60 dB | |
信噪比 | 40 dB | |
增益 | 1 ~ 15 dB | |
曝光时间 | 60 μs ~ 7000 μs | |
像素格式 | Mono 8 | |
黑白/彩色 | 黑白 | |
电气特性 | 数据接口 | Fast Ethernet(100Mbit/s) |
数字I/O | 绿色端子提供供电、数字IO、串口功能:包含1路输入(IN0),1路输出(OUT0),1路RS-232 支持通过顶面按钮触发设备 |
|
供电 | 12 ~ 24 VDC | |
典型功耗 | 3 W@12 VDC | |
结构 | 镜头接口 | M5.5-mount |
焦距 | 3.1 mm | |
工作距离 | 240 mm | |
镜头罩 | 透明镜头罩 | |
光源 | 白光LED | |
瞄准器 | 橙光LED | |
指示灯 | 电源指示灯PWR,结果显示指示灯OK/NG | |
外形尺寸 | 38 mm × 38 mm × 19 mm | |
重量 | 约40 g(不含线缆) | |
IP防护等级 | IP54 | |
温度 | 工作温度0 ~ 50°C,储藏温度-30 ~ 70°C | |
湿度 | 20% ~ 95%RH无冷凝 | |
一般规范 | 软件 | SCMVS |
认证 | CE,KC |
海康MV-SC1003M 30万像素视觉传感器应用:
3C,食药品,汽车零配件
