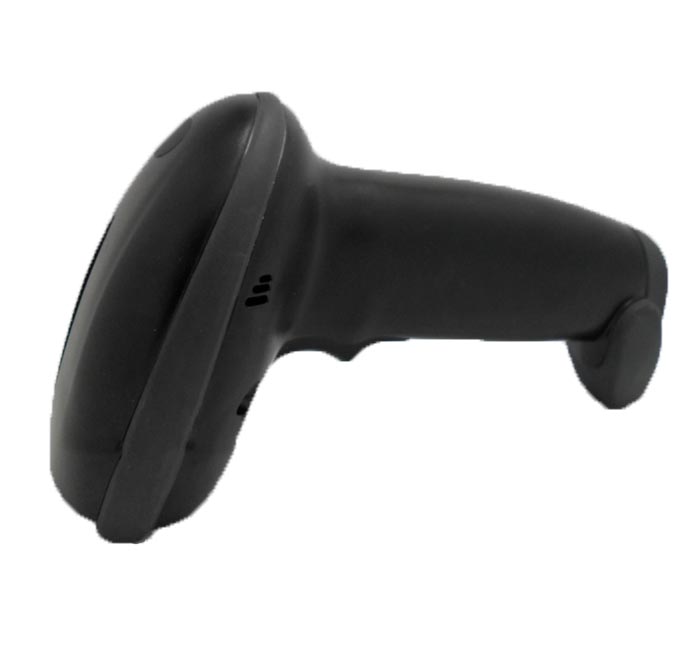

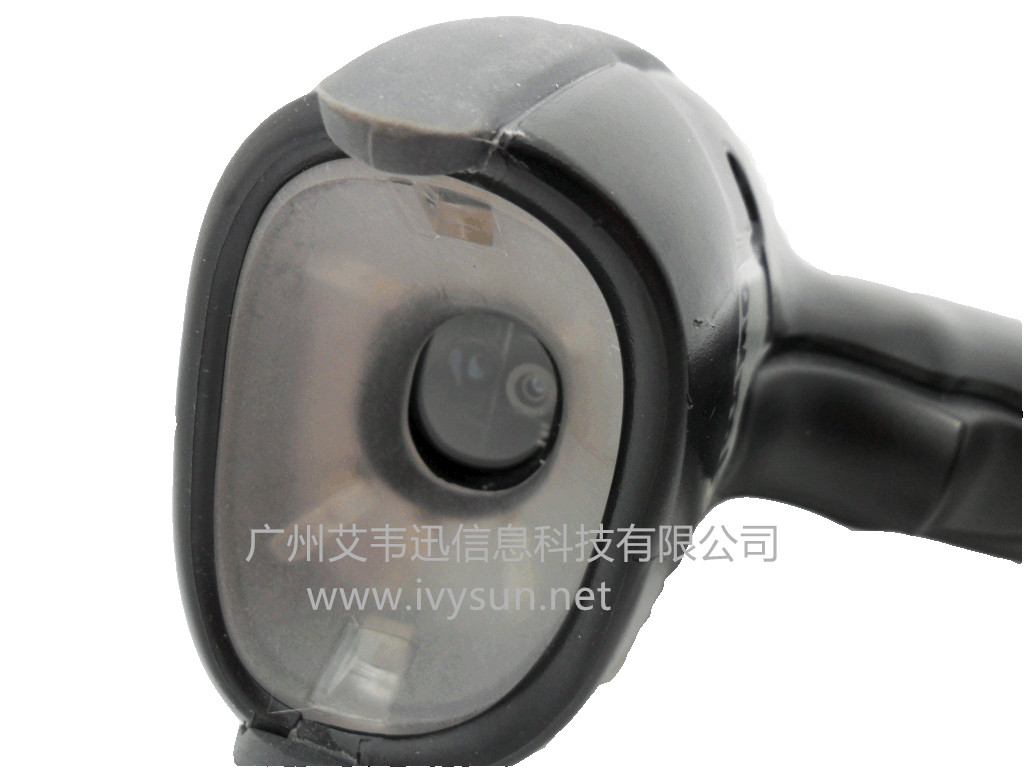

实物拍摄图

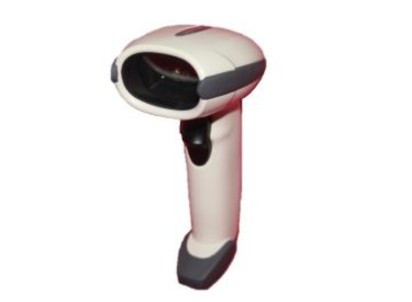

颜色选择：白色、黑色

二维雕刻码扫描枪IVYSUN DS6501-DPM是广州艾韦迅信息有限公司推出的第一代DPM二维条码读取设备。6501-DPM系列手持式读码器，可以读取基质上低对比度的二维码，如金属板、铸件、塑料和电子元件。其环形光学视场经过优化，可以读取线性条形码和二维码，包括具有挑战性的标记，如由气动式打标和激光/化学蚀刻等直接部件标记 (DPM) 方法创建的标记。适用于任何工业条形码或二维码，即使是难于辨认的低对比度的条码。

二维雕刻码扫描枪DS6501-DPM测试现场实拍

二维雕刻码扫描枪DS6501-DPM测试视频拍摄

点击上图视频点击上图视频点击上图视频

DS6501—DPM扫描曲面反光金属雕刻码

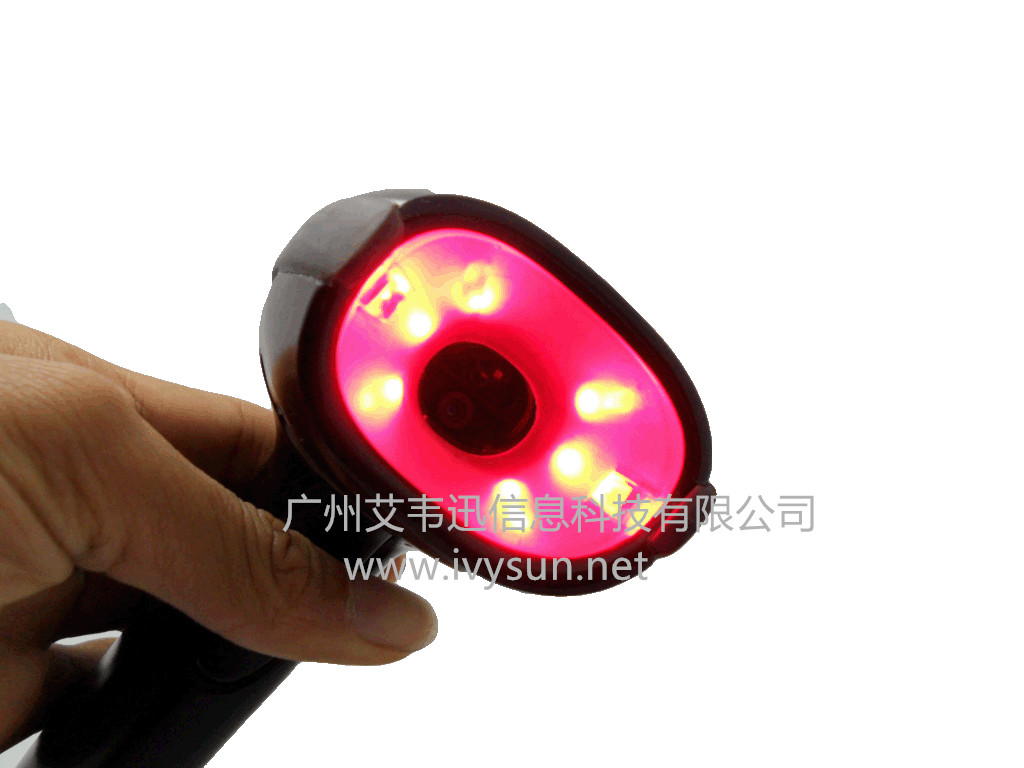

IVYSUN DS6501-DPM二维雕刻码扫描枪拥有世界上领先的解码算法和新颖的亮场照明。可以让6501-DPM始终如一地以较高的读取速度读取被损坏、变形或其它具有挑战性的直接标记码(DPM码)。 环形光学视场采用双光学视场，可以可靠地读取较大的一维条形码和高密度二维码。

除了蜂鸣器之外，视觉和振动指标也可以在嘈杂和敏感环境中对成功读取进行静默确认。人体工程学设计，小巧的外壳经过人体工程学设计，用户在重复和高负荷应用中也能感到舒适。6501-DPM持久耐用的外壳采用紧凑耐用的设计，包覆成型的 IP54 外壳，能够承受多次从 6 英尺（1.8 米）高的位置跌落到水泥地面上。

二维雕刻码扫描枪DS6501-DPM特性优势

■ 全向扫描模式:用户无需费力对准条码即可扫描

■ 尖端图像处理： 通过优异的图像处理功能和其他增强图像处理的功能来获得高品质的数码图像

■ 可以扫描多种聚焦: 根据应用提供了三种扫描版本（高密度、标准距离和激光镭刻码），提高生产力

■ 支持所有常见接口: 可轻松集成到您现有的技术环境中，易于迁移至新主机。

■ 支持手机屏幕条码识读: 可以直接识读手机屏幕上电子票或优惠券

■ 环保材质: 使用医用环保材质，使客户放心接触

■ 耐用设计：IP43 密封等级加耐摔规格，可承受从 6 英尺/1.83 m 的高度跌落至混凝土地面的冲击力

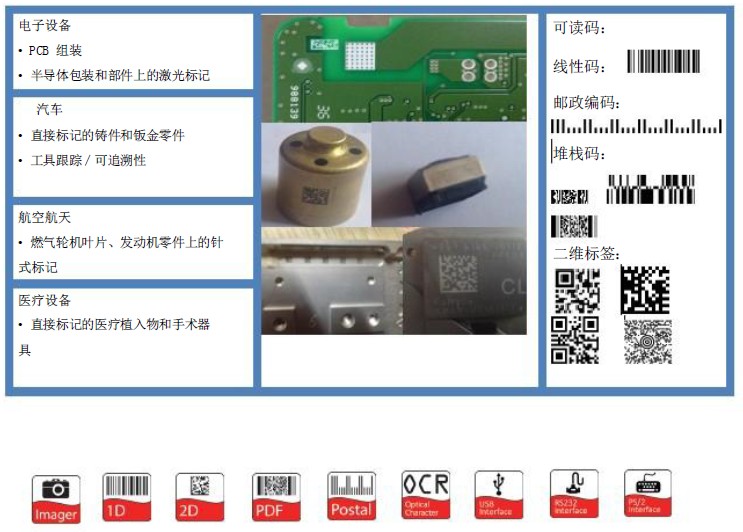

二维雕刻码扫描枪应用案例

二维雕刻码扫描枪DS6501-DPM规格参数表 （Spec Chart）

物理参数 Physical Characteristics
外观尺寸
Dimensions 16.8 cm H x 10.2cm L x 7.1 cm W
重量 Weight (w/o cable) 170g
输入电源 Power 5 VDC ± 10% @ 450 mA
性能参数 Performance Characteristics
光源 瞄准光点 Aimer: 617 nm LED
Light Source 照明 Illumination: 625 nm LEDs
视场
Field of View ;39° (H) x 25° (V)
Roll 0 - 360°
Pitch ± 65° or greater
Yaw ± 60° or greater
打印对比度 不低于25%
Print Contrast 25% minimum reflective difference
读码能力范围 Symbology Decode Capability
1D UPC/EAN, UPC/EAN with supplementals, BooklandEAN, ISSN, UCC Coupon Extended Code, Code128, GS1-128, ISBT 128, Code 39, Code 39 FullASCII, Trioptic Code 39, Code 32, Code 93, Code11, Matrix 2 of 5, Interleaved 2 of 5, Discrete 2of 5, Codabar, MSI, Chinese 2 of 5, GS1 DataBarvariants, Korean 3 of 5, ISBT Concat
2D PDF417, MicroPDF417, Composite Codes, TLC-39,Data Matrix, Maxicode, QR Code, MicroQR, Aztec
Motion Tolerances Up to 25 in. / 63.5 cm per second
接口支持
Interfaces Supported
USB: HID Keyboard (default mode),COM Port Emulation
RS232: Standard
Minimum Resolution -SR: Code 39 4.8mil; UPC 60% 5 mil; PDF417 5 mil,Datamatrix 7.5 mil
-HD: Code 39 3 mil; UPC 60% 5 mil; PDF417 4 mil,Datamatrix 4.8 mil
电源 标准232版本提供电源
Power Supplies Power supplies are available for applications that do not supply power over the host cable
安规及认证 REGULATORY
电气安全 UL60950-1 2nd ed, CSA C22.2 No. 60950-1 2nd ed,
Electrical Safety EN60950-1/IEC60950-1 2nd ed.
LED Safety IEC/EN60825-1:2001, IEC/EN62471:2006
EMI/RFI FCC Part 15 Class B, ICES-003 Class B, EN55022 Class B, EN55024
Environmental Compliant with RoHS directive 2002/95/EEC
质量保证 WARRANTY
在正常使用条件下，DS-6501的质保期是1年，具体的保修条款 和声明内容，请向艾韦迅业务员索取。
用户环境 User Environment
工作温度
Operating Temp. 0° C to 40° C
存储温度
Storage Temp. -40° C to 70° C
湿度
Humidity 5% to 95%, non-condensing
抗摔性 承受多次1.8m高度跌落到混凝土地面
Drop Spec Withstands multiple 6 ft. drops to concrete
环境光免疫 室内照明1600 Lux 太阳光 86000 Lux
Ambient Light Immune to normal indoor lighting up to 1600 Lux.
Immunity Immune to sunlight up to 86,000 Lux.
附件 Accessories
免手持模式 暂无
Hands-Free Options TBD
读码距离 DECODE RANGES

Typical Performance*		Typical Working Ranges
		HD Focus Range		SR Focus Range		ER Focus Range
Bar Code Type	Symbol Density	Near	Far	Near	Far	Near	Far
Code 39	5.0 mil	5mm	90mm	30mm	120mm	80mm	180mm
100% UPCA	13.0 mil	8mm	200mm	15mm	350mm	10mm	480mm
Code 39	20.0 mil	8mm	250mm	15mm	350mm	20mm	550mm
PDF 417	6.8 mil	5mm	95mm	10mm	150mm	70mm	220mm
Data Matrix	10.0 mil	5mm	110mm	10mm	180mm	65mm	260mm
QR Code	20.0 mil	10mm	150mm	10mm	350mm	20mm	450mm
Resolution 1D Code 39		2.8 mil (0.071mm)		4.8 mil (0.122mm)		4.8mil (0.122mm)
Resolution 2D Data Matrix		4.8 mil (0.122mm)		6.6 mil (0.168mm)		7.5mil (0.191mm)
*读码距离跟条码印刷质量和环境光照度有关，此处仅作参考。
*Performance may be impacted by bar code quality and environmental conditions

如金属板、铸件、塑料和电子元件检测应用
