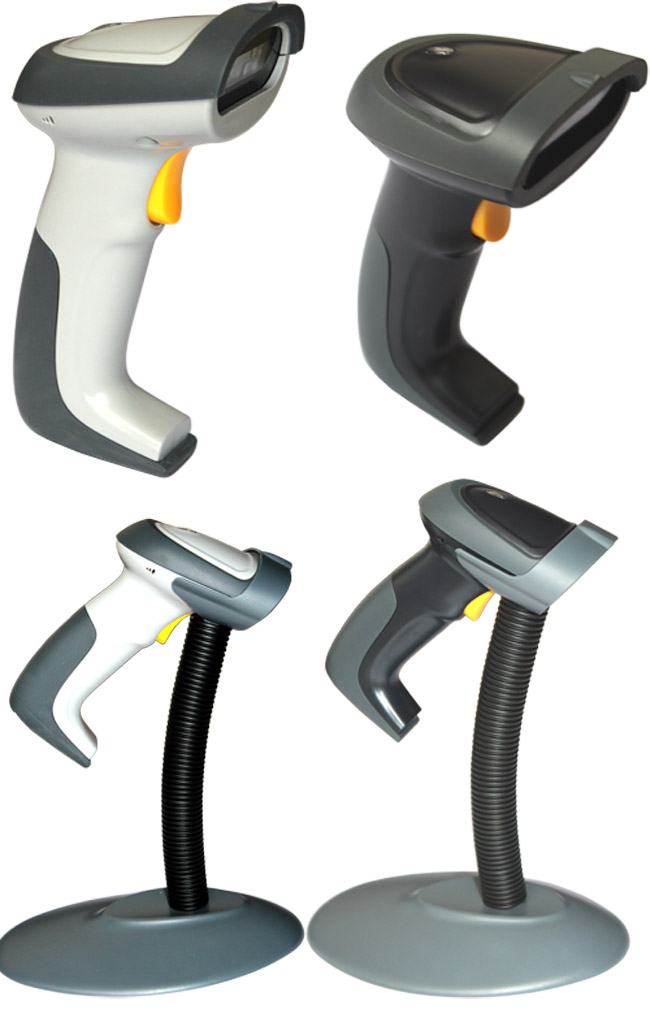

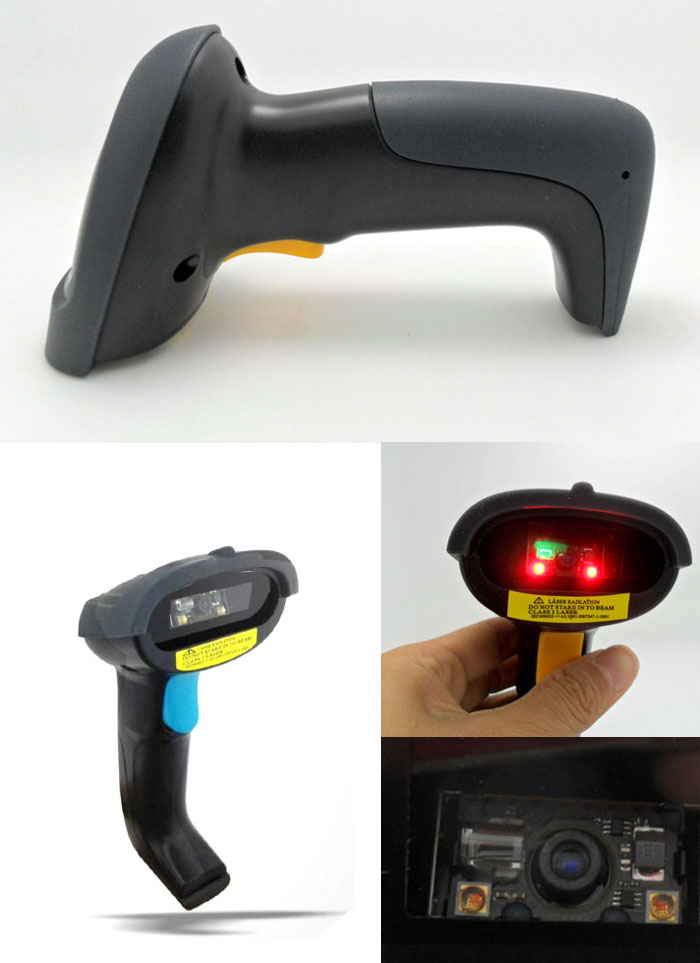

485接口条码扫描枪IVY-2808实物拍摄
接口定义:
产品接口有RS485(DB9针口),网络TCP/IP,USB,TTL/RS232串口(DB9孔口),其他特殊接口可
根据客户需求定制。
标准RS232串口
1: Trigger(选接)低电平触发
2: Rx
3: Tx
5:GND
6:Output输出信号(可设置为条码无法识别的报警信号)
9:DC 5V(选接)
RS485接口
3:A+
8:B-
5:GND
9:DC 5V(选接)
扫描枪以太网组网扫描结合扫二维码演示视频
485接口条码扫描枪IVY-2808产品优势
1.高速高性能CPU,更快的解码速度、更强的纠错能力
2.接口多样,可支持RS232串口、USB接口、RS485串口及PS2键盘接口
3.灵活的配置,根据客户的需求调试出最优配置
4.舒适的手感,完美的人体工程学设计,营造更富舒适的使用感受
5.超高的性价比,8位CPU的价格,高速CPU的性能
6.丰富的客户定制功能,更匹配客户的实际应用,提高工作效率
7.可实现一对多组网,适用于需要多个阅读器联网工作的应用
8.增加条码数据/指令补码效验,数据/指令传输更安全
9.创新的自定义条码技术,可将定制的自定义条码与特定阅读器绑定
技术参数
扫描提示 视觉: LED(蓝色) 听觉: 蜂鸣器
通讯接口 RS485 TCP/IP USB TTL/RS232
电源 输入电压: 直流5伏& 10%
工作电流: 正常使用85毫安 最大: 150毫安
光源 可视激光二极管,波长650纳米
扫描方式 双向扫描
扫描速度 100次/秒
触发模式 手动触发/连续扫描/指令触发/红外自动感应触发
扫描角度 -35 to 0, 0 to +35;(左右), -50 to -8, +8 to +50;(前后),
-20 to 0;, 0 to +20;(转动):
曲率 R>15 mm (EAN8), R>20 mm (EAN13)
解析度 PCS 0.9: 0.101 mm / 4 mil, 最小PCS值0.35

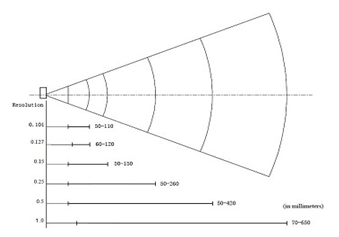

解码景深
70 - 650 mm / 2.76 - 25.59 in (1.0 mm / 39 mil)
50 - 420 mm / 1.97 - 16.54 in (0.5 mm / 20 mil)
50 - 260 mm / 1.97 - 10.24 in (0.25 mm / 10 mil)
50 - 150 mm / 1.97 - 5.91 in (0.15 mm / 6 mil)
60- 120 mm / 2.36 - 4.72 in (0.127 mm / 5 mil)
50- 110 mm / 1.97 - 4.33 in (0.101 mm / 4 mil)
|
Barcode(1D):EAN13,EAN8,UPC-A,UPC-E,
解码种类 CODABAR(NW-7),CODE39,CODE93,INTERLEAVED_2OF5, STANDARD_2OF5,MATRIX_2OF5,CODE128, EAN128(GS1-128),CODE11,CHINESE_POST
使用环境
温度: 至 50C / 32to 120F(使用) ,
- 40至 60C / - 104至 14F(储存):
湿度: 5 - 95%(使用), 5 - 95%(储存)
抗光性 : 日光灯最大3000 lx, 阳光直射最大50,000 lx, 白炽灯最大3000 lx
抗震能力: 1.5米/5尺跌落水泥面
防水防尘密封等级: IP 54
物理属性
尺寸: 90.5 x 69.8 x 160 毫米/ 3.56 x 2.75 x 6.30 英寸( 长 x 宽 x 高 )
重量: 150克/ 5.3 盎司 (不含电缆)
外壳材质: PC黑色/灰色
安全法规
产品符合: CE, FCC, IEC 60825-1 Class 2, GB7247.1-2001
所含配件: 数据线(USB、RS232/TTL、RS485)、产品说明书、
直流电源适配器(RS232/TTL、RS485配用)
RS485接口扫描枪应用领域
服装、查询机、仓储管理、电子商务、金融保险、商业零售、物流速递和文件管理等
